ロータリーブローチツールとは？

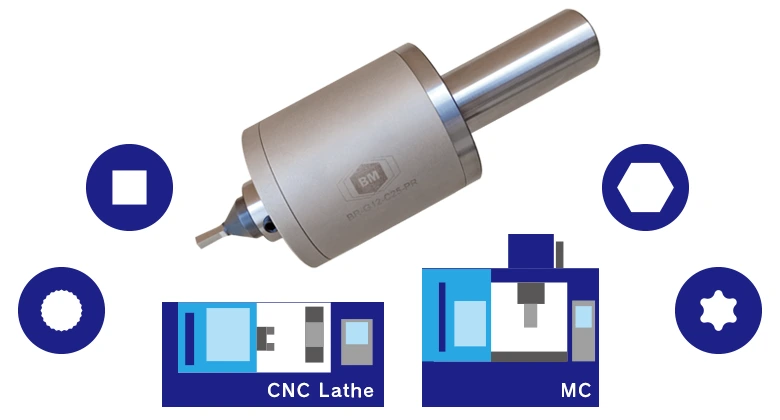

ブリゲッティ　ロータリーブローチツール（キーブローチングツール）とはNC旋盤やマシニングセンタで六角穴・四角穴・トルクス穴などのレンチ穴を加工できるツールです。

レンチ穴として使用される六角穴をはじめとした多角形穴は金属加工において比較的ボトルネックになりやすい形状加工でした。鍛造素材への金型による成形や、パンチプレスやブローチ盤・スロッター盤もしくは放電加工など専用機による加工、または高精度ながら低効率な小径エンドミル加工が一般的でした。

ロータリーブローチツールはワーク回転もしくは工具回転を揺動運動に変換することで、旋盤やマシニングセンタ内で六角穴・四角穴・トルクス穴などの多角形穴を高効率に加工できるツールです。

ロータリーブローチツールは一般的なボーリングバーホルダに取り付けることができ、複合加工機能やY軸機能など高度な設備能力を必要としない導入のしやすさが魅力です。

旋削加工・切削加工と同一行程で多角形穴加工が完結するため、工程集約による合理化・省力化・自動化に大きく貢献するツールです。

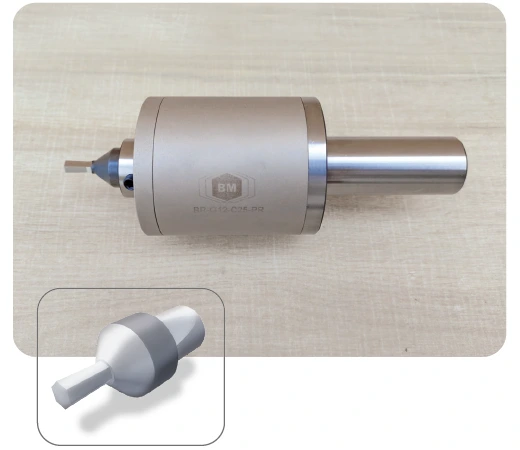

下穴を空けたワークにZ方向から押し込むことで、切りくずを奥に押し込みながら加工します。ツールにはベアリングが装着されていて、回転するワークに接触すると一緒に刃先も回ります。

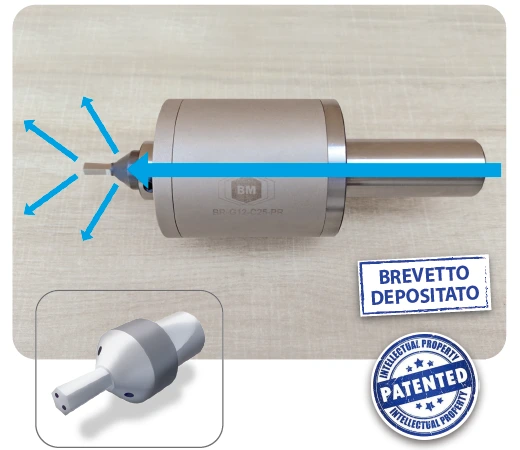

刃先がツールの中心から偏心しているため、面で当たりながらも六角のうち1角に力をかけることで少ない力を一点に集中させて切削力を生み出しています。

回転しながら力のかかる点を順番に変えることによりプレスなどに比べると決して大きくはない旋盤のスラスト推力でも押し切り加工を行うことを可能にしました。

一般的にCNC旋盤で使用されるケースが多いですが、汎用旋盤や、ツールを回転させるボール盤やマシニングセンタで使用することも可能です。

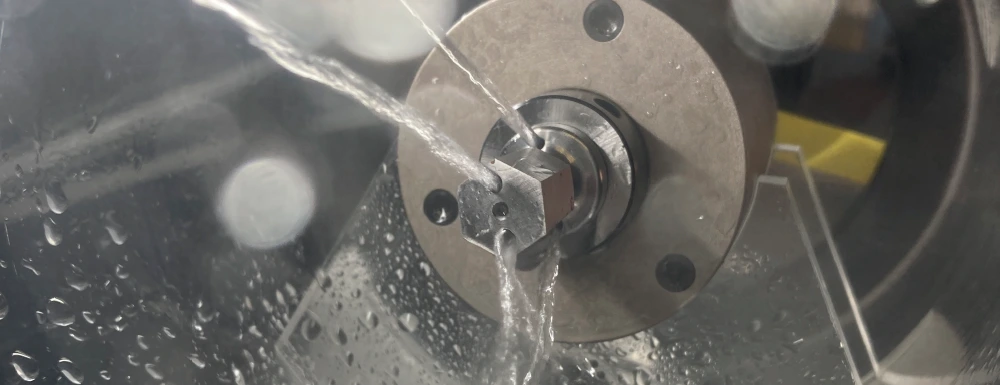

ブローチ加工後の切り屑の様子

ブリゲッティ　ロータリーブローチツールには種類が豊富でリードタイムやコストパフォーマンスに優れたスタンダードツールBRシリーズとブリゲッティ独自のパテントシステムを搭載したクーラントスルーツールBRCシリーズのラインナップがあります。
