G25シリーズ

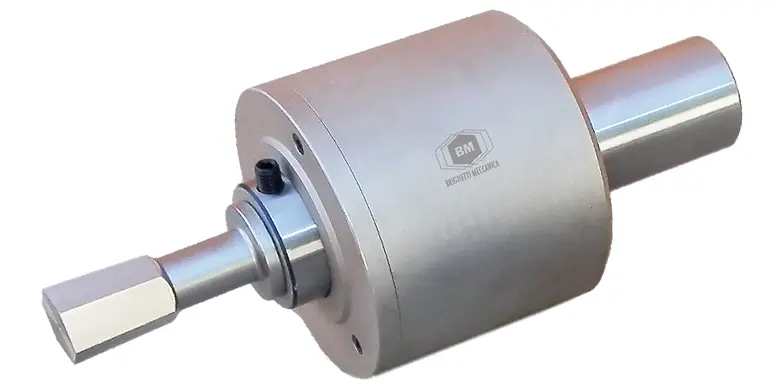

BRIGHETTI broachtool最も大きく剛性の高いブローチヘッドです。
ブローチヘッド
BR-G25シリーズのブローチヘッドです。
BR-G25
BR-G25| ブローチ軸径(d) [mm] | φ25 |
|---|---|
| 対応ブローチ | G25 |
| 内部給油 | × |
| 六角穴加工 対応サイズ | 10-40mm |
| 四角穴加工 対応サイズ | 10-25mm |
| TORXⓇ加工 対応サイズ | 別注 |
| TORXⓇPLUS 対応サイズ | 別注 |
| 最大有効長 [mm] | 65 |
| ブローチ長(L) [mm] | 70 |
| ボディ長(H) [mm] | 105 |
| ボディ径(K) [mm] | 98 |
| 突き出量 (ブローチ長＋ボディ長) [mm] |
175 |
| 本体重量 [g] | 5100 |
| 詳細型番 | 国内在庫 | シャンクサイズ |
|---|---|---|
| BR-G25-C-32 | φ32 | |
| BR-G25-C-40 | φ40 | |
| BR-G25-CM4 | モールステーパ MT4 | |
| BR-G25-ISO-40 | No.40 (ISO-DIN69871/DIN2080) | |
| BR-G25-ISO-50 | No.50 (ISO-DIN69871/DIN2080) | |
| BR-G25-VDI-40 | VDI40 |
ブローチ
G25 六角ブローチ
G25 六角ブローチG25ブローチ 軸径φ25

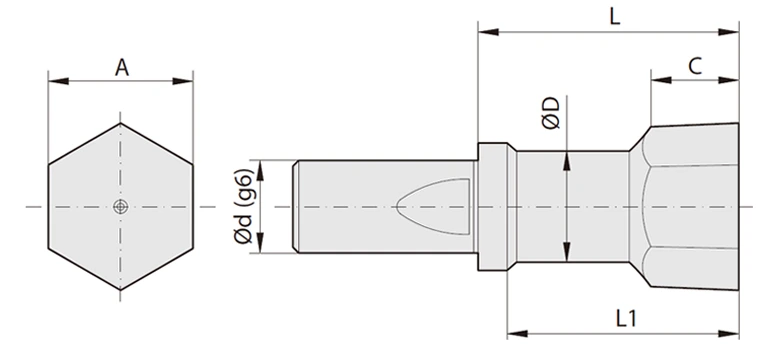

六角ブローチ(E)
"G25L" - "G25LK" 標準ブローチ
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||||
| 標準 | ★ | 標準 | ★ | d | A | L1 | L | C | D | ||
| G25-E-15 | G25K-E-15 | 25 | 15 | +0.13 +0.15 | 65 | 70 | 32 | 13.5 | 標準 |
||
| G25-E-16 | G25K-E-16 | 25 | 16 | +0.13 +0.15 | 65 | 70 | 32 | 13.5 | |||
| G25-E-17 | G25K-E-17 | 25 | 17 | +0.14 +0.16 | 65 | 70 | 32 | 15.5 | |||
| G25-E-18 | G25K-E-18 | 25 | 18 | +0.15 +0.17 | 65 | 70 | 32 | 15.5 | |||
| G25-E-19 | G25K-E-19 | 25 | 19 | +0.16 +0.18 | 65 | 70 | 32 | 16 | |||
| G25-E-20 | G25K-E-20 | 25 | 20 | +0.18 +0.20 | 65 | 70 | 32 | 16 | |||
| G25-E-21 | G25K-E-21 | 25 | 21 | +0.18 +0.20 | 65 | 70 | 32 | 17 | |||
| G25-E-22 | G25K-E-22 | 25 | 22 | +0.20 +0.22 | 65 | 70 | 32 | 19 | |||
| G25-E-23 | G25K-E-23 | 25 | 23 | +0.20 +0.22 | 65 | 70 | 32 | 19 | |||
| G25-E-24 | G25K-E-24 | 25 | 24 | +0.21 +0.23 | 65 | 70 | 32 | 21 | |||
| G25-E-25 | G25K-E-25 | 25 | 25 | +0.22 +0.24 | 65 | 70 | 32 | 21 | |||
| G25-E-26 | G25K-E-26 | 25 | 26 | +0.22 +0.24 | 65 | 70 | 32 | 23 | |||
| G25-E-27 | G25K-E-27 | 25 | 27 | +0.22 +0.24 | 65 | 70 | 32 | 24 | |||
| G25-E-28 | G25K-E-28 | 25 | 28 | +0.22 +0.24 | 65 | 70 | 32 | 24 | |||
| G25-E-29 | G25K-E-29 | 25 | 29 | +0.22 +0.24 | 65 | 70 | 32 | 24 | |||
| G25-E-30 | G25K-E-30 | 25 | 30 | +0.23 +0.25 | 65 | 70 | 32 | 26 | |||
| G25-E-31 | G25K-E-31 | 25 | 31 | +0.23 +0.25 | 65 | 70 | 32 | 26 | |||
| G25-E-32 | G25K-E-32 | 25 | 32 | +0.23 +0.25 | 65 | 70 | 32 | 26 | |||
| G25-E-33 | G25K-E-33 | 25 | 33 | +0.23 +0.25 | 65 | 70 | 32 | 28 | |||
| G25-E-34 | G25K-E-34 | 25 | 34 | +0.23 +0.25 | 65 | 70 | 32 | 28 | |||
| G25-E-35 | G25K-E-35 | 25 | 35 | +0.24 +0.26 | 65 | 70 | 32 | 28 | |||
| G25-E-36 | G25K-E-36 | 25 | 36 | +0.24 +0.26 | 65 | 70 | 32 | 32 | |||
| G25-E-37 | G25K-E-37 | 25 | 37 | +0.24 +0.26 | 65 | 70 | 32 | 32 | |||
| G25-E-38 | G25K-E-38 | 25 | 38 | +0.24 +0.26 | 65 | 70 | 32 | 32 | |||
| G25-E-39 | G25K-E-39 | 25 | 39 | +0.24 +0.26 | 65 | 70 | 32 | 32 | |||
| G25-E-40 | G25K-E-40 | 25 | 40 | +0.24 +0.26 | 65 | 70 | 32 | 32 | |||
G25 四角ブローチ
G25 四角ブローチG25ブローチ 軸径φ25
四角ブローチ(Q)
"G25L" - "G25LK"標準ブローチ
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||||
| 標準 | ★ | 標準 | ★ | d | A | L1 | L | C | D | ||
| G25-Q-15 | G25K-Q-15 | 25 | 15 | +0.13 +0.15 | 65 | 70 | 32 | 12 | 標準 |
||
| G25-Q-16 | G25K-Q-16 | 25 | 16 | +0.13 +0.15 | 65 | 70 | 32 | 12 | |||
| G25-Q-17 | G25K-Q-17 | 25 | 17 | +0.14 +0.16 | 65 | 70 | 32 | 14 | |||
| G25-Q-18 | G25K-Q-18 | 25 | 18 | +0.15 +0.17 | 65 | 70 | 32 | 14 | |||
| G25-Q-19 | G25K-Q-19 | 25 | 19 | +0.16 +0.18 | 65 | 70 | 32 | 16 | |||
| G25-Q-20 | G25K-Q-20 | 25 | 20 | +0.18 +0.20 | 65 | 70 | 32 | 16 | |||
| G25-Q-21 | G25K-Q-21 | 25 | 21 | +0.18 +0.20 | 65 | 70 | 32 | 18 | |||
| G25-Q-22 | G25K-Q-22 | 25 | 22 | +0.20 +0.22 | 65 | 70 | 32 | 18 | |||
| G25-Q-23 | G25K-Q-23 | 25 | 23 | +0.20 +0.22 | 65 | 70 | 32 | 20 | |||
| G25-Q-24 | G25K-Q-24 | 25 | 24 | +0.21 +0.23 | 65 | 70 | 32 | 20 | |||
| G25-Q-25 | G25K-Q-25 | 25 | 25 | +0.22 +0.24 | 65 | 70 | 32 | 20 | |||
