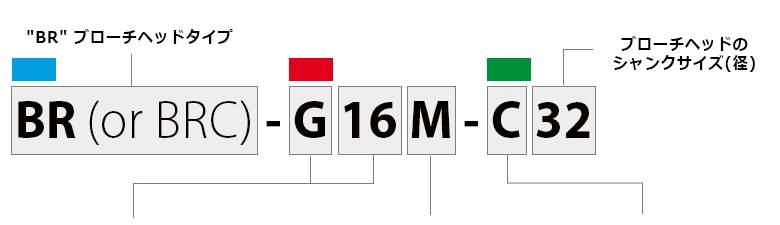

型番の記載方法

ブローチ軸径

G5 = 軸径 5mm
G8 = 軸径 8mm
G12 = 軸径 12mm
G16 = 軸径 16mm
G25 = 軸径 25mm

ブローチヘッドのボディバリエーション

"S" = スモール:

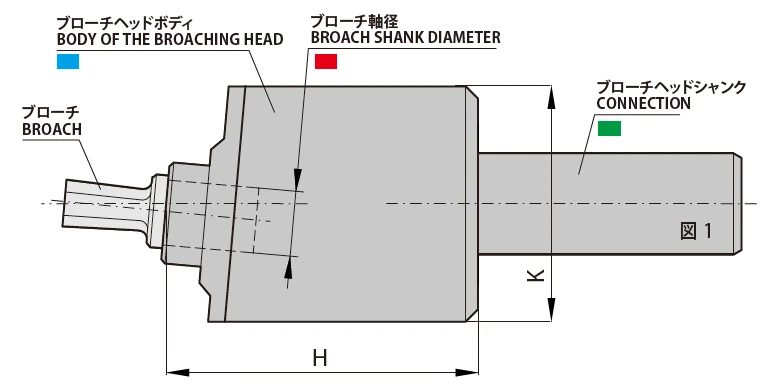

技術的に可能な範囲で寸法"H"(図1)を最短にしたタイプです
"M" = ミディアム:
技術的に可能な範囲で寸法"K"(図1)を最短にしたタイプです
"B" = バランス小型：
技術的に可能な範囲で寸法 "H" と "K" (図.1)をバランスしながら短縮したタイプです
"A" = アジャスタブル:
深穴の奥の加工に使用する特別なブローチヘッドです
"L" = ラージ：
基本モデルを強化し、加工能力を向上させたブローチヘッドです
　　ーブローチ可能なサイズ
　　ー加工対応距離
　　ー加工穴深さ

ブローチヘッドのシャンク形状

"C" = 円筒シャンク
"CM" = モールステーパ
"ISO" = ISO DIN-69871 / DIN-2080
"VDI","CAP" = CAPTO　 ISO-26623
"HSK" = 特注で製作可能
