G5シリーズ

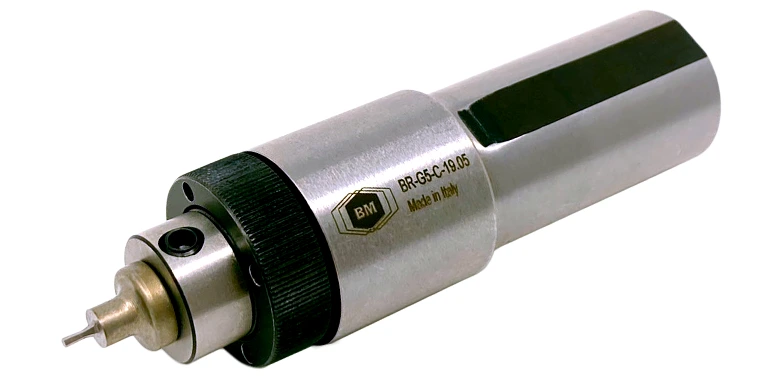

BRIGHETTI broachtool最小サイズのブローチヘッドです。

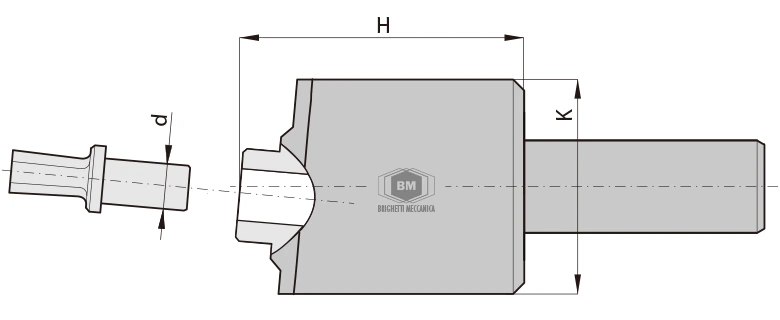

ブローチヘッド
BR-G5シリーズのブローチヘッドです。
BR-G5
BR-G5| ブローチ軸径(d) [mm] | φ5 |
|---|---|
| 対応ブローチ | G5、GT5 |
| 内部給油 | × |
| 六角穴加工 対応サイズ | 1-6mm |
| 四角穴加工 対応サイズ | 1-4mm |
| TORXⓇ加工 対応サイズ | T3-T25 |
| TORXⓇPLUS 対応サイズ | IP6-IP25 |
| 最大有効長 [mm] | 7.5 |
| ブローチ長(L) [mm] | 10 |
| ボディ長(H) [mm] | 35 |
| ボディ径(K) [mm] | 22 |
| 突き出量 (ブローチ長＋ボディ長) [mm] |
45 |
| 本体重量 [g] | 110 |
| 詳細型番 | 国内在庫 | シャンクサイズ |
|---|---|---|
| BR-G5-C-8 | φ8 | |
| BR-G5-C-10 | φ10 | |
| BR-G5-C-12 | φ12 | |
| BR-G5-C-16 | φ16 | |
| BR-G5-C-19.05 | φ19.05 | |
| BR-G5-C-20 | φ20 | |
| BR-G5-C-22 | φ22 |
ブローチ

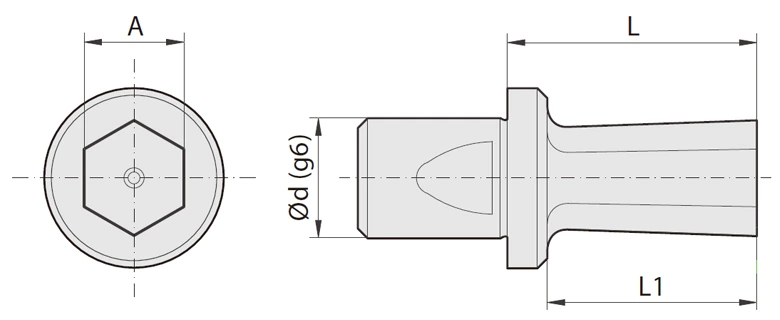

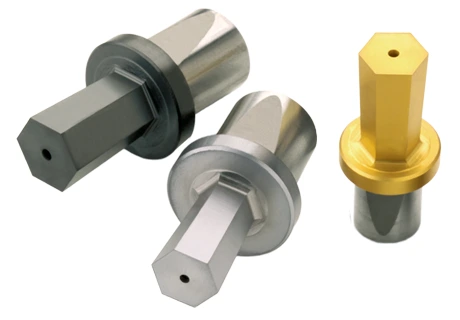

G5 六角ブローチ
G5 六角ブローチG5ブローチ 軸径φ5
六角ブローチ(E)
"G5" - "G5K"標準ブローチ
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||
| 標準 | ★ | 標準 | ★ | d | A | L1 | L | ||
| G5-E-1 | G5K-E-1 | 5 | 1 | +0.04 +0.06 | 2 | 10 | 標準 BR-G5 シリーズ |
||
| G5-E-1.5 | G5K-E-1.5 | 5 | 1.5 | +0.05 +0.07 | 3 | 10 | |||
| G5-E-2 | G5K-E-2 | 5 | 2 | +0.05 +0.07 | 4 | 10 | |||
| G5-E-2.5 | G5K-E-2.5 | 5 | 2.5 | +0.05 +0.07 | 5 | 10 | |||
| G5-E-3 | G5K-E-3 | 5 | 3 | +0.06 +0.08 | 6 | 10 | |||
| G5-E-3.5 | G5K-E-3.5 | 5 | 3.5 | +0.06 +0.08 | 6 | 10 | |||
| G5-E-4 | G5K-E-4 | 5 | 4 | +0.07 +0.09 | 7 | 10 | |||
| G5-E-4.5 | G5K-E-4.5 | 5 | 4.5 | +0.07 +0.09 | 7 | 10 | |||
| G5-E-5 | G5K-E-5 | 5 | 5 | +0.08 +0.10 | 7.5 | 10 | |||
| G5-E-5.5 | G5K-E-5.5 | 5 | 5.5 | +0.08 +0.10 | 7.5 | 10 | |||
| G5-E-6 | G5K-E-6 | 5 | 6 | +0.08 +0.10 | 7.5 | 10 | |||
G5 四角ブローチ
G5 四角ブローチG5ブローチ 軸径φ5
四角ブローチ(Q)
"G5" - "G5K"標準ブローチ
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||
| 標準 | ★ | 標準 | ★ | d | A | L1 | L | ||

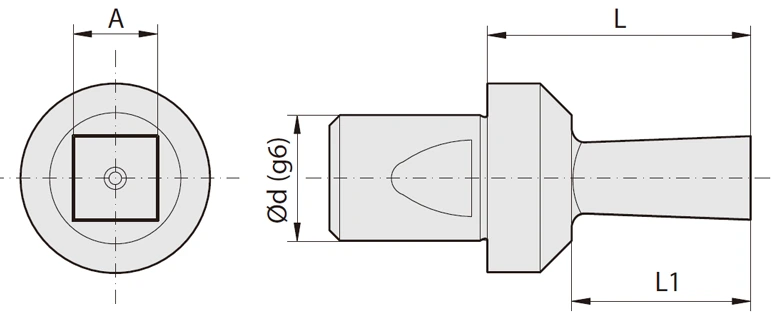

| G5-Q-1 | G5K-Q-1 | 5 | 1 | +0.04 +0.06 | 2 | 10 | 標準 BR-G5 シリーズ |
||
| G5-Q-1.5 | G5K-Q-1.5 | 5 | 1.5 | +0.05 +0.07 | 3 | 10 | |||
| G5-Q-2 | G5K-Q-2 | 5 | 2 | +0.05 +0.07 | 4 | 10 | |||
| G5-Q-2.5 | G5K-Q-2.5 | 5 | 2.5 | +0.06 +0.08 | 5 | 10 | |||
| G5-Q-3 | G5K-Q-3 | 5 | 3 | +0.06 +0.08 | 6 | 10 | |||
| G5-Q-3.5 | G5K-Q-3.5 | 5 | 3.5 | +0.07 +0.09 | 6 | 10 | |||
| G5-Q-4 | G5K-Q-4 | 5 | 4 | +0.07 +0.09 | 7 | 10 | |||

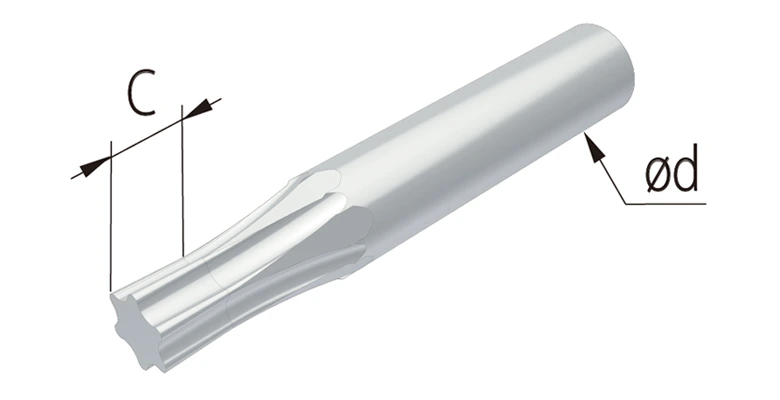

G5 TORXⓇブローチ
G5 TORXⓇブローチTORXⓇブローチ
"G5" - "G5K"標準ブローチ

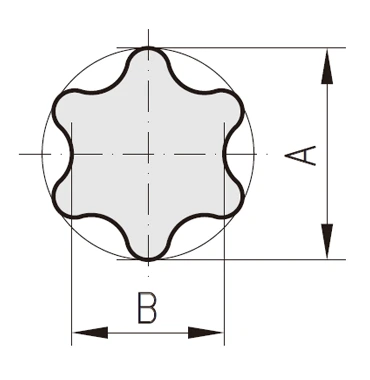

標準ブローチ

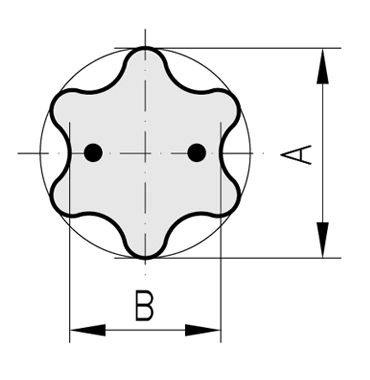

クーラントスルーブローチ
(*) = 市販ねじMAX規格の穴深さ目安
★＝国内在庫
| A | B | C | H max(*) | TORX® | 製品コード（材質） | 対応 ブローチヘッド |
|||
|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||
| 標準 | ★ | 標準 | ★ | ||||||
| 1.214 | 0.884 | 1.2 | 0.40 | 3 | GT5-T3 | GT5K-T3 | BR-G5 | ||
| 1.374 | 0.996 | 1.2 | 0.50 | 4 | GT5-T4 | GT5K-T4 | |||
| 1.499 | 1.097 | 1.5 | 1.00 | 5 | GT5-T5 | GT5K-T5 | |||
| 1.778 | 1.293 | 1.7 | 1.20 | 6 | GT5-T6 | GT5K-T6 | |||
| 2.095 | 1.521 | 1.7 | 1.50 | 7 | GT5-T7 | GT5K-T7 | |||
| 2.418 | 1.756 | 2.0 | 1.70 | 8 | GT5-T8 | GT5K-T8 | |||
| 2.603 | 1.889 | 2.0 | 1.70 | 9 | GT5-T9 | GT5K-T9 | |||
| 2.844 | 2.057 | 2.0 | 2.00 | 10 | GT5-T10 | GT5K-T10 | |||
| 3.378 | 2.438 | 3.0 | 3.00 | 15 | GT5-T15 | GT5K-T15 | |||
| 3.962 | 2.857 | 3.5 | 3.00 | 20 | GT5-T20 | GT5K-T20 | |||
| 4.559 | 3.276 | 4.0 | 3.50 | 25 | GT5-T25 | GT5K-T25 | |||
G5 TORXⓇPLUSブローチ
G5 TORXⓇPLUSブローチTORXⓇPLUSブローチ
"G5" - "G5K"標準ブローチ

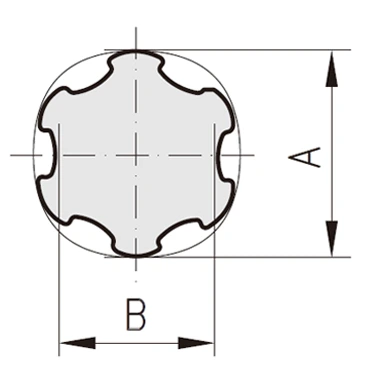

標準ブローチ

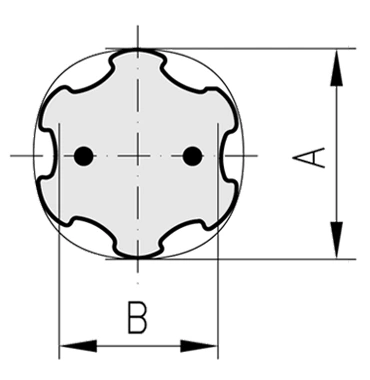

クーラントスルーブローチ
(*) = 市販ねじMAX規格の穴深さ目安
★＝国内在庫
| A | B | C | H max(*) | TORX® | 製品コード（材質） | 対応 ブローチヘッド |
|||
|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||
| 標準 | ★ | 標準 | ★ | ||||||
| 1.778 | 1.381 | 1.7 | 1.20 | 6 | GT5-IP6 | GT5K-IP6 | BR-G5 | ||
| 2.095 | 1.606 | 1.7 | 1.50 | 7 | GT5-IP7 | GT5K-IP7 | |||
| 2.418 | 1.860 | 2.0 | 1.70 | 8 | GT5-IP8 | GT5K-IP8 | |||
| 2.603 | 2.014 | 2.0 | 1.70 | 9 | GT5-IP9 | GT5K-IP9 | |||
| 2.844 | 2.174 | 2.0 | 2.00 | 10 | GT5-IP10 | GT5K-IP10 | |||
| 3.378 | 2.606 | 3.0 | 3.00 | 15 | GT5-IP15 | GT5K-IP15 | |||
| 3.962 | 3.088 | 3.5 | 3.00 | 20 | GT5-IP20 | GT5K-IP20 | |||
| 4.559 | 3.492 | 4.0 | 3.50 | 25 | GT5-IP25 | GT5K-IP25 | |||
