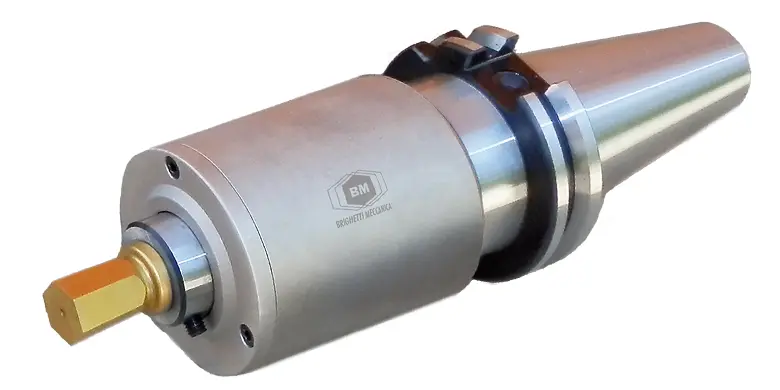

G16M/16Lシリーズ

BRIGHETTI broachtool

有効長が長く高剛性なブローチヘッドです。

G16M/16Lシリーズ BRIGHETTI ブローチツール

ブローチヘッド

BR-G16M/16Lシリーズのブローチヘッドです。

BR-G16M/16Lシリーズのブローチヘッド

ブローチヘッドBR-G16M
ブローチ軸径(d) [mm] φ16
対応ブローチ G16M、GP16M、GT16M
内部給油 ×
六角穴加工 対応サイズ 1-26mm
四角穴加工 対応サイズ 5-20mm
TORXⓇ加工 対応サイズ T20-T70
TORXⓇPLUS 対応サイズ IP20-IP70
最大有効長 [mm] 26
ブローチ長(L) [mm] 35
ボディ長(H) [mm] 90
ボディ径(K) [mm] 68
突き出量
(ブローチ長＋ボディ長) [mm]		 125
本体重量 [g] 4200
詳細型番 国内在庫 シャンクサイズ
BR-G16M-C-25 　 φ25
BR-G16M-C-32 　 φ32
BR-G16M-C-40 　 φ40
BR-G16M-CM4 　 モールステーパ MT4
BR-G16M-ISO-40 　 No.40
(ISO-DIN69871/DIN2080)
BR-G16-ISO-50 　 No.50
(ISO-DIN69871/DIN2080)
BR-G16M-VDI-30 　 VDI30
BR-G16M-VDI-40 　 VDI40
BR-G16M-CAPTO-4 　 C4
(CAPTO ISO-26623)
BR-G16M-CAPTO-5 　 C5
(CAPTO ISO-26623)

ブローチヘッドBR-G16L
ブローチ軸径(d) [mm] φ16
対応ブローチ G16L、GP16L、 GT16L
内部給油 ×
六角穴加工 対応サイズ 5-28mm
四角穴加工 対応サイズ 5-20mm
TORXⓇ加工 対応サイズ T30-T70
TORXⓇPLUS 対応サイズ IP30-IP70
最大有効長 [mm] 40
ブローチ長(L) [mm] 45
ボディ長(H) [mm] 101
ボディ径(K) [mm] 90
突き出量
(ブローチ長＋ボディ長) [mm]		 146
本体重量 [g] 4400
詳細型番 国内在庫 シャンクサイズ
BR-G16L-C-25 　 φ25
BR-G16L-C-32 　 φ32
BR-G16-C-40 　 φ40
BR-G16L-CM4 　 モールステーパ MT4
BR-G16L-ISO-40 　 No.40
(ISO-DIN69871/DIN2080)
BR-G16L-ISO-50 　 No.50
(ISO-DIN69871/DIN2080)
BR-G16L-VDI-40 　 VDI40
BR-G12-CAPTO-4 　 C4
(CAPTO ISO-26623)
BR-G12-CAPTO-5 　 C5
(CAPTO ISO-26623)

ブローチヘッドBRC-G16M（内部給油）
ブローチ軸径(d) [mm] φ16
対応ブローチ G16M、GP16M、GT16M
G16MC、GP16MC、GT16MC
内部給油 〇
六角穴加工 対応サイズ 2-26mm
四角穴加工 対応サイズ 5-20mm
TORXⓇ加工 対応サイズ T20-T70
TORXⓇPLUS 対応サイズ IP20-IP70
最大有効長 [mm] 26
ブローチ長(L) [mm] 35
ボディ長(H) [mm] 90
ボディ径(K) [mm] 68
突き出量
(ブローチ長＋ボディ長) [mm]		 125
本体重量 [g] 4200
詳細型番 国内在庫 シャンクサイズ
BRC-G16M-C-25 　 φ25
BRC-G16M-C-32 　 φ32
BRC-G16M-C-40 　 φ40
BRC-G16M-VDI-30 　 VDI30
BRC-G16M-VDI-40 　 VDI40

ブローチヘッドBRC-G16L（内部給油）
ブローチ軸径(d) [mm] φ16
対応ブローチ G16L、GP16L、GT16L
G16LC、GP16LC、GT16LC
内部給油 〇
六角穴加工 対応サイズ 5-28mm
四角穴加工 対応サイズ 5-20mm
TORXⓇ加工 対応サイズ T30-T70
TORXⓇPLUS 対応サイズ IP30-IP70
最大有効長 [mm] 40
ブローチ長(L) [mm] 45
ボディ長(H) [mm] 105
ボディ径(K) [mm] 90
突き出量
(ブローチ長＋ボディ長) [mm]		 150
本体重量 [g] 4400
詳細型番 国内在庫 シャンクサイズ
BRC-G16L-C-25 　 φ25
BRC-G16L-C-32 　 φ32
BR-G16-C-40 　 φ40
BRC-G16L-VDI-40 　 VDI40

ブローチ

ブローチ

ブローチG16M,G16MC 六角ブローチ　ミディアムタイプ

G16M,G16MCブローチ　軸径φ16

六角ブローチ(E)

G16M/16L- G16M/16LK標準ブローチ

"G16M" - "16MK"標準ブローチ

"G16MC" - "G16MKC" クーラントスルーブローチ

【注意】
G16MブローチはBR-G16Mブローチヘッドの専用ブローチです。
BR-G16にはGP1ブローチ、BR-G16LにはGP16Lブローチをご使用ください。

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L
G16M-E-5 G16MC-E-5 G16MK-E-5 G16MKC-E-5 16 5 +0.08 +0.10 11 35

標準
ミディアム
BR-G16M
シリーズ

クーラント
スルー
ミディアム
BRC-G16M
シリーズ
G16M-E-5.5 G16MC-E-5.5 G16MK-E-5.5 G16MKC-E-5.5 16 5.5 +0.08 +0.10 11 35
G16M-E-6 G16MC-E-6 G16MK-E-6 G16MKC-E-6 16 6 +0.08 +0.10 13 35
G16M-E-7 G16MC-E-7 G16MK-E-7 G16MKC-E-7 16 7 +0.08 +0.10 15 35
G16M-E-8 G16MC-E-8 G16MK-E-8 G16MKC-E-8 16 8 +0.08 +0.10 17 35
G16M-E-9 G16MC-E-9 G16MK-E-9 G16MKC-E-9 16 9 +0.09 +0.11 19 35
G16M-E-10 G16MC-E-10 G16MK-E-10 G16MKC-E-10 16 10 +0.10 +0.12 26 35
G16M-E-11 G16MC-E-11 G16MK-E-11 G16MKC-E-11 16 11 +0.10 +0.12 26 35
G16M-E-12 G16MC-E-12 G16MK-E-12 G16MKC-E-12 16 12 +0.11 +0.13 26 35
G16M-E-13 G16MC-E-13 G16MK-E-13 G16MKC-E-13 16 13 +0.11 +0.13 26 35
G16M-E-14 G16MC-E-14 G16MK-E-14 G16MKC-E-14 16 14 +0.12 +0.14 26 35
G16M-E-15 G16MC-E-15 G16MK-E-15 G16MKC-E-15 16 15 +0.13 +0.15 26 35
G16M-E-16 G16MC-E-16 G16MK-E-16 G16MKC-E-16 16 16 +0.13 +0.15 26 35
G16M-E-17 G16MC-E-17 G16MK-E-17 G16MKC-E-17 16 17 +0.14 +0.16 26 35
G16M-E-18 G16MC-E-18 G16MK-E-18 G16MKC-E-18 16 18 +0.15 +0.17 26 35
G16M-E-19 G16MC-E-19 G16MK-E-19 G16MKC-E-19 16 19 +0.16 +0.18 26 35
G16M-E-20 G16MC-E-20 G16MK-E-20 G16MKC-E-20 16 20 +0.18 +0.20 26 35
G16M-E-21 G16MC-E-21 G16MK-E-21 G16MKC-E-21 16 21 +0.18 +0.20 26 35
G16M-E-22 G16MC-E-22 G16MK-E-22 G16MKC-E-22 16 22 +0.19 +0.21 26 35
G16M-E-23 G16MC-E-23 G16MK-E-23 G16MKC-E-23 16 23 +0.20 +0.22 26 35
G16M-E-24 G16MC-E-24 G16MK-E-24 G16MKC-E-24 16 24 +0.21 +0.23 26 35
G16M-E-25 G16MC-E-25 G16MK-E-25 G16MKC-E-25 16 25 +0.22 +0.24 26 35
G16M-E-27 G16MC-E-27 G16MK-E-27 G16MKC-E-27 16 27 +0.22 +0.24 26 35
G16M-E-28 G16MC-E-28 G16MK-E-28 G16MKC-E-28 16 28 +0.22 +0.24 26 35
G16M-E-30 G16MC-E-30 G16MK-E-30 G16MKC-E-30 16 30 +0.23 +0.25 26 35

ブローチG16M,G16MC 四角ブローチ　ミディアムタイプ

G16M,G16MCブローチ　軸径φ16

四角ブローチ(Q)

四角ブローチ

"GP16M/16L" - "GP16M/16LK" 標準ブローチ

四角ブローチ

"G16M/16LC" - "G16M/16LKC" クーラントスルーブローチ

【注意】
G16MブローチはBR-G16Mブローチヘッドの専用ブローチです。
BR-G16にはG16ブローチ、BR-G16LにはG16Lブローチをご使用ください。
※21mm以上の四角ブローチで型番末尾に*が付いている製品は受注製作品となります。

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L
G16M-Q-5   G16MC-Q-5 G16MK-Q-5 G16MKC-Q-5 16 5 +0.08 +0.10 11 35

標準
ミディアム
BR-G16M
シリーズ

クーラント
スルー
ミディアム
BRC-G16M
シリーズ
G16M-Q-5.5   G16MC-Q-5.5 G16MK-Q-5.5 G16MKC-Q-5.5 16 5.5 +0.08 +0.10 11 35
G16M-Q-6   G16MC-Q-6 G16MK-Q-6 G16MKC-Q-6 16 6 +0.08 +0.10 13 35
G16M-Q-7   G16MC-Q-7 G16MK-Q-7 G16MKC-Q-7 16 7 +0.08 +0.10 15 35
G16M-Q-8   G16MC-Q-8 G16MK-Q-8 G16MKC-Q-8 16 8 +0.08 +0.10 17 35
G16M-Q-9   G16MC-Q-9 G16MK-Q-9 G16MKC-Q-9 16 9 +0.09 +0.11 19 35
G16M-Q-10   G16MC-Q-10 G16MK-Q-10 G16MKC-Q-10 16 10 +0.10 +0.12 26 35
G16M-Q-11   G16MC-Q-11 G16MK-Q-11 G16MKC-Q-11 16 11 +0.10 +0.12 26 35
G16M-Q-12   G16MC-Q-12 G16MK-Q-12 G16MKC-Q-12 16 12 +0.11 +0.13 26 35
G16M-Q-13   G16MC-Q-13 G16MK-Q-13 G16MKC-Q-13 16 13 +0.11 +0.13 26 35
G16M-Q-14   G16MC-Q-14 G16MK-Q-14 G16MKC-Q-14 16 14 +0.12 +0.14 26 35
G16M-Q-15   G16MC-Q-15 G16MK-Q-15 G16MKC-Q-15 16 15 +0.13 +0.15 26 35
G16M-Q-16   G16MC-Q-16 G16MK-Q-16 G16MKC-Q-16 16 16 +0.13 +0.15 26 35
G16M-Q-17   G16MC-Q-17 G16MK-Q-17 G16MKC-Q-17 16 17 +0.14 +0.16 26 35
G16M-Q-18   G16MC-Q-18 G16MK-Q-18 G16MKC-Q-18 16 18 +0.15 +0.17 26 35
G16M-Q-19   G16MC-Q-19 G16MK-Q-19 G16MKC-Q-19 16 19 +0.16 +0.18 26 35
G16M-Q-20   G16MC-Q-20 G16MK-Q-20 G16MKC-Q-20 16 20 +0.18 +0.20 26 35
G16M-Q-21*   G16MC-Q-21* G16MK-Q-21* G16MKC-Q-21* 16 21 +0.18 +0.20 26 35
G16M-Q-22*   G16MC-Q-22* G16MK-Q-22* G16MKC-Q-22* 16 22 +0.19 +0.21 26 35
G16M-Q-23*   G16MC-Q-23* G16MK-Q-23* G16MKC-Q-23* 16 23 +0.20 +0.22 26 35
G16M-Q-24*   G16MC-Q-24* G16MK-Q-24* G16MKC-Q-24* 16 24 +0.21 +0.23 26 35
G16M-Q-25*   G16MC-Q-25* G16MK-Q-25* G16MKC-Q-25* 16 25 +0.22 +0.24 26 35

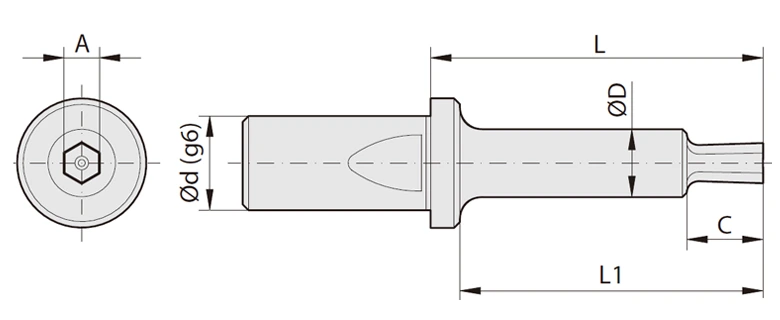

ブローチG16L,G16LC 六角ブローチ　ロングタイプ

G16L,G16LCブローチ 軸径φ16インチサイズ

六角ブローチ(E)

G16M/16L- G16M/16LK標準ブローチ G16M/16L- G16M/16LK標準ブローチ

"G16L" - "G16LK" 標準ロングブローチ

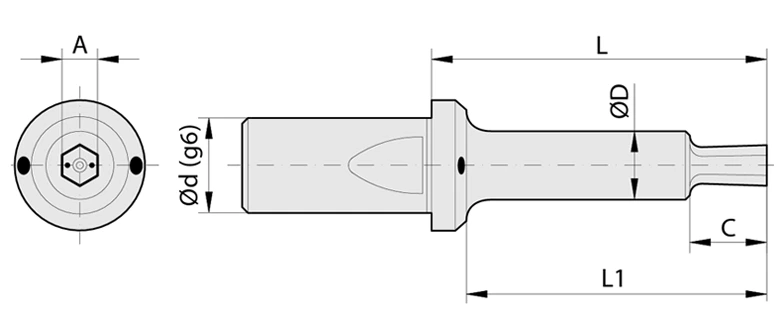

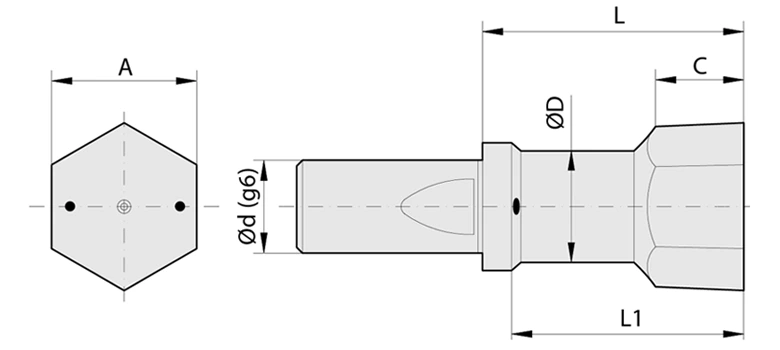

"G16LC" - "G16LKC" クーラントスルーロングブローチ

【注意】
G16LブローチはBR-G16Lブローチヘッドの専用ブローチです。
BR-G16にはG16ブローチ、BR-G16MにはG16Mブローチをご使用ください。

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L C D
G16L-E-4 / G16LK-E-4 / 16 4 +0.07 +0.09 40 45 11 7.5 標準ロング
BR-G16L
シリーズ

クーラント
スルーロング
BRC-G16L
シリーズ
G16L-E-5 G16LK-E-5 16 5 +0.08 +0.10 40 45 11 9
G16L-E-6 G16LK-E-6 16 6 +0.08 +0.10 40 45 13 9
G16L-E-7 G16LK-E-7 16 7 +0.08 +0.10 40 45 15 9
G16L-E-8 G16LC-E-8 G16LK-E-8 G16LKC-E-8 16 8 +0.08 +0.10 40 45 16 8
G16L-E-9 G16LC-E-9 G16LK-E-9 G16LKC-E-9 16 9 +0.09 +0.11 40 45 16.5 8
G16L-E-10 G16LC-E-10 G16LK-E-10 G16LKC-E-10 16 10 +0.10 +0.12 40 45 17 8
G16L-E-11 G16LC-E-11 G16LK-E-11 G16LKC-E-11 16 11 +0.10 +0.12 40 45 17 8
G16L-E-12 G16LC-E-12 G16LK-E-12 G16LKC-E-12 16 12 +0.11 +0.13 40 45 17 10.5
G16L-E-13 G16LC-E-13 G16LK-E-13 G16LKC-E-13 16 13 +0.11 +0.13 40 45 17 10.5
G16L-E-14 G16LC-E-14 G16LK-E-14 G16LKC-E-14 16 14 +0.12 +0.14 40 45 17 12.5
G16L-E-15 G16LC-E-15 G16LK-E-15 G16LKC-E-15 16 15 +0.13 +0.15 40 45 17 12.5
G16L-E-16 G16LC-E-16 G16LK-E-16 G16LKC-E-16 16 16 +0.13 +0.15 40 45 17 13.5
G16L-E-17 G16LC-E-17 G16LK-E-17 G16LKC-E-17 16 17 +0.14 +0.16 40 45 17 15
G16L-E-18 G16LC-E-18 G16LK-E-18 G16LKC-E-18 16 18 +0.15 +0.17 40 45 17 15
G16L-E-19 G16LC-E-19 G16LK-E-19 G16LKC-E-19 16 19 +0.16 +0.18 40 45 17 17
G16L-E-20 G16LC-E-20 G16LK-E-20 G16LKC-E-20 16 20 +0.18 +0.20 40 45 17 17
G16L-E-21 G16LC-E-21 G16LK-E-21 G16LKC-E-21 16 21 +0.18 +0.20 40 45 17 19
G16L-E-22 G16LC-E-22 G16LK-E-22 G16LKC-E-22 16 22 +0.19 +0.21 40 45 17 19
G16L-E-23 G16LC-E-23 G16LK-E-23 G16LKC-E-23 16 23 +0.20 +0.22 40 45 17 19
G16L-E-24 G16LC-E-24 G16LK-E-24 G16LKC-E-24 16 24 +0.21 +0.23 40 45 17 21
G16L-E-25 G16LC-E-25 G16LK-E-25 G16LKC-E-25 16 25 +0.22 +0.24 40 45 17 21
G16L-E-27 G16LC-E-27 G16LK-E-27 G16LKC-E-27 16 27 +0.22 +0.24 40 45 17 23
G16L-E-28 G16LC-E-28 G16LK-E-28 G16LKC-E-28 16 28 +0.22 +0.24 40 45 17 24
G16L-E-30 G16LC-E-30 G16LK-E-30 G16LKC-E-30 16 30 +0.23 +0.25 40 45 17 26

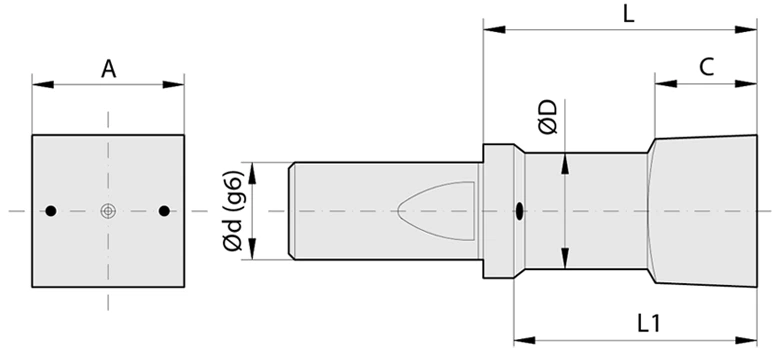

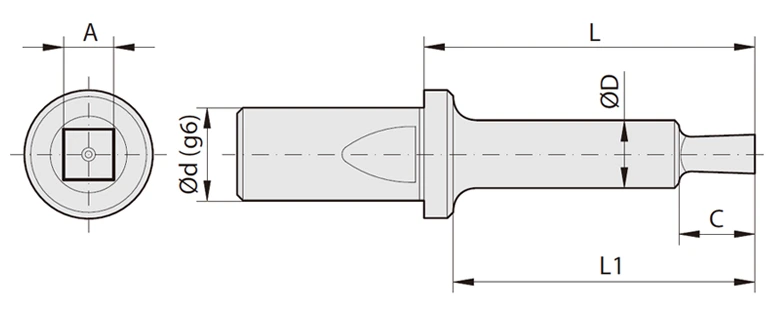

ブローチG16L,G16LC 四角ブローチ　ロングタイプ

四角ブローチ(Q)

四角ブローチ G16M/16L- G16M/16LK標準ブローチ

"GP16M/16L" - "GP16M/16LK" 標準ブローチ

四角ブローチ

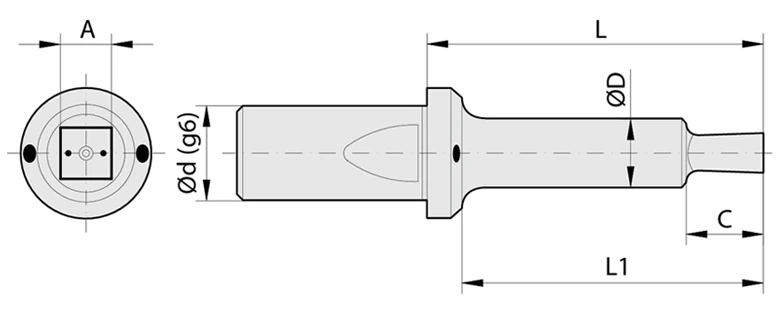

"G16M/16LC" - "G16M/16LKC" クーラントスルーブローチ

【注意】
G16LブローチはBR-G16Lブローチヘッドの専用ブローチです。
BR-G16にはG16ブローチ、BR-G16MにはG16Mブローチをご使用ください。

C = 角穴加工長　L1 = 最大有効長
※有効長は角穴加工長と一致しておりません。ご注意ください。
※角穴手前に位置する穴寸法には制約があります。詳しくは山田マシンツールまでお問い合わせください。

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L C D
G16L-Q-4 G16LC-Q-4 G16LK-Q-4 G16LKC-Q-4 16 4 +0.07 +0.09 40 45 11 7.5

標準ロング
BR-G16L
シリーズ

クーラント
スルーロング
BRC-G16L
シリーズ
G16L-Q-5 G16LC-Q-5 G16LK-Q-5 G16LKC-Q-5 16 5 +0.08 +0.10 40 45 11 9
G16L-Q-6 G16LC-Q-6 G16LK-Q-6 G16LKC-Q-6 16 6 +0.08 +0.10 40 45 13 9
G16L-Q-7 G16LC-Q-7 G16LK-Q-7 G16LKC-Q-7 16 7 +0.08 +0.10 40 45 16.5 6
G16L-Q-8 G16LC-Q-8 G16LK-Q-8 G16LKC-Q-8 16 8 +0.08 +0.10 40 45 16.5 7
G16L-Q-9 G16LC-Q-9 G16LK-Q-9 G16LKC-Q-9 16 9 +0.09 +0.11 40 45 16.5 8
G16L-Q-10 G16LC-Q-10 G16LK-Q-10 G16LKC-Q-10 16 10 +0.10 +0.12 40 45 17 9.5
G16L-Q-11 G16LC-Q-11 G16LK-Q-11 G16LKC-Q-11 16 11 +0.10 +0.12 40 45 17 9.5
G16L-Q-12 G16LC-Q-12 G16LK-Q-12 G16LKC-Q-12 16 12 +0.11 +0.13 40 45 17 10.5
G16L-Q-13 G16LC-Q-13 G16LK-Q-13 G16LKC-Q-13 16 13 +0.11 +0.13 40 45 17 10.5
G16L-Q-14 G16LC-Q-14 G16LK-Q-14 G16LKC-Q-14 16 14 +0.12 +0.14 40 45 17 12.5
G16L-Q-15 G16LC-Q-15 G16LK-Q-15 G16LKC-Q-15 16 15 +0.13 +0.15 40 45 17 12.5
G16L-Q-16 G16LC-Q-16 G16LK-Q-16 G16LKC-Q-16 16 16 +0.13 +0.15 40 45 17 13.5
G16L-Q-17 G16LC-Q-17 G16LK-Q-17 G16LKC-Q-17 16 17 +0.14 +0.16 40 45 17 15.5
G16L-Q-18 G16LC-Q-18 G16LK-Q-18 G16LKC-Q-18 16 18 +0.15 +0.17 40 45 17 15.5
G16L-Q-19 G16LC-Q-19 G16LK-Q-19 G16LKC-Q-19 16 19 +0.16 +0.18 40 45 17 16.5
G16L-Q-20 G16LC-Q-20 G16LK-Q-20 G16LKC-Q-20 16 20 +0.18 +0.20 40 45 17 17.5
G16L-Q-21 G16LC-Q-21 G16LK-Q-21 G16LKC-Q-21 16 21 +0.18 +0.20 40 45 17 17.5
G16L-Q-22 G16LC-Q-22 G16LK-Q-22 G16LKC-Q-22 16 22 +0.19 +0.21 40 45 17 19.5
G16L-Q-23 G16LC-Q-23 G16LK-Q-23 G16LKC-Q-23 16 23 +0.20 +0.22 40 45 17 19.5
G16L-Q-24 G16LC-Q-24 G16LK-Q-24 G16LKC-Q-24 16 24 +0.21 +0.23 40 45 17 21
G16L-Q-25 G16LC-Q-25 G16LK-Q-25 G16LKC-Q-25 16 25 +0.22 +0.24 40 45 17 21

ブローチG16M,G16MC 六角ブローチ　ミディアム　インチサイズ

G16M,G16MCブローチ 軸径φ16インチサイズ

六角ブローチ(E)

G16M/16L- G16M/16LK標準ブローチ

"GP16M" - "GP16MK" 標準ミディアムブローチ

"GP16MC" - "G16PMKC" クーラントスルーミディアムブローチ

【注意】
GP16MブローチはBR-GP16Mブローチヘッドの専用ブローチです。
BR-G16にはGP16ブローチ、BR-G16LにはGP16Lブローチをご使用ください。

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L
GP16M-E-1/4" GP16MC-E-1/4" GP16MK-E-1/4" GP16MKC-E-1/4" 16 6.35 +0.08 +0.10 15 35 標準
ミディアム
BR-G16M

クーラント
スルー
ミディアム
BRC-G16M
GP16M-E-9/32" GP16MC-E-9/32" GP16MK-E-9/32" GP16MKC-E-9/32" 16 7.14 +0.09 +0.11 16 35
GP16M-E-5/16" GP16MC-E-5/16" GP16MK-E-5/16" GP16MKC-E-5/16" 16 7.93 +0.09 +0.11 16 35
GP16M-E-3/8" GP16MC-E-3/8" GP16MK-E-3/8" GP16MKC-E-3/8" 16 9.52 +0.10 +0.12 18 35
GP16M-E-7/16" GP16MC-E-7/16" GP16MK-E-7/16" GP16MKC-E-7/16" 16 11.11 +0.11 +0.13 21 35
GP16M-E-1/2" GP16MC-E-1/2" GP16MK-E-1/2" GP16MKC-E-1/2" 16 12.70 +0.12 +0.14 21 35
GP16M-E-9/16" GP16MC-E-9/16" GP16MK-E-9/16" GP16MKC-E-9/16" 16 14.28 +0.12 +0.14 21 35
GP16M-E-5/8" GP16MC-E-5/8" GP16MK-E-5/8" GP16MKC-E-5/8" 16 15.87 +0.13 +0.15 21 35
GP16M-E-3/4" GP16MC-E-3/4" GP16MK-E-3/4" GP16MKC-E-3/4" 16 19.05 +0.17 +0.19 21 35
GP16M-E-7/8" GP16MC-E-7/8" GP16MK-E-7/8" GP16MKC-E-7/8" 16 22.22 +0.21 +0.23 21 35
GP16M-E-1" GP16MC-E-1" GP16MK-E-1" GP16MKC-E-1" 16 25.40 +0.22 +0.24 21 35

ブローチG16M,G16MC 四角ブローチ　ミディアム　インチサイズ

四角ブローチ(Q)

四角ブローチ

"GP16M/16L" - "GP16M/16LK" 標準ブローチ

四角ブローチ

"G16M/16LC" - "G16M/16LKC" クーラントスルーブローチ

【注意】
GP16MブローチはBR-GP16Mブローチヘッドの専用ブローチです。
BR-G16にはGP16ブローチ、BR-G16LにはGP16Lブローチをご使用ください。
型番末尾に*が付いている製品は受注製作品となります。

★＝国内在庫

製品コード（材質） 詳細
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L
GP16M-Q-1/4" GP16MC-Q-1/4" GP16MK-Q-1/4" GP16MKC-Q-1/4" 16 6.35 +0.08 +0.10 15 35
GP16M-Q-9/32" GP16MC-Q-9/32" GP16MK-Q-9/32" GP16MKC-Q-9/32" 16 7.14 +0.09 +0.11 16 35
GP16M-Q-5/16" GP16MC-Q-5/16" GP16MK-Q-5/16" GP16MKC-Q-5/16" 16 7.93 +0.09 +0.11 16 35
GP16M-Q-3/8" GP16MC-Q-3/8" GP16MK-Q-3/8" GP16MKC-Q-3/8" 16 9.52 +0.10 +0.12 18 35
GP16M-Q-7/16" GP16MC-Q-7/16" GP16MK-Q-7/16" GP16MKC-Q-7/16" 16 11.11 +0.11 +0.13 21 35
GP16M-Q-1/2" GP16MC-Q-1/2" GP16MK-Q-1/2" GP16MKC-Q-1/2" 16 12.70 +0.12 +0.14 21 35
GP16M-Q-9/16" GP16MC-Q-9/16" GP16MK-Q-9/16" GP16MKC-Q-9/16" 16 14.28 +0.12 +0.14 21 35
GP16M-Q-5/8" GP16MC-Q-5/8" GP16MK-Q-5/8" GP16MKC-Q-5/8" 16 15.87 +0.13 +0.15 21 35
GP16M-Q-3/4" GP16MC-Q-3/4" GP16MK-Q-3/4" GP16MKC-Q-3/4" 16 19.05 +0.17 +0.19 21 35
GP16M-Q-7/8"* GP16MC-Q-7/8"* GP16MK-Q-7/8"* GP16MKC-Q-7/8"* 16 22.22 +0.21 +0.23 21 35
GP16M-Q-1"* GP16MC-Q-1"* GP16MK-Q-1"* GP16MKC-Q-1"* 16 25.40 +0.22 +0.24 21 35

ブローチG16L,G16LC 六角ブローチ　ロング　インチサイズ

G16L,G16LCブローチ 軸径φ16インチサイズ

六角ブローチ(E)

G16M/16L- G16M/16LK標準ブローチ G16M/16L- G16M/16LK標準ブローチ

"GP16L" - "GP16LK" 標準ロングブローチ

"GP16LC" - "GP16LKC" クーラントスルーロングブローチ

【注意】
BR-G16、BR-G16MブローチヘッドにGP16Lロングブローチは搭載できません。
BR-G16にはG16ブローチ、BR-G16MにはG16Mブローチをご使用ください。

C = 角穴加工長　L1 = 最大有効長
※有効長は角穴加工長と一致しておりません。ご注意ください。
※角穴手前に位置する穴寸法には制約があります。詳しくは山田マシンツールまでお問い合わせください。

★＝国内在庫

製品コード（材質） 詳細
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L C D
GP16L-E-1/4" GP16LC-E-1/4" GP16LK-E-1/4" GP16LKC-E-1/4" 16 6.35 +0.08 +0.10 40 45 13 9
GP16L-E-9/32" GP16LC-E-9/32" GP16LK-E-9/32" GP16LKC-E-9/32" 16 7.14 +0.09 +0.11 40 45 15 9
GP16L-E-5/16" GP16LC-E-5/16" GP16LK-E-5/16" GP16LKC-E-5/16" 16 7.93 +0.09 +0.11 40 45 16 9
GP16L-E-3/8" GP16LC-E-3/8" GP16LK-E-3/8" GP16LKC-E-3/8" 16 9.52 +0.10 +0.12 40 45 17 9
GP16L-E-7/16" GP16LC-E-7/16" GP16LK-E-7/16" GP16LKC-E-7/16" 16 11.11 +0.11 +0.13 40 45 17 9
GP16L-E-1/2" GP16LC-E-1/2" GP16LK-E-1/2" GP16LKC-E-1/2" 16 12.70 +0.12 +0.14 40 45 17 10.5
GP16L-E-9/16" GP16LC-E-9/16" GP16LK-E-9/16" GP16LKC-E-9/16" 16 14.28 +0.12 +0.14 40 45 17 12.5
GP16L-E-5/8" GP16LC-E-5/8" GP16LK-E-5/8" GP16LKC-E-5/8" 16 15.87 +0.13 +0.15 40 45 17 13.5
GP16L-E-3/4" GP16LC-E-3/4" GP16LK-E-3/4" GP16LKC-E-3/4" 16 19.05 +0.17 +0.19 40 45 17 16.5
GP16L-E-7/8" GP16LC-E-7/8" GP16LK-E-7/8" GP16LKC-E-7/8" 16 22.22 +0.21 +0.23 40 45 17 19.5
GP16L-E-1" GP16LC-E-1" GP16LK-E-1" GP16LKC-E-1" 16 25.40 +0.22 +0.24 40 45 17 21.5

ブローチG16L,G16LC 四角ブローチ　ロング　インチサイズ

四角ブローチ(Q)

四角ブローチ GP16L/16LK標準ロングブローチ

"GP16L" - "GP16LK" 標準ロングブローチ

四角ブローチ

"GP16LC" - "GP16LKC" クーラントスルーロングブローチ

【注意】
BR-G16、BR-G16MブローチヘッドにGP16Lロングブローチは搭載できません。
BR-G16にはG16ブローチ、BR-G16MにはG16Mブローチをご使用ください。

C = 角穴加工長　L1 = 最大有効長
※有効長は角穴加工長と一致しておりません。ご注意ください。
※角穴手前に位置する穴寸法には制約があります。詳しくは山田マシンツールまでお問い合わせください。

★＝国内在庫

製品コード（材質） 詳細
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L C D
GP16L-Q-1/4" GP16LC-Q-1/4" GP16LK-Q-1/4" GP16LKC-Q-1/4" 16 6.35 +0.08 +0.10 40 45 13 9
GP16L-Q-9/32" GP16LC-Q-9/32" GP16LK-Q-9/32" GP16LKC-Q-9/32" 16 7.14 +0.09 +0.11 40 45 15 9
GP16L-Q-5/16" GP16LC-Q-5/16" GP16LK-Q-5/16" GP16LKC-Q-5/16" 16 7.93 +0.09 +0.11 40 45 16 9
GP16L-Q-3/8" GP16LC-Q-3/8" GP16LK-Q-3/8" GP16LKC-Q-3/8" 16 9.52 +0.10 +0.12 40 45 17 9
GP16L-Q-7/16" GP16LC-Q-7/16" GP16LK-Q-7/16" GP16LKC-Q-7/16" 16 11.11 +0.11 +0.13 40 45 17 9
GP16L-Q-1/2" GP16LC-Q-1/2" GP16LK-Q-1/2" GP16LKC-Q-1/2" 16 12.70 +0.12 +0.14 40 45 17 10.5
GP16L-Q-9/16" GP16LC-Q-9/16" GP16LK-Q-9/16" GP16LKC-Q-9/16" 16 14.28 +0.12 +0.14 40 45 17 12.5
GP16L-Q-5/8" GP16LC-Q-5/8" GP16LK-Q-5/8" GP16LKC-Q-5/8" 16 15.87 +0.13 +0.15 40 45 17 13.5
GP16L-Q-3/4" GP16LC-Q-3/4" GP16LK-Q-3/4" GP16LKC-Q-3/4" 16 19.05 +0.17 +0.19 40 45 17 16.5
GP16L-Q-7/8" GP16LC-Q-7/8" GP16LK-Q-7/8" GP16LKC-Q-7/8" 16 22.22 +0.21 +0.23 40 45 17 19.5
GP16L-Q-1" GP16LC-Q-1" GP16LK-Q-1" GP16LKC-Q-1" 16 25.40 +0.22 +0.24 40 45 17 21.5

ブローチBR-G16M,BR-G16L TORXⓇブローチ

TORXⓇブローチ

TORXⓇブローチ

"BR-G16M" - "BR-G16L"標準ブローチ

TORXⓇブローチ寸法図スタンダード

標準ブローチ

TORXⓇブローチ寸法図クーラント

クーラントスルーブローチ

(*) = 市販ねじMAX規格の穴深さ目安

BR-G16M

★＝国内在庫

A B C H max(*) TORX® 製品コード（材質）
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★
3.962 2.857 3.5 3.00 20 GT16M-T20 GT16MC-T20 GT16MK-T20 GT16MKC-T20
4.559 3.276 4.0 3.50 25 GT16M-T25 GT16MC-T25 GT16MK-T25 GT16MKC-T25
5.118 3.672 4.0 3.50 27 GT16M-T27 GT16MC-T27 GT16MK-T27 GT16MKC-T27
5.651 4.064 4.5 3.50 30 GT16M-T30 GT16MC-T30 GT16MK-T30 GT16MKC-T30
6.807 4.889 5.0 4.00 40 GT16M-T40 GT16MC-T40 GT16MK-T40 GT16MKC-T40
7.975 5.689 5.5 5.20 45 GT16M-T45 GT16MC-T45 GT16MK-T45 GT16MKC-T45
8.991 6.502 6.0 6.00 50 GT16M-T50 GT16MC-T50 GT16MK-T50 GT16MKC-T50
11.404 8.089 7.0 7.00 55 GT16M-T55 GT16MC-T55 GT16MK-T55 GT16MKC-T55
13.487 9.677 7.5 7.50 60 GT16M-T60 GT16MC-T60 GT16MK-T60 GT16MKC-T60
15.773 11.264 8.0 8.00 70 GT16M-T70 GT16MC-T70 GT16MK-T70 GT16MKC-T70

BR-G16L

A B C H max(*) TORX® 製品コード（材質）
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★
3.962 2.857 3.5 3.00 20 GT16M-T20 GT16MC-T20 GT16MK-T20 GT16MKC-T20
4.559 3.276 4.0 3.50 25 GT16M-T25 GT16MC-T25 GT16MK-T25 GT16MKC-T25
5.118 3.672 4.0 3.50 27 GT16M-T27 GT16MC-T27 GT16MK-T27 GT16MKC-T27
5.651 4.064 4.5 3.50 30 GT16L-T30 GT16LC-T30 GT16LK-T30 GT16LKC-T30
6.807 4.889 5.0 4.00 40 GT16L-T40 GT16LC-T40 GT16LK-T40 GT16LKC-T40
7.975 5.689 5.5 5.20 45 GT16L-T45 GT16LC-T45 GT16LK-T45 GT16LKC-T45
8.991 6.502 6.0 6.00 50 GT16L-T50 GT16LC-T50 GT16LK-T50 GT16LKC-T50
11.404 8.089 7.0 7.00 55 GT16L-T55 GT16LC-T55 GT16LK-T55 GT16LKC-T55
13.487 9.677 7.5 7.50 60 GT16L-T60 GT16LC-T60 GT16LK-T60 GT16LKC-T60
15.773 11.264 8.0 8.00 70 GT16L-T70 GT16LC-T70 GT16LK-T70 GT16LKC-T70

ブローチBR-G16M,BR-G16L TORXⓇPLUSブローチ

TORXⓇPLUSブローチ

TORXⓇブローチ

"G16M" - "G16L"標準ブローチ

TORXⓇPLUSブローチ寸法図スタンダード

標準ブローチ

TORXⓇPLUSブローチ寸法図クーラント

クーラントスルーブローチ

(*) = 市販ねじMAX規格の穴深さ目安

BR-G16M

★＝国内在庫

A B C H max(*) TORX® 製品コード（材質）
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★
3.962 3.088 3.5 3.00 20 GT16M-IP20 GT16MC-IP20 GT16MK-IP20 GT16MKC-IP20
4.559 3.492 4.0 3.50 25 GT16M-IP25 GT16MC-IP25 GT16MK-IP25 GT16MKC-IP25
5.118 3.990 4.0 3.50 27 GT16M-IP27 GT16MC-IP27 GT16MK-IP27 GT16MKC-IP27
5.651 4.391 4.5 3.50 30 GT16M-IP30 GT16MC-IP30 GT16MK-IP30 GT16MKC-IP30
6.807 5.283 5.0 4.00 40 GT16M-IP40 GT16MC-IP40 GT16MK-IP40 GT16MKC-IP40
7.975 6.141 5.5 5.20 45 GT16M-IP45 GT16MC-IP45 GT16MK-IP45 GT16MKC-IP45
8.991 6.923 6.0 6.00 50 GT16M-IP50 GT16MC-IP50 GT16MK-IP50 GT16MKC-IP50
11.385 8.766 7.0 7.00 55 GT16M-IP55 GT16MC-IP55 GT16MK-IP55 GT16MKC-IP55
13.442 10.350 7.5 7.50 60 GT16M-IP60 GT16MC-IP60 GT16MK-IP60 GT16MKC-IP60
15.773 12.156 8.0 8.00 70 GT16M-IP70 GT16MC-IP70 GT16MK-IP70 GT16MKC-IP70

BR-G16L

A B C H max(*) TORX® 製品コード（材質）
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★
3.962 3.088 3.5 3.00 20 / / / /
4.559 3.492 4.0 3.50 25
5.118 3.990 4.0 3.50 27
5.651 4.391 4.5 3.50 30 GT16L-IP30 GT16LC-IP30 GT16LK-IP30 GT16LKC-IP30
6.807 5.283 5.0 4.00 40 GT16L-IP40 GT16LC-IP40 GT16LK-IP40 GT16LKC-IP40
7.975 6.141 5.5 5.20 45 GT16L-IP45 GT16LC-IP45 GT16LK-IP45 GT16LKC-IP45
8.991 6.923 6.0 6.00 50 GT16L-IP50 GT16LC-IP50 GT16LK-IP50 GT16LKC-IP50
11.385 8.766 7.0 7.00 55 GT16L-IP55 GT16LC-IP55 GT16LK-IP55 GT16LKC-IP55
13.442 10.350 7.5 7.50 60 GT16L-IP60 GT16LC-IP60 GT16LK-IP60 GT16LKC-IP60
15.773 12.156 8.0 8.00 70 GT16L-IP70 GT16LC-IP70 GT16LK-IP70 GT16LKC-IP70
ブリゲッティ ブローチツール
FAQ　よくあるご質問はこちら

カタログダウンロード

キー溝加工・多角形穴加工 ブローチツール カタログ

ご相談、お問合せはこちら

フォームが表示されるまでしばらくお待ち下さい。

恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。

menu
close
