G16シリーズ
BRIGHETTI broachtool有効長が長く高剛性なブローチヘッドです
ブローチヘッド

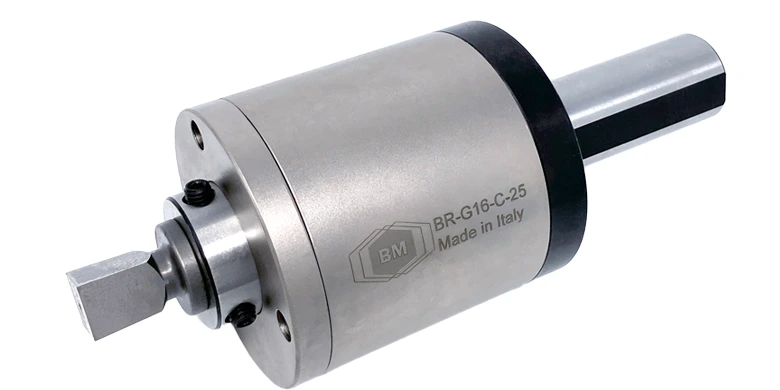

BR-G16シリーズのブローチヘッドです。 BR-G16-C-25が国内在庫の第一推奨ヘッドとなります。
BR-G16
BR-G16| ブローチ軸径(d) [mm] | φ16 |
|---|---|
| 対応ブローチ | G16、GP16、 GT16 |
| 内部給油 | × |
| 六角穴加工 対応サイズ | 1-22mm |
| 四角穴加工 対応サイズ | 1-15mm |
| TORXⓇ加工 対応サイズ | T10-T70 |
| TORXⓇPLUS 対応サイズ | IP10-IP70 |
| 最大有効長 [mm] | 21 |
| ブローチ長(L) [mm] | 25 |
| ボディ長(H) [mm] | 86 |
| ボディ径(K) [mm] | 68 |
| 突き出量 (ブローチ長＋ボディ長) [mm] |
111 |
| 本体重量 [g] | 2550 |
| 詳細型番 | 国内在庫 | シャンクサイズ |
|---|---|---|
| BR-G16-C-25 | ★ | φ25 |
| BR-G16-C-32 | φ32 | |
| BR-G16-C-40 | φ40 | |
| BR-G16-CM3 | モールステーパ MT3 | |
| BR-G16-ISO-40 | No.40 (ISO-DIN69871/DIN2080) |
|
| BR-G16-VDI-30 | VDI30 | |
| BR-G16-VDI-40 | VDI40 | |
| BR-G16-CAPTO-4 | C4 (CAPTO ISO-26623) |
|
| BR-G16-CAPTO-5 | C5 (CAPTO ISO-26623) |
ブローチ
G16六角ブローチ
G16六角ブローチG16ブローチ 軸径φ16

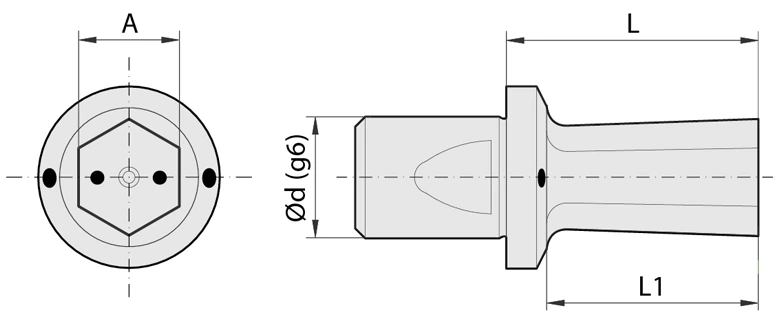

六角ブローチ(E)
"G16" - "G16K"標準ブローチ
【注意】
G16MブローチはBR-G16Mブローチヘッドの専用ブローチです。
BR-G16にはG16ブローチ、BR-G16LにはG16Lブローチをご使用ください。
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| 焼結金属 | |||||||||
| 標準 | ★ | 内部給油 | ★ | d | A | L1 | L | ||
| G16-E-2 | ★ | G16K-E-2 | 16 | 2 | +0.05 +0.07 | 5 | 25 | 標準 BR-G16 シリーズ |
|
| G16-E-2.5 | ★ | G16K-E-2.5 | 16 | 2.5 | +0.05 +0.07 | 6 | 25 | ||
| G16-E-3 | ★ | G16K-E-3 | 16 | 3 | +0.06 +0.08 | 7 | 25 | ||
| G16-E-3.5 | G16K-E-3.5 | 16 | 3.5 | +0.06 +0.08 | 8 | 25 | |||
| G16-E-4 | ★ | G16K-E-4 | 16 | 4 | +0.07 +0.09 | 9 | 25 | ||
| G16-E-4.5 | G16K-E-4.5 | 16 | 4.5 | +0.07 +0.09 | 9 | 25 | |||
| G16-E-5 | ★ | G16K-E-5 | 16 | 5 | +0.08 +0.10 | 11 | 25 | ||
| G16-E-5.5 | G16K-E-5.5 | 16 | 5.5 | +0.08 +0.10 | 11 | 25 | |||
| G16-E-6 | ★ | G16K-E-6 | 16 | 6 | +0.08 +0.10 | 13 | 25 | ||
| G16-E-7 | ★ | G16K-E-7 | 16 | 7 | +0.08 +0.10 | 15 | 25 | ||
| G16-E-8 | ★ | G16K-E-8 | 16 | 8 | +0.08 +0.10 | 17 | 25 | ||
| G16-E-9 | ★ | G16K-E-9 | 16 | 9 | +0.09 +0.11 | 19 | 25 | ||
| G16-E-10 | ★ | G16K-E-10 | 16 | 10 | +0.10 +0.12 | 21 | 25 | ||
| G16-E-11 | ★ | G16K-E-11 | 16 | 11 | +0.10 +0.12 | 21 | 25 | ||
| G16-E-12 | ★ | G16K-E-12 | 16 | 12 | +0.11 +0.13 | 21 | 25 | ||
| G16-E-13 | ★ | G16K-E-13 | 16 | 13 | +0.11 +0.13 | 21 | 25 | ||
| G16-E-14 | ★ | G16K-E-14 | 16 | 14 | +0.12 +0.14 | 21 | 25 | ||
| G16-E-15 | ★ | G16K-E-15 | 16 | 15 | +0.13 +0.15 | 21 | 25 | ||
| G16-E-16 | ★ | G16K-E-16 | 16 | 16 | +0.13 +0.15 | 21 | 25 | ||
| G16-E-17 | ★ | G16K-E-17 | 16 | 17 | +0.14 +0.16 | 21 | 25 | ||
| G16-E-18 | ★ | G16K-E-18 | 16 | 18 | +0.15 +0.17 | 21 | 25 | ||
| G16-E-19 | ★ | G16K-E-19 | 16 | 19 | +0.16 +0.18 | 21 | 25 | ||
| G16-E-20 | ★ | G16K-E-20 | 16 | 20 | +0.18 +0.20 | 21 | 25 | ||
| G16-E-21 | G16K-E-21 | 16 | 21 | +0.18 +0.20 | 21 | 25 | |||
| G16-E-22 | G16K-E-22 | 16 | 22 | +0.19 +0.21 | 21 | 25 | |||
| G16-E-23 | G16K-E-23 | 16 | 23 | +0.20 +0.22 | 21 | 25 | |||
| G16-E-24 | G16K-E-24 | 16 | 24 | +0.21 +0.23 | 21 | 25 | |||
| G16-E-25 | G16K-E-25 | 16 | 25 | +0.22 +0.24 | 21 | 25 | |||
G16 四角ブローチ
G16 四角ブローチG16ブローチ 軸径φ16

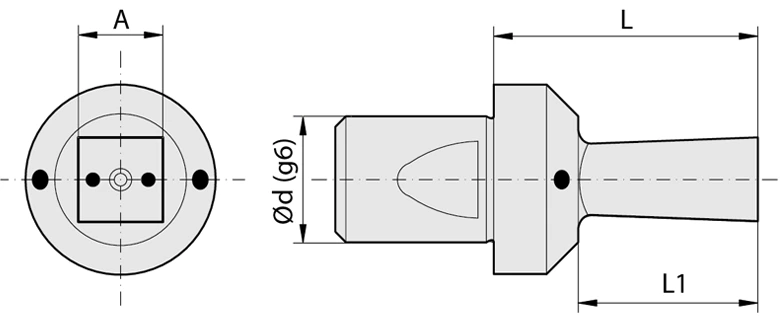

四角ブローチ(Q)
"GP16" - "GP16K" 標準ブローチ
【注意】
G16MブローチはBR-G16Mブローチヘッドの専用ブローチです。
BR-G16にはG16ブローチ、BR-G16LにはG16Lブローチをご使用ください。
16mm以上の四角ブローチで型番末尾に*が付いている製品は受注製作品となります。
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||
| 標準 | ★ | 標準 | ★ | d | A | L1 | L | ||
| G16-Q-2 | G16K-Q-2 | 16 | 2 | +0.05 +0.07 | 5 | 25 | 標準 BR-G16 シリーズ |
||
| G16-Q-2.5 | G16K-Q-2.5 | 16 | 2.5 | +0.05 +0.07 | 6 | 25 | |||
| G16-Q-3 | G16K-Q-3 | 16 | 3 | +0.06 +0.08 | 7 | 25 | |||
| G16-Q-3.5 | G16K-Q-3.5 | 16 | 3.5 | +0.07 +0.09 | 8 | 25 | |||
| G16-Q-4 | G16K-Q-4 | 16 | 4 | +0.07 +0.09 | 9 | 25 | |||
| G16-Q-4.5 | G16K-Q-4.5 | 16 | 4.5 | +0.07 +0.09 | 9 | 25 | |||
| G16-Q-5 | G16K-Q-5 | 16 | 5 | +0.08 +0.10 | 11 | 25 | |||
| G16-Q-5.5 | G16K-Q-5.5 | 16 | 5.5 | +0.08 +0.10 | 11 | 25 | |||
| G16-Q-6 | G16K-Q-6 | 16 | 6 | +0.08 +0.10 | 13 | 25 | |||
| G16-Q-7 | G16K-Q-7 | 16 | 7 | +0.08 +0.10 | 15 | 25 | |||
| G16-Q-8 | G16K-Q-8 | 16 | 8 | +0.08 +0.10 | 17 | 25 | |||
| G16-Q-9 | G16K-Q-9 | 16 | 9 | +0.09 +0.11 | 19 | 25 | |||
| G16-Q-10 | G16K-Q-10 | 16 | 10 | +0.10 +0.12 | 21 | 25 | |||
| G16-Q-11 | G16K-Q-11 | 16 | 11 | +0.10 +0.12 | 21 | 25 | |||
| G16-Q-12 | G16K-Q-12 | 16 | 12 | +0.11 +0.13 | 21 | 25 | |||
| G16-Q-13 | G16K-Q-13 | 16 | 13 | +0.11 +0.13 | 21 | 25 | |||
| G16-Q-14 | G16K-Q-14 | 16 | 14 | +0.12 +0.14 | 21 | 25 | |||
| G16-Q-15 | G16K-Q-15 | 16 | 15 | +0.13 +0.15 | 21 | 25 | |||
| G16-Q-16* | G16K-Q-16* | 16 | 16 | +0.13 +0.15 | 21 | 25 | |||
| G16-Q-17* | G16K-Q-17* | 16 | 17 | +0.14 +0.16 | 21 | 25 | |||
| G16-Q-18* | G16K-Q-18* | 16 | 18 | +0.15 +0.17 | 21 | 25 | |||
| G16-Q-19* | G16K-Q-19* | 16 | 19 | +0.16 +0.18 | 21 | 25 | |||
| G16-Q-20* | G16K-Q-20* | 16 | 20 | +0.18 +0.20 | 21 | 25 | |||
| G16-Q-21* | G16K-Q-21* | 16 | 21 | +0.18 +0.20 | 21 | 25 | |||
| G16-Q-22* | G16K-Q-22* | 16 | 22 | +0.19 +0.21 | 21 | 25 | |||
GP16六角ブローチ（インチサイズ）
GP16六角ブローチ（インチサイズ）GP16 / GP16Kブローチ 軸径φ16インチサイズ
六角ブローチ(E)
"G16" - "G16K"標準ブローチ
"G8C" - "G16KC" クーラントスルーブローチ
【注意】
GP16ブローチはBR-G16ブローチヘッドの専用ブローチです。
BR-G16MにはGP16Mブローチ、BR-G16LにはGP16Lブローチをご使用ください。
3/4"以上の四角ブローチで型番末尾に*が付いている製品は受注製作品となります。
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||
| 標準 | ★ | 標準 | ★ | d | A | L1 | L | ||
| GP16-E-3/32" | GP16K-E-3/32" | 16 | 2.38 | +0.06 +0.08 | 5 | 35 | 標準 BR-G16 シリーズ |
||
| GP16-E-1/8" | GP16K-E-1/8" | 16 | 3.17 | +0.07 +0.09 | 6 | 35 | |||
| GP16-E-5/32" | GP16K-E-5/32" | 16 | 3.97 | +0.08 +0.10 | 8 | 35 | |||
| GP16-E-3/16" | GP16K-E-3/16" | 16 | 4.76 | +0.08 +0.10 | 9 | 35 | |||
| GP16-E-7/32" | GP16K-E-7/32" | 16 | 5.55 | +0.08 +0.10 | 11 | 35 | |||
| GP16-E-1/4" | GP16K-E-1/4" | 16 | 6.35 | +0.08 +0.10 | 15 | 35 | |||
| GP16-E-9/32" | GP16K-E-9/32" | 16 | 7.14 | +0.09 +0.11 | 16 | 35 | |||
| GP16-E-5/16" | GP16K-E-5/16" | 16 | 7.93 | +0.09 +0.11 | 16 | 35 | |||
| GP16-E-3/8" | GP16K-E-3/8" | 16 | 9.52 | +0.10 +0.12 | 18 | 35 | |||
| GP16-E-7/16" | GP16K-E-7/16" | 16 | 11.11 | +0.11 +0.13 | 21 | 35 | |||
| GP16-E-1/2" | GP16K-E-1/2" | 16 | 12.70 | +0.12 +0.14 | 21 | 35 | |||
| GP16-E-9/16" | GP16K-E-9/16" | 16 | 14.28 | +0.12 +0.14 | 21 | 35 | |||
| GP16-E-5/8" | GP16K-E-5/8" | 16 | 15.87 | +0.13 +0.15 | 21 | 35 | |||
| GP16-E-3/4" | GP16K-E-3/4" | 16 | 19.05 | +0.17 +0.19 | 21 | 35 | |||
| GP16-E-7/8" | GP16K-E-7/8" | 16 | 22.22 | +0.21 +0.23 | 21 | 35 | |||
| GP16-E-1" | GP16K-E-1" | 16 | 25.40 | +0.22 +0.24 | 21 | 35 | |||
GP16四角ブローチ（インチサイズ）
GP16四角ブローチ（インチサイズ）四角ブローチ(Q)
"GP16" - "GP16K" 標準ブローチ
"G16C" - "G16KC" クーラントスルーブローチ
【注意】
GP16ブローチはBR-G16ブローチヘッドの専用ブローチです。
BR-G16MにはGP16Mブローチ、BR-G16LにはGP16Lブローチをご使用ください。
3/4"以上の四角ブローチで型番末尾に*が付いている製品は受注製作品となります。
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||
| 標準 | ★ | 標準 | ★ | d | A | L1 | L | ||
| GP16-Q-3/32" | GP16K-Q-3/32" | 16 | 2.38 | +0.06 +0.08 | 5 | 35 | 標準 BR-G16 シリーズ |
||
| GP16-Q-1/8" | GP16K-Q-1/8" | 16 | 3.17 | +0.07 +0.09 | 6 | 35 | |||
| GP16-Q-5/32" | GP16K-Q-5/32" | 16 | 3.97 | +0.08 +0.10 | 8 | 35 | |||
| GP16-Q-3/16" | GP16K-Q-3/16" | 16 | 4.76 | +0.08 +0.10 | 9 | 35 | |||
| GP16-Q-7/32" | GP16K-Q-7/32" | 16 | 5.55 | +0.08 +0.10 | 11 | 35 | |||
| GP16-Q-1/4" | GP16K-Q-1/4" | 16 | 6.35 | +0.08 +0.10 | 15 | 35 | |||
| GP16-Q-9/32" | GP16K-Q-9/32" | 16 | 7.14 | +0.09 +0.11 | 16 | 35 | |||
| GP16-Q-5/16" | GP16K-Q-5/16" | 16 | 7.93 | +0.09 +0.11 | 16 | 35 | |||
| GP16-Q-3/8" | GP16K-Q-3/8" | 16 | 9.52 | +0.10 +0.12 | 18 | 35 | |||
| GP16-Q-7/16" | GP16K-Q-7/16" | 16 | 11.11 | +0.11 +0.13 | 21 | 35 | |||
| GP16-Q-1/2" | GP16K-Q-1/2" | 16 | 12.70 | +0.12 +0.14 | 21 | 35 | |||
| GP16-Q-9/16" | GP16K-Q-9/16" | 16 | 14.28 | +0.12 +0.14 | 21 | 35 | |||
| GP16-Q-5/8" | GP16K-Q-5/8" | 16 | 15.87 | +0.13 +0.15 | 21 | 35 | |||
| GP16-Q-3/4"* | GP16K-Q-3/4"* | 16 | 19.05 | +0.17 +0.19 | 21 | 35 | |||
| GP16-Q-7/8"* | GP16K-Q-7/8"* | 16 | 22.22 | +0.21 +0.23 | 21 | 35 | |||
| GP16-Q-1"* | GP16K-Q-1"* | 16 | 25.40 | +0.22 +0.24 | 21 | 35 | |||

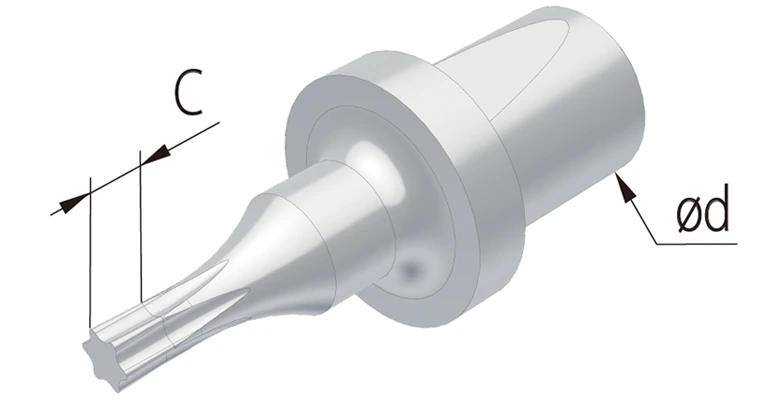

G16 TORXⓇブローチ
G16 TORXⓇブローチTORXⓇブローチ
"GP16" - "GP16K"標準ブローチ
標準ブローチ
クーラントスルーブローチ
(*) = 市販ねじMAX規格の穴深さ目安
★＝国内在庫
| A | B | C | H max(*) | TORX® | 製品コード（材質） | |||
|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | |||||||
| 標準 | ★ | 標準 | ★ | |||||
| 1.214 | 0.884 | 1.2 | 0.40 | 3 | / | / | ||
| 1.374 | 0.996 | 1.2 | 0.50 | 4 | ||||
| 1.499 | 1.097 | 1.5 | 1.00 | 5 | ||||
| 1.778 | 1.293 | 1.7 | 1.20 | 6 | ||||
| 2.095 | 1.521 | 1.7 | 1.50 | 7 | ||||
| 2.418 | 1.756 | 2.0 | 1.70 | 8 | ||||
| 2.603 | 1.889 | 2.0 | 1.70 | 9 | ||||
| 2.844 | 2.057 | 2.0 | 2.00 | 10 | GT16-T10 | GT16K-T10 | ||
| 3.378 | 2.438 | 3.0 | 3.00 | 15 | GT16-T15 | GT16K-T15 | ||
| 3.962 | 2.857 | 3.5 | 3.00 | 20 | GT16-T20 | GT16K-T20 | ||
| 4.559 | 3.276 | 4.0 | 3.50 | 25 | GT16-T25 | GT16K-T25 | ||
| 5.118 | 3.672 | 4.0 | 3.50 | 27 | GT16-T27 | GT16K-T27 | ||
| 5.651 | 4.064 | 4.5 | 3.50 | 30 | GT16-T30 | ★ | GT16K-T30 | |
| 6.807 | 4.889 | 5.0 | 4.00 | 40 | GT16-T40 | GT16K-T40 | ||
| 7.975 | 5.689 | 5.5 | 5.20 | 45 | GT16-T45 | GT16K-T45 | ||
| 8.991 | 6.502 | 6.0 | 6.00 | 50 | GT16-T50 | GT16K-T50 | ||
| 11.404 | 8.089 | 7.0 | 7.00 | 55 | GT16-T55 | GT16K-T55 | ||
| 13.487 | 9.677 | 7.5 | 7.50 | 60 | GT16-T60 | GT16K-T60 | ||
| 15.773 | 11.264 | 8.0 | 8.00 | 70 | GT16-T70 | GT16K-T70 |
G16 TORXⓇPLUSブローチ
G16 TORXⓇPLUSブローチTORXⓇPLUSブローチ
"GP16" - "GP16K"標準ブローチ
標準ブローチ
クーラントスルーブローチ
(*) = 市販ねじMAX規格の穴深さ目安
★＝国内在庫
| A | B | C | H max(*) | TORX® | 製品コード（材質） | |||
|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | |||||||
| 標準 | ★ | 標準 | ★ | |||||
| 1.778 | 1.293 | 1.7 | 1.20 | 6 | / | / | ||
| 2.095 | 1.521 | 1.7 | 1.50 | 7 | ||||
| 2.418 | 1.756 | 2.0 | 1.70 | 8 | ||||
| 2.603 | 1.889 | 2.0 | 1.70 | 9 | ||||
| 2.844 | 2.057 | 2.0 | 2.00 | 10 | GT16-IP10 | GT16K-IP10 | ||
| 3.378 | 2.438 | 3.0 | 3.00 | 15 | GT16-IP15 | GT16K-IP15 | ||
| 3.962 | 2.857 | 3.5 | 3.00 | 20 | GT16-IP20 | GT16K-IP20 | ||
| 4.559 | 3.276 | 4.0 | 3.50 | 25 | GT16-IP25 | GT16K-IP25 | ||
| 5.118 | 3.672 | 4.0 | 3.50 | 27 | GT16-IP27 | GT16K-IP27 | ||
| 5.651 | 4.064 | 4.5 | 3.50 | 30 | GT16-IP30 | GT16K-IP30 | ||
| 6.807 | 4.889 | 5.0 | 4.00 | 40 | GT16-IP40 | GT16K-IP40 | ||
| 7.975 | 5.689 | 5.5 | 5.20 | 45 | GT16-IP45 | GT16K-IP45 | ||
| 8.991 | 6.502 | 6.0 | 6.00 | 50 | GT16-IP50 | GT16K-IP50 | ||
| 11.404 | 8.089 | 7.0 | 7.00 | 55 | GT16-IP55 | GT16K-IP55 | ||
| 13.487 | 9.677 | 7.5 | 7.50 | 60 | GT16-IP60 | GT16K-IP60 | ||
| 15.773 | 11.264 | 8.0 | 8.00 | 70 | GT16-IP70 | GT16K-IP70 |
