G12シリーズ
BRIGHETTI broachtool最もスタンダードな汎用サイズのブローチヘッドです。
ブローチヘッド
BR-G12シリーズのブローチヘッドです。 BR-G12Bが国内在庫の第一推奨ヘッドとなります。

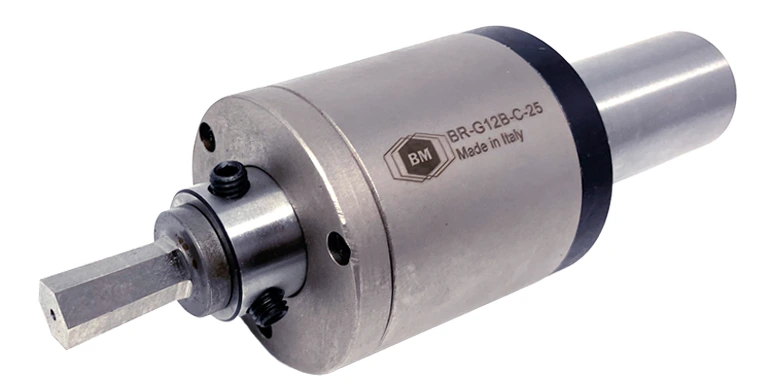

BR-G12B
BR-G12B| ブローチ軸径(d) [mm] | φ12 |
|---|---|
| 対応ブローチ | G12、GP12、GT12 |
| 内部給油 | × |
| 六角穴加工 対応サイズ | 1-13mm |
| 四角穴加工 対応サイズ | 1-10mm |
| TORXⓇ加工 対応サイズ | T3-T60 |
| TORXⓇPLUS 対応サイズ | IP6-IP60 |
| 最大有効長 [mm] | 21 |
| ブローチ長(L) [mm] | 25 |
| ボディ長(H) [mm] | 65 |
| ボディ径(K) [mm] | 47 |
| 突き出量 (ブローチ長＋ボディ長) [mm] |
90 |
| 本体重量 [g] | 750 |
| 詳細型番 | 国内在庫 | シャンクサイズ |
|---|---|---|
| BR-G12B-C-16 | φ16 | |
| BR-G12B-C-19.05 | ★ | φ19.05 |
| BR-G12B-C-20 | ★ | φ20 |
| BR-G12B-C-22 | φ22 | |
| BR-G12B-C-25 | ★ | φ25 |
| BR-G12B-C-25.4 | φ25.4 |
BR-G12
BR-G12| ブローチ軸径(d) [mm] | φ12 |
|---|---|
| 対応ブローチ | G12、GP12、GT12 |
| 内部給油 | × |
| 六角穴加工 対応サイズ | 1-15mm |
| 四角穴加工 対応サイズ | 1-12mm |
| TORXⓇ加工 対応サイズ | T3-T60 |
| TORXⓇPLUS 対応サイズ | IP6-IP60 |
| 最大有効長 [mm] | 21 |
| ブローチ長(L) [mm] | 25 |
| ボディ長(H) [mm] | 79 |
| ボディ径(K) [mm] | 58 |
| 突き出量 (ブローチ長＋ボディ長) [mm] |
104 |
| 本体重量 [g] | 1460 |
| 詳細型番 | 国内在庫 | シャンクサイズ |
|---|---|---|
| BR-G12-C-25 | φ25 | |
| BR-G12-C-32 | φ32 | |
| BR-G12-CM3 | モールステーパ MT3 | |
| BR-G12-ISO-30 | No.30 (ISO-DIN69871/DIN2080) |
|
| BR-G12-ISO-40 | No.40 (ISO-DIN69871/DIN2080) |
|
| BR-G12-VDI-20 | VDI20 | |
| BR-G12-VDI-30 | VDI30 | |
| BR-G12-CAPTO-3 | C3 (CAPTO ISO-26623) |
BRC-G12B（内部給油）
BRC-G12B（内部給油）| ブローチ軸径(d) [mm] | φ12 |
|---|---|
| 対応ブローチ | G12、GP12、GT12 G12C、GP12C、GT12C |
| 内部給油 | 〇 |
| 六角穴加工 対応サイズ | 2-13mm |
| 四角穴加工 対応サイズ | 2-10mm |
| TORXⓇ加工 対応サイズ | T8-T60 |
| TORXⓇPLUS 対応サイズ | IP8-IP60 |
| 最大有効長 [mm] | 21 |
| ブローチ長(L) [mm] | 25 |
| ボディ長(H) [mm] | 65 |
| ボディ径(K) [mm] | 47 |
| 突き出量 (ブローチ長＋ボディ長) [mm] |
90 |
| 本体重量 [g] | 750 |
| 詳細型番 | 国内在庫 | シャンクサイズ |
|---|---|---|
| BRC-G12B-C-16 | φ16 | |
| BRC-G12B-C-19.05 | φ19.05 | |
| BRC-G12B-C-20 | φ20 | |
| BRC-G12B-C-22 | φ22 | |
| BRC-G12B-C-25 | φ25 | |
| BRC-G12B-C-25.4 | φ25.4 |
BRC-G12（内部給油）
BRC-G12（内部給油）| ブローチ軸径(d) [mm] | φ12 |
|---|---|
| 対応ブローチ | G12、GP12、GT12 G12C、GP12C、GT12C |
| 内部給油 | 〇 |
| 六角穴加工 対応サイズ | 2-15mm |
| 四角穴加工 対応サイズ | 2-12mm |
| TORXⓇ加工 対応サイズ | T8-T60 |
| TORXⓇPLUS 対応サイズ | IP8-IP60 |
| 最大有効長 [mm] | 21 |
| ブローチ長(L) [mm] | 25 |
| ボディ長(H) [mm] | 77 |
| ボディ径(K) [mm] | 58 |
| 突き出量 (ブローチ長＋ボディ長) [mm] |
102 |
| 本体重量 [g] | 1460 |
| 詳細型番 | 国内在庫 | シャンクサイズ |
|---|---|---|
| BRC-G12-C-25 | φ25 | |
| BRC-G12-C-32 | φ32 | |
| BRC-G12-VDI-20 | VDI20 | |
| BRC-G12-VDI-30 | VDI30 |
ブローチ
G12 / G12C 六角ブローチ
G12 / G12C 六角ブローチG12,G12Cブローチ 軸径φ12
六角ブローチ(E)
"G12" - "G12K"標準ブローチ
"G12C" - "G12KC"
クーラントスルーブローチ
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||||||
| 標準 | ★ | 内部給油 | ★ | 標準 | ★ | 内部給油 | ★ | d | A | L1 | L | ||
| G12-E-1 | ★ | / | G12K-E-1 | / | 12 | 1 | +0.04 +0.06 | 2 | 25 | 標準 BR-G12B BR-G12 シリーズ クーラント スルー BRC-G12B BRC-G12 シリーズ |
|||
| G12-E-1.5 | ★ | G12K-E-1.5 | 12 | 1.5 | +0.05 +0.07 | 3 | 25 | ||||||
| G12-E-2 | ★ | G12C-E-2 | G12K-E-2 | G12KC-E-2 | 12 | 2 | +0.05 +0.07 | 5 | 25 | ||||
| G12-E-2.5 | ★ | G12C-E-2.5 | G12K-E-2.5 | G12KC-E-2.5 | 12 | 2.5 | +0.05 +0.07 | 6 | 25 | ||||
| G12-E-3 | ★ | G12C-E-3 | G12K-E-3 | G12KC-E-3 | 12 | 3 | +0.06 +0.08 | 7 | 25 | ||||
| G12-E-3.5 | ★ | G12C-E-3.5 | G12K-E-3.5 | G12KC-E-3.5 | 12 | 3.5 | +0.06 +0.08 | 8 | 25 | ||||
| G12-E-4 | ★ | G12C-E-4 | G12K-E-4 | G12KC-E-4 | 12 | 4 | +0.07 +0.09 | 9 | 25 | ||||
| G12-E-4.5 | ★ | G12C-E-4.5 | G12K-E-4.5 | G12KC-E-4.5 | 12 | 4.5 | +0.07 +0.09 | 9 | 25 | ||||
| G12-E-5 | ★ | G12C-E-5 | G12K-E-5 | G12KC-E-5 | 12 | 5 | +0.08 +0.10 | 11 | 25 | ||||
| G12-E-5.5 | ★ | G12C-E-5.5 | G12K-E-5.5 | G12KC-E-5.5 | 12 | 5.5 | +0.08 +0.10 | 11 | 25 | ||||
| G12-E-6 | ★ | G12C-E-6 | G12K-E-6 | G12KC-E-6 | 12 | 6 | +0.08 +0.10 | 13 | 25 | ||||
| G12-E-7 | ★ | G12C-E-7 | G12K-E-7 | G12KC-E-7 | 12 | 7 | +0.08 +0.10 | 15 | 25 | ||||
| G12-E-8 | ★ | G12C-E-8 | G12K-E-8 | G12KC-E-8 | 12 | 8 | +0.08 +0.10 | 17 | 25 | ||||
| G12-E-9 | ★ | G12C-E-9 | G12K-E-9 | G12KC-E-9 | 12 | 9 | +0.09 +0.11 | 19 | 25 | ||||
| G12-E-10 | ★ | G12C-E-10 | G12K-E-10 | G12KC-E-10 | 12 | 10 | +0.10 +0.12 | 21 | 25 | ||||
| G12-E-11 | ★ | G12C-E-11 | G12K-E-11 | G12KC-E-11 | 12 | 11 | +0.10 +0.12 | 21 | 25 | ||||
| G12-E-12 | ★ | G12C-E-12 | G12K-E-12 | G12KC-E-12 | 12 | 12 | +0.11 +0.13 | 21 | 25 | ||||
| G12-E-13 | ★ | G12C-E-13 | G12K-E-13 | G12KC-E-13 | 12 | 13 | +0.11 +0.13 | 21 | 25 | ||||
| G12-E-14 | ★ | G12C-E-14 | G12K-E-14 | G12KC-E-14 | 12 | 14 | +0.12 +0.14 | 21 | 25 | ||||
| G12-E-15 | G12C-E-15 | G12K-E-15 | G12KC-E-15 | 12 | 15 | +0.13 +0.15 | 21 | 25 | |||||
G12 / G12C 四角ブローチ
G12 / G12C 四角ブローチG12,G12Cブローチ 軸径φ12
四角ブローチ(Q)
"GP12" - "GP12K" 標準ブローチ
"G12C" - "G12KC"
クーラントスルーブローチ
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチヘッド |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||||||
| 標準 | ★ | 内部給油 | ★ | 標準 | ★ | 内部給油 | ★ | d | A | L1 | L | ||
| G12-Q-1 | / | G12K-Q-1 | / | 12 | 1 | +0.04 +0.06 | 2 | 25 | 標準 BR-G12B BR-G12 シリーズ クーラント スルー BRC-G12B BRC-G12 シリーズ |
||||
| G12-Q-1.5 | G12K-Q-1.5 | 12 | 1.5 | +0.05 +0.07 | 3 | 25 | |||||||
| G12-Q-2 | G12C-Q-2 | G12K-Q-2 | G12KC-Q-2 | 12 | 2 | +0.05 +0.07 | 5 | 25 | |||||
| G12-Q-2.5 | G12C-Q-2.5 | G12K-Q-2.5 | G12KC-Q-2.5 | 12 | 2.5 | +0.05 +0.07 | 6 | 25 | |||||
| G12-Q-3 | G12C-Q-3 | G12K-Q-3 | G12KC-Q-3 | 12 | 3 | +0.06 +0.08 | 7 | 25 | |||||
| G12-Q-3.5 | G12C-Q-3.5 | G12K-Q-3.5 | G12KC-Q-3.5 | 12 | 3.5 | +0.06 +0.08 | 8 | 25 | |||||
| G12-Q-4 | G12C-Q-4 | G12K-Q-4 | G12KC-Q-4 | 12 | 4 | +0.07 +0.09 | 9 | 25 | |||||
| G12-Q-4.5 | G12C-Q-4.5 | G12K-Q-4.5 | G12KC-Q-4.5 | 12 | 4.5 | +0.07 +0.09 | 9 | 25 | |||||
| G12-Q-5 | G12C-Q-5 | G12K-Q-5 | G12KC-Q-5 | 12 | 5 | +0.08 +0.10 | 11 | 25 | |||||
| G12-Q-5.5 | G12C-Q-5.5 | G12K-Q-5.5 | G12KC-Q-5.5 | 12 | 5.5 | +0.08 +0.10 | 11 | 25 | |||||
| G12-Q-6 | G12C-Q-6 | G12K-Q-6 | G12KC-Q-6 | 12 | 6 | +0.08 +0.10 | 13 | 25 | |||||
| G12-Q-7 | G12C-Q-7 | G12K-Q-7 | G12KC-Q-7 | 12 | 7 | +0.08 +0.10 | 15 | 25 | |||||
| G12-Q-8 | G12C-Q-8 | G12K-Q-8 | G12KC-Q-8 | 12 | 8 | +0.08 +0.10 | 17 | 25 | |||||
| G12-Q-9 | G12C-Q-9 | G12K-Q-9 | G12KC-Q-9 | 12 | 9 | +0.09 +0.11 | 19 | 25 | |||||
| G12-Q-10 | G12C-Q-10 | G12K-Q-10 | G12KC-Q-10 | 12 | 10 | +0.10 +0.12 | 21 | 25 | |||||
| G12-Q-11 | G12C-Q-11 | G12K-Q-11 | G12KC-Q-11 | 12 | 11 | +0.10 +0.12 | 21 | 25 | |||||
| G12-Q-12 | G12C-Q-12 | G12K-Q-12 | G12KC-Q-12 | 12 | 12 | +0.11 +0.13 | 21 | 25 | |||||
GP12 / GP12C 六角ブローチ（インチサイズ）
GP12 / GP12C 六角ブローチ（インチサイズ）GP12 / GP12Cブローチ 軸径φ12インチサイズ
六角ブローチ(E)
"G12" - "G12K"標準ブローチ
"G12C" - "G12KC" クーラントスルーブローチ
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチ ヘッド |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||||||
| 標準 | ★ | 内部給油 | ★ | 標準 | ★ | 内部給油 | ★ | d | A | L1 | L | ||
| GP12-E-3/32" | GP12C-E-3/32" | GP12K-E-3/32" | GP12KC-E-3/32" | 12 | 2.38 | +0.06 +0.08 | 5 | 25 | 標準 BR-G12B BR-G12 シリーズ クーラント スルー BRC-G12B BRC-G12 シリーズ |
||||
| GP12-E-1/8" | GP12C-E-1/8" | GP12K-E-1/8" | GP12KC-E-1/8" | 12 | 3.17 | +0.07 +0.09 | 6 | 25 | |||||
| GP12-E-5/32" | GP12C-E-5/32" | GP12K-E-5/32" | GP12KC-E-5/32" | 12 | 3.97 | +0.08 +0.10 | 8 | 25 | |||||
| GP12-E-3/16" | GP12C-E-3/16" | GP12K-E-3/16" | GP12KC-E-3/16" | 12 | 4.76 | +0.08 +0.10 | 9 | 25 | |||||
| GP12-E-7/32" | GP12C-E-7/32" | GP12K-E-7/32" | GP12KC-E-7/32" | 12 | 5.55 | +0.08 +0.10 | 11 | 25 | |||||
| GP12-E-1/4" | GP12C-E-1/4" | GP12K-E-1/4" | GP12KC-E-1/4" | 12 | 6.35 | +0.08 +0.10 | 13 | 25 | |||||
| GP12-E-9/32" | GP12C-E-9/32" | GP12K-E-9/32" | GP12KC-E-9/32" | 12 | 7.14 | +0.09 +0.11 | 16 | 25 | |||||
| GP12-E-5/16" | GP12C-E-5/16" | GP12K-E-5/16" | GP12KC-E-5/16" | 12 | 7.93 | +0.09 +0.11 | 16 | 25 | |||||
| GP12-E-3/8" | GP12C-E-3/8" | GP12K-E-3/8" | GP12KC-E-3/8" | 12 | 9.52 | +0.10 +0.12 | 18 | 25 | |||||
| GP12-E-7/16" | GP12C-E-7/16" | GP12K-E-7/16" | GP12KC-E-7/16" | 12 | 11.11 | +0.11 +0.13 | 21 | 25 | |||||
| GP12-E-1/2" | GP12C-E-1/2" | GP12K-E-1/2" | GP12KC-E-1/2" | 12 | 12.70 | +0.12 +0.14 | 21 | 25 | |||||
| GP12-E-9/16"* | GP12C-E-9/16"* | GP12K-E-9/16"* | GP12KC-E-9/16"* | 12 | 14.28 | +0.12 +0.14 | 21 | 25 | |||||
GP12 / GP12C 四角ブローチ（インチサイズ）
GP12 / GP12C 四角ブローチ（インチサイズ）四角ブローチ(Q)
"GP12" - "GP12K" 標準ブローチ
"G12C" - "G12KC" クーラントスルーブローチ
★＝国内在庫
| 製品コード（材質） | 詳細 | 対応 ブローチ ヘッド |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | |||||||||||
| 標準 | ★ | 内部給油 | ★ | 標準 | ★ | 内部給油 | ★ | d | A | L1 | L | |
| GP12-Q-3/32" | GP12C-Q-3/32" | GP12K-Q-3/32" | GP12KC-Q-3/32" | 12 | 2,38 +0,06 +0,08 | 5 | 25 | 標準 BR-G12B BR-G12 シリーズ クーラント スルー BRC-G12B BRC-G12 シリーズ |
||||
| GP12-Q-1/8" | GP12C-Q-1/8" | GP12K-Q-1/8" | GP12KC-Q-1/8" | 12 | 3,17 +0,07 +0,09 | 6 | 25 | |||||
| GP12-Q-5/32" | GP12C-Q-5/32" | GP12K-Q-5/32" | GP12KC-Q-5/32" | 12 | 3,97 +0,08 +0,10 | 8 | 25 | |||||
| GP12-Q-3/16" | GP12C-Q-3/16" | GP12K-Q-3/16" | GP12KC-Q-3/16" | 12 | 4,76 +0,08 +0,10 | 9 | 25 | |||||
| GP12-Q-7/32" | GP12C-Q-7/32" | GP12K-Q-7/32" | GP12KC-Q-7/32" | 12 | 5,55 +0,08 +0,10 | 11 | 25 | |||||
| GP12-Q-1/4" | GP12C-Q-1/4" | GP12K-Q-1/4" | GP12KC-Q-1/4" | 12 | 6,35 +0,08 +0,10 | 15 | 25 | |||||
| GP12-Q-9/32" | GP12C-Q-9/32" | GP12K-Q-9/32" | GP12KC-Q-9/32" | 12 | 7,14 +0,09 +0,11 | 16 | 25 | |||||
| GP12-Q-5/16" | GP12C-Q-5/16" | GP12K-Q-5/16" | GP12KC-Q-5/16" | 12 | 7,93 +0,09 +0,11 | 16 | 25 | |||||
| GP12-Q-3/8" | GP12C-Q-3/8" | GP12K-Q-3/8" | GP12KC-Q-3/8" | 12 | 9,52 +0,10 +0,12 | 18 | 25 | |||||
| GP12-Q-7/16" | GP12C-Q-7/16" | GP12K-Q-7/16" | GP12KC-Q-7/16" | 12 | 11,11 +0,11 +0,13 | 21 | 25 | |||||
| GP12-Q-1/2" | GP12C-Q-1/2" | GP12K-Q-1/2" | GP12KC-Q-1/2" | 12 | 12,70 +0,12 +0,14 | 21 | 25 | |||||
| GP12-Q-9/16"* | GP12C-Q-9/16"* | GP12K-Q-9/16"* | GP12KC-Q-9/16"* | 12 | 14,28 +0,12 +0,14 | 21 | 25 | |||||
GT12 / GT12C TORXⓇブローチ
GT12 / GT12C TORXⓇブローチ
"GT12" - "GT12C" 標準ブローチ
標準ブローチ
クーラントスルーブローチ
TORXⓇブローチ
(*) = 市販ねじMAX規格の穴深さ目安
★＝国内在庫
| A | B | C | H max(*) | TORX® | 製品コード（材質） | 対応 ブローチヘッド |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||||||
| 標準 | ★ | 内部給油 | ★ | 標準 | ★ | 内部給油 | ★ | ||||||
| 1,214 | 0,884 | 1,2 | 0,40 | 3 | GT12-T3 | ★ | / | GT12K-T3 | / | 標準 BR-G12B BR-G12 シリーズ クーラント スルー BRC-G12B BRC-G12 シリーズ |
|||
| 1,374 | 0,996 | 1,2 | 0,50 | 4 | GT12-T4 | ★ | GT12K-T4 | ||||||
| 1,499 | 1,097 | 1,5 | 1,00 | 5 | GT12-T5 | ★ | GT12K-T5 | ||||||
| 1,778 | 1,293 | 1,7 | 1,20 | 6 | GT12-T6 | ★ | GT12K-T6 | ||||||
| 2,095 | 1,521 | 1,7 | 1,50 | 7 | GT12-T7 | ★ | GT12K-T7 | ||||||
| 2,418 | 1,756 | 2,0 | 1,70 | 8 | GT12-T8 | ★ | GT12C-T8 | GT12K-T8 | GT12KC-T8 | ||||
| 2,603 | 1,889 | 2,0 | 1,70 | 9 | GT12-T9 | ★ | GT12C-T9 | GT12K-T9 | GT12KC-T9 | ||||
| 2,844 | 2,057 | 2,0 | 2,00 | 10 | GT12-T10 | ★ | GT12C-T10 | GT12K-T10 | GT12KC-T10 | ||||
| 3,378 | 2,438 | 3,0 | 3,00 | 15 | GT12-T15 | ★ | GT12C-T15 | GT12K-T15 | GT12KC-T15 | ||||
| 3,962 | 2,857 | 3,5 | 3,00 | 20 | GT12-T20 | ★ | GT12C-T20 | GT12K-T20 | GT12KC-T20 | ||||
| 4,559 | 3,276 | 4,0 | 3,50 | 25 | GT12-T25 | ★ | GT12C-T25 | GT12K-T25 | GT12KC-T25 | ||||
| 5,118 | 3,672 | 4,0 | 3,50 | 27 | GT12-T27 | ★ | GT12C-T27 | GT12K-T27 | GT12KC-T27 | ||||
| 5,651 | 4,064 | 4,5 | 3,50 | 30 | GT12-T30 | ★ | GT12C-T30 | GT12K-T30 | GT12KC-T30 | ||||
| 6,807 | 4,889 | 5,0 | 4,00 | 40 | GT12-T40 | ★ | GT12C-T40 | GT12K-T40 | GT12KC-T40 | ||||
| 7,975 | 5,689 | 5,5 | 5,20 | 45 | GT12-T45 | ★ | GT12C-T45 | GT12K-T45 | GT12KC-T45 | ||||
| 8,991 | 6,502 | 6,0 | 6,00 | 50 | GT12-T50 | ★ | GT12C-T50 | GT12K-T50 | GT12KC-T50 | ||||
| 11,404 | 8,089 | 7,0 | 7,00 | 55 | GT12-T55 | ★ | GT12C-T55 | GT12K-T55 | GT12KC-T55 | ||||
| 13,487 | 9,677 | 7,5 | 7,50 | 60 | GT12-T60 | ★ | GT12C-T60 | GT12K-T60 | GT12KC-T60 | ||||
GT12 / GT12C TORXⓇPLUSブローチ
GT12 / GT12C TORXⓇPLUSブローチ
"GT12" - "GT12C" 標準ブローチ
標準ブローチ
クーラントスルーブローチ
TORXⓇPLUSブローチ
(*) = 市販ねじMAX規格の穴深さ目安
★＝国内在庫
| A | B | C | H max(*) | TORX® | 製品コード（材質） | 対応 ブローチ ヘッド |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS | 焼結金属 | ||||||||||||
| 標準 | ★ | 内部給油 | ★ | 標準 | ★ | 内部給油 | ★ | ||||||
| 1,778 | 1,381 | 1,7 | 1,20 | 6 | GT12-IP6 | / | GT12K-IP6 | / | 標準 BR-G12B BR-G12 シリーズ クーラント スルー BRC-G12B BRC-G12 シリーズ |
||||
| 2,095 | 1,606 | 1,7 | 1,50 | 7 | GT12-IP7 | GT12K-IP7 | |||||||
| 2,418 | 1,860 | 2,0 | 1,70 | 8 | GT12-IP8 | GT12C-IP8 | GT12K-IP8 | GT12KC-IP8 | |||||
| 2,603 | 2,014 | 2,0 | 1,70 | 9 | GT12-IP9 | GT12C-IP9 | GT12K-IP9 | GT12KC-IP9 | |||||
| 2,844 | 2,174 | 2,0 | 2,00 | 10 | GT12-IP10 | GT12C-IP10 | GT12K-IP10 | GT12KC-IP10 | |||||
| 3,378 | 2,606 | 3,0 | 3,00 | 15 | GT12-IP15 | GT12C-IP15 | GT12K-IP15 | GT12KC-IP15 | |||||
| 3,962 | 3,088 | 3,5 | 3,00 | 20 | GT12-IP20 | GT12C-IP20 | GT12K-IP20 | GT12KC-IP20 | |||||
| 4,559 | 3,492 | 4,0 | 3,50 | 25 | GT12-IP25 | GT12C-IP25 | GT12K-IP25 | GT12KC-IP25 | |||||
| 5,118 | 3,990 | 4,0 | 3,50 | 27 | GT12-IP27 | GT12C-IP27 | GT12K-IP27 | GT12KC-IP27 | |||||
| 5,651 | 4,391 | 4,5 | 3,50 | 30 | GT12-IP30 | GT12C-IP30 | GT12K-IP30 | GT12KC-IP30 | |||||
| 6,807 | 5,283 | 5,0 | 4,00 | 40 | GT12-IP40 | GT12C-IP40 | GT12K-IP40 | GT12KC-IP40 | |||||
| 7,975 | 6,141 | 5,5 | 5,20 | 45 | GT12-IP45 | GT12C-IP45 | GT12K-IP45 | GT12KC-IP45 | |||||
| 8,991 | 6,923 | 6,0 | 6,00 | 50 | GT12-IP50 | GT12C-IP50 | GT12K-IP50 | GT12KC-IP50 | |||||
| 11,385 | 8,766 | 7,0 | 7,00 | 55 | GT12-IP55 | GT12C-IP55 | GT12K-IP55 | GT12KC-IP55 | |||||
| 13,442 | 10,350 | 7,5 | 7,50 | 60 | GT12-IP60 | GT12C-IP60 | GT12K-IP60 | GT12KC-IP60 | |||||
