QUICK転造ローレットツールformknurling

干渉の少ないローレット加工

切削ローレット工具が使えない。そんな時には転造ローレット工具があります。

当社には毎日ローレット工具を探している、というお客様からお問い合わせを頂いております。切削と転造どっちがいいの?よく聞かれる質問です。仕上がりが綺麗で設定も比較的容易な切削を第一にお勧めしています。でも切削ローレット工具が使えないワークもあります。そんな時にお勧めしているのが転造ローレット工具です。
(転造ローレット工具は2018年ラインナップが更新されました)

切削ローレット工具が使えないワークとは?

下記に当てはまる場合は転造ローレットを検討すべきです。

  • 1

    x方向切り込み時にホイール全体がワークに当たってしまうワーク
    (例/ワークの先端部ではなく中間部にローレットを加工する場合など)

  • 2

    フランジの直前までローレット指示があるワーク

  • 3

    ホイールの厚みより加工する長さが短いワーク
    (X方向に押し付けるだけとなり転造加工と変わらない。剛性のある転造ローレット工具の方が有利)

  • 4

    山数、山角度、山高さ、頂点や谷底にRが指定されている
    ローレットでは精密な形状の成型は不可能な為、セレーション/スプラインとしてそれらの加工方法を検討したほうが良いでしょう。 例えば旋盤でのセレーション/スプライン加工方法としてはホブ加工やフライカッティング加工があります。

x方向切り込み時にホイール全体がワークに当たってしまうワーク

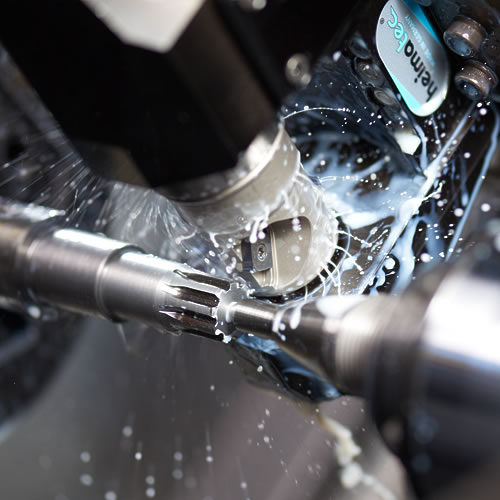

フライカッティング加工

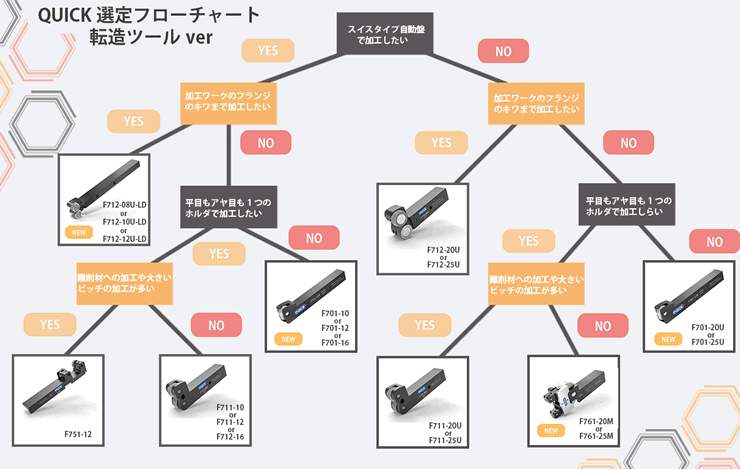

QUICK選定フローチャート 転造ツールバージョン

転造式の商品ラインナップ

F701

小さく・速く・簡単な1つ駒仕様で、正確な芯高、平行度を調整することが可能です。

F701仕様書
F701仕様書

スペアパーツF701

ピン F701

F701仕様書

部品図(※クリックでPDFが開きます)

転造式ローレット寸法図 F701
転造式ローレット寸法図 F701

F711

ホイールを付け替えれば 一本のホルダでストレート、クロスパターン、ダイヤモンドパターンの3通りの主なパターンの加工ができます。

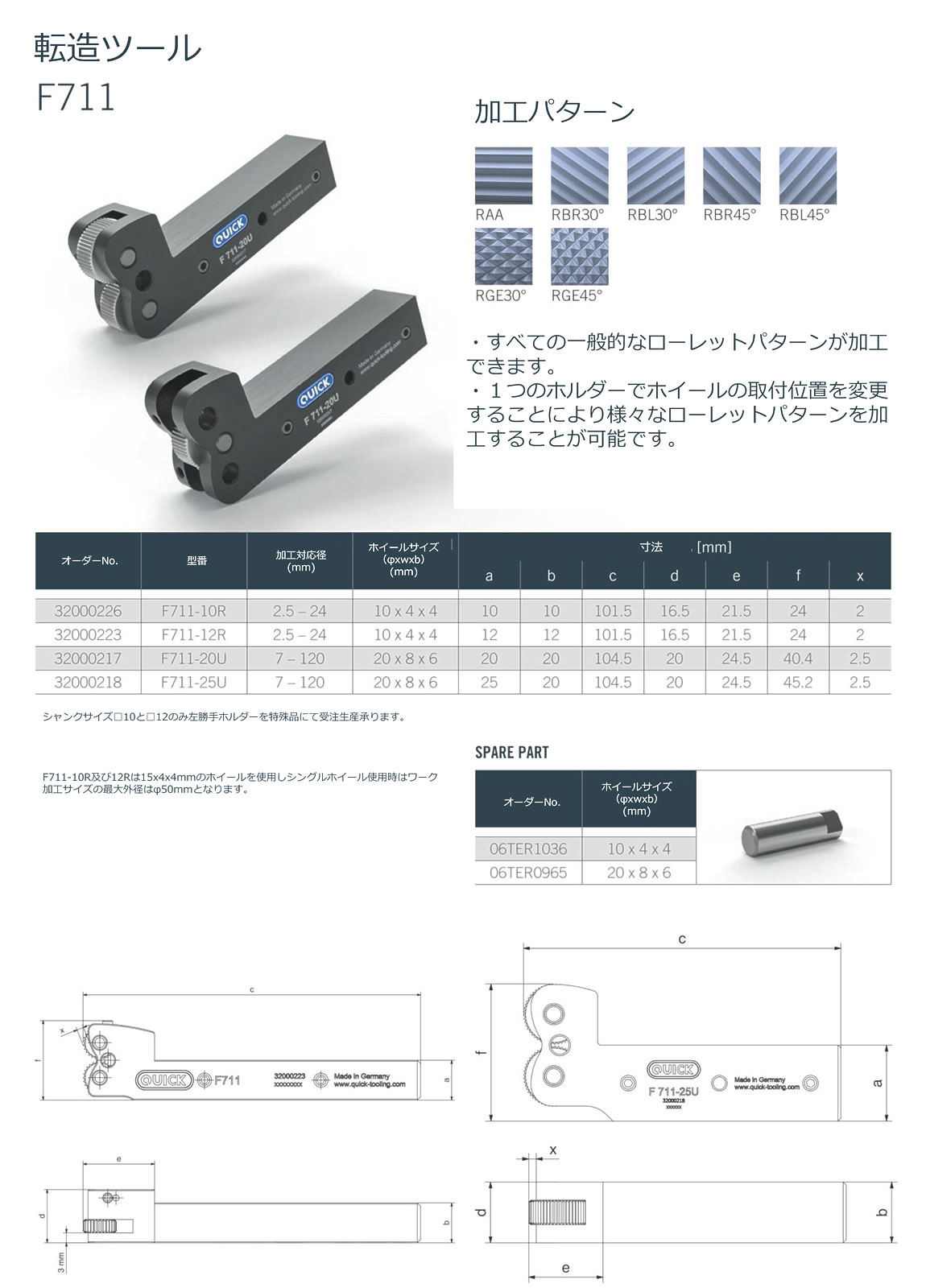

F711仕様書

部品図(※クリックでPDFが開きます)

転造式ローレット寸法図 F711
転造式ローレット寸法図 F711

F712

F711と違い、ホイール支持が片持ち式になっています。F711より肩際まで寄せることができます。その分剛性が落ちるので非鉄金属以外の材料やピッチ0.8以上の加工にはあまりお勧めしません。まずはF711を検討した方がいいでしょう。

スイス型NC旋盤、自動盤、卓上旋盤用

転造式ローレット F712 LDタイプ
ワークへの加工パターン (DIN 82)
転造式ローレット F712LDタイプ ワーク加工パターン
使用するホイールの種類 (DIN 403)
転造式ローレット F712LDタイプ ホイール 転造式ローレット F712LDタイプ 寸法表
製品特徴
  • スイスタイプ自動盤に最適
  • ほとんどのローレットパターンに対応
  • 肩際への加工が可能
  • 平行度を調整することが可能
    *LDタイプはF712に比べてヘッド部を小さくすることでスイスタイプに最適化しました。
寸法図
転造式ローレット寸法図 F712LDタイプ
部品図(※クリックでPDFが開きます)
転造式ローレット寸法図 F712

転造式ローレット F712
ワークへの加工パターン (DIN 82)
転造式ローレット F712タイプ ワーク加工パターン
使用するホイールの種類 (DIN 403)
転造式ローレット F712タイプ ホイール 転造式ローレット F712 寸法表
製品特徴
  • ほとんどのローレットパターンに対応
  • 肩際への加工が可能
  • 正確な芯高
  • 平行度を調整することが可能
寸法図
転造ローレット寸法図 F712
部品図(※クリックでPDFが開きます)
転造式ローレット寸法図 F712 転造式ローレット寸法図 F712

F751

F751は櫛刃の自動旋盤で隣の工具との干渉を避ける為に開発されました。横から押し付けるのではなく、二つのホイールの接線上で加工するので加工時にワークが逃げにくいのも特徴です。シャンクは芯高12mmのみの展開となっています。

F751仕様書

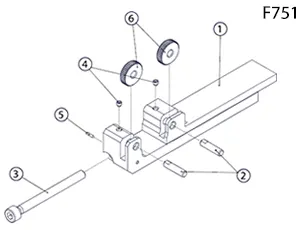

部品図(※クリックでPDFが開きます)

転造式ローレット寸法図 F751

F761

製品特徴

  • 挟み込みで加工するため高い安定性
  • ホイールキャリアはそれぞれ調整することが可能
  • 独自構造によりワーク真円度に狂いがあっても補正することが可能
  • ジョーとホイールを交換することで対応加工径を拡張することが可能
  • セッティングゲージで加工径調整が容易

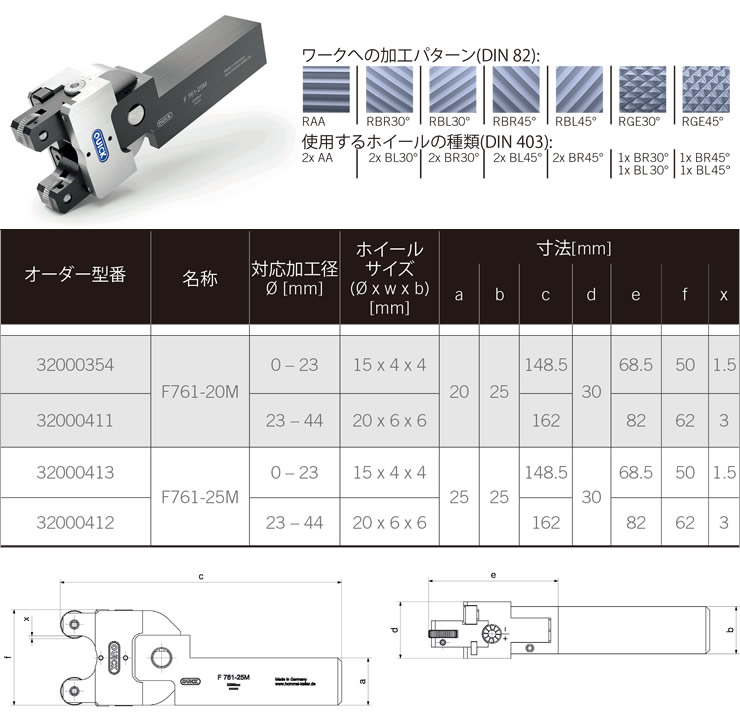

F761仕様書

スペアパーツF761

スペアパーツF761

部品図(※クリックでPDFが開きます)

転造式ローレット寸法図 F761

F792

ワークを正面から飲み込むようにして加工します。シャンクはパイプ状になっているので、長いワークに最適です。

F792仕様書

部品図(※クリックでPDFが開きます)

転造式ローレット寸法図 F792

F791

F792よりも剛性を重視した設計になっています。φ1.8からの加工に使えるのも特徴です。ホイールが単純なドーナツ形状になっているので、F792よりもランニングコストに優位性があります。

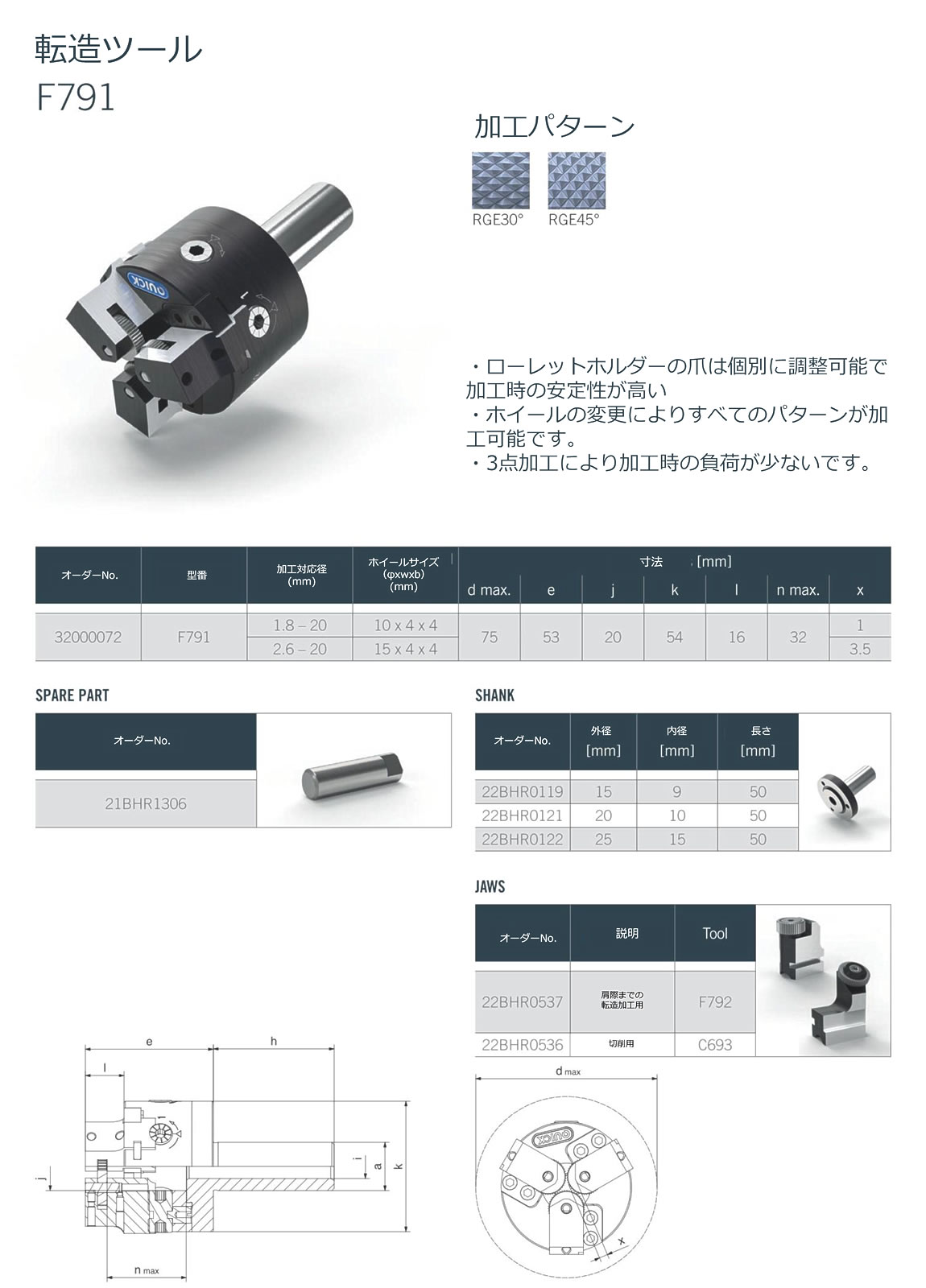

F791仕様書

部品図(※クリックでPDFが開きます)

転造式ローレット寸法図 F791

ホイールの商品ラインナップ

ホルダの型式によって組み合わせて使えるホイールの寸法が決まり、加工するパターンによってピッチとリード角が決まります。リード角によって標準ピッチが異なりますのでご注意ください。 下記表にないサイズは受注製作品扱いになります。番手、モジュール規格、百分台のピッチのホイールの製作は行なっておりません。

ローレットホイール 転造ローレット用

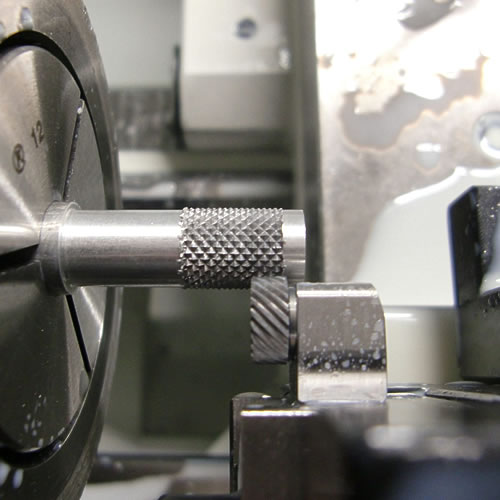

転造加工 ワークサンプル

※それぞれクリックで拡大画像を表示します。切削加工のワークサンプルはこちら

ローレット加工 転造 ダイヤモンド ステンレス

転造 ダイヤモンド ステンレス

ローレット加工 転造 クロス アルミ

転造 クロス アルミ

ローレット加工 転造 平目 アルミ

転造 平目 アルミ

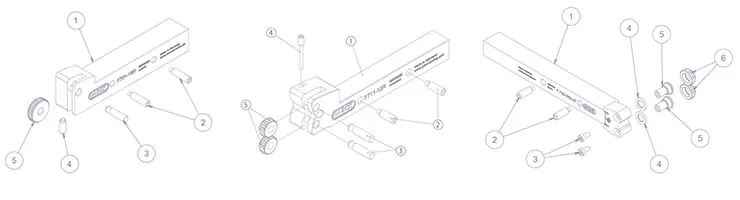

部品図ダウンロード一覧

転造ローレット部品図sample

転造ローレットのご注文、お問合せの際にお使いください。
切削ローレットの部品図ダウンロードは別ページをご覧ください。)

  1. F701-20U、25U
  2. F701-10R、12R、16R
  3. F711-10R、12R
  4. F711-20U、25U
  5. F712-10R、12R
  6. F712-08U-LD、10U-LD、12U-LD
  7. F712-20U、25U
  8. F751
  9. F761-A
  10. F791
  11. F792
