QUICK切削ローレットツールcutknurling

低負荷、高品質ローレット加工

切削ローレット

切削ローレットツールとは

QUICKローレット(ナーリング)ツールの特長

QUICKローレット(ナーリング)ツールは、QUICKブランドの永年の経験と研究によって開発された切削式ローレット工具で、従来型押転造によるローレット加工方法を根本から変えたユニークなローレット工具です。

現在では世界各国のユーザーに流通しその効果を発揮しています。日本でも発売から30年以上の歴史があり、様々なノウハウを蓄積しつづけています。

QUICKローレットツールシリーズは旋盤に取り付けて使用できます。旋盤の目的である切削での加工なので、型押し転造にくらべて負荷が小さく、材料や機械へのストレスを最小限に押さえています。転造が不可能な素材に対しても加工が可能です。

回転数が速い為、加工時間が短いのも特長です。山の頂点がシャープに仕上るので塑性変形よりも、キレイな仕上がりになります。加工時間や段取り時間の短縮ができるだけでなく、品質も劇的に向上させることが出来ます。

QUICKを使用するメリット

  • 1

    仕上がりがキレイ
    転造方式に比べ山の仕上りがシャープになります

  • 2

    加工時間短縮
    通常の切削と比較的に同じ周速と送りでの加工が可能

  • 3

    様々な材質に対応
    樹脂、鋳物、ステンレスなど従来品では加工しにくい材質が簡単に加工可能

  • 4

    デリケートなワークも加工できる
    中空材や、細長くデリケートなワークも加工可能

  • 5

    機械の負担が少ない
    切削なので機械の負担が従来品に比べて非常に少ない

  • 6

    加工が安定
    精密なローレット加工が可能で、負荷が少ない為安定した加工が可能

  • 7

    セッティング・調整が簡単
    比較的負荷の大きい平目加工も容易に芯と平行にできます

  • 8

    様々な機械で使える
    QUICKローレットツールシリーズは全てのNC旋盤やターニングセンタに適応

  • 9

    対応ピッチ・パターンが豊富
    平目・斜目・綾目など様々なパターンの幅広いピッチに対応

ホルダの選定

どのホルダを選定するかは、主に下記のことより決定します。

  1. 加工したいパターンは?

    ダイヤ、クロス、ストレート、スパイラル(別途加工パターン表)

  2. 被削材(加工物)の外径は?

    Ø1.5~3000(通常はØ250まで、それ以上は大型旋盤用)

  3. 使用する旋盤の種類は?

    NC旋盤、汎用旋盤、自動盤、大型旋盤等

  4. ローレットのピッチは?

    0.3~4.0(2.0~4.0は大型旋盤用)

※注意※
汎用旋盤用は全て右勝手で芯がシャンクの中心に位置してサイズは決まっているので型式のみで選定できますが、NC旋盤用は型式の後にシャンクサイズ(角)と右勝手(R)と左勝手(L)をご指定ください。

勝手の見分け方

NC旋盤のツールホルダには勝手があります。下図の通り通常正回転で使用するのが右勝手(汎用旋盤と同じ回転方向)、逆回転で使用するのが左勝手となります。NC旋盤用ホルダは全てシャンクの上面が芯高となりますので回転方向に対してシャンクの位置とホイールの向きにご注意ください。

ローレット 主軸(チャック)から見たワークの回転方向とホルダの向き

例 LA/KF-HM

主軸(チャック)から見たワークの回転方向とホルダの向き。

QUICK選定フローチャート 切削ツール平目バージョン

切削式の商品ラインナップ

シングルホイールタイプ

シングルホールタイプ パターン

加工パターン

シングルホイールタイプ(FLタイプ)⇒ 平目(ストレートパターン)・斜目(スパイラルパターン)用切削式ローレットは溝を円周上に削っていくのでホイールを一つ材料の上に走らせると交差の無い1方向の溝を削って行きます。

シ主に平目や斜目(ラセン目)削るときにFL型を使用します。このとき平目はリード角30゚のカッタ、斜目は45゚スパイラルの場合リード角15゚のカッタ、30゚スパイラルの場合リード角(0゚)90゚のカッタを使用します。ヘッドはダブルホイールタイプに比べコンパクトで、調整も単純明快です。

C601

スイス型NC旋盤、自動盤、卓上旋盤用

2022年4月生産分から新仕様となり、旧仕様無くなり次第順次切り替えとなります。

C601(旧型番:LA/FL)

切削式ローレット C601※旧型

寸法図

ローレット寸法図 C601※旧型

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 C601※旧型

C601-N/C601-NB

切削式ローレット C601-NB
製品特徴
  • スイスタイプの自動盤に最適。
  • Nタイプはシャンク部とヘッド部を一体式にすることでC601と比べて剛性を向上させました。
  • NBタイプはC611に比べヘッド部のサイズがコンパクト化、芯調整機能を排除することで剛性を強化し、よりスイスタイプに最適化しました。
切削式ローレット C601-NB 寸法表

寸法図(※クリックで拡大)

切削式ローレット寸法図 C601-NB

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 C601-NB

C601-N

切削式ローレット C601-N
製品特徴
  • 最小限のサイズで最高の安定製。
  • C611タイプから芯調整機能を排除し剛性を強化しました。
切削式ローレット C601-N 寸法表

寸法図(※クリックで拡大)

切削式ローレット寸法図 C601-N

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 C601-N

スペアパーツ C601-N

E-KIT C601

切削式ローレット寸法図 C601 スペアパーツ

超硬ブッシュ×1、ワッシャ×1、ボルト×1のセットです。

C611-□10.12.16(旧型式:A1/FL-HM)

NC旋盤、汎用小型旋盤、スイス型NC旋盤、複合NC旋盤用

ローレット C611-□10.12.16
ローレット オフセット使用例 C611-□10.12.16

オフセット使用例

加工能力 Ø3~50
使用ホイール径 14.5mm
ピッチの種類 0.4・0.5・0.6・0.8・1.0・1.2
シャンク
(幅)×(厚)×(長)
16×10/12/16×80mm
勝手は自在に変更可能
型番 10H×16W=A1/FL-HM10
12H×16W=A1/FL-HM12
16□=A1/FL-HM16
重量 500g

※スイス型NC旋盤用には専用オフセットアダプタの取り付けが必要

寸法図

ローレット寸法図 C611-□10.12.16

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 c611

C611-□20.25(旧型式:A2/FL-HM)

NC旋盤、汎用旋盤、複合NC旋盤、ターニングセンタ用

ローレット C611-□20.25
加工能力 Ø8~250
使用掘ホイール径 21.5mm
ピッチの種類 0.5・0.6・0.8・1.0・1.2・1.5・1.6・2.0
シャンク
(角)×(長)
20H×25W×110mm =A2/FL-HM20
25□×110mm=A2/FL-HM25
勝手は自在に変更できる
重量 1Kg

寸法図

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 c611 20

C621(旧型式:M/FL-HM)

大型旋盤用

ローレット C621
加工能力 Ø20~3000
使用掘ホイール径 42mm
ピッチの種類 1.5, 2.0, 3.0
シャンク
(幅)×(厚)×(長)
35×27×120mm
重量 1.7Kg

寸法図

ローレット寸法図 C621

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 c621

スペアパーツ C621 / C622

E-KIT C621 / C622

超硬ブッシュ×1、ワッシャ×1、ボルト×1のセットです。

ダブルホイールタイプ

加工パターン

ダブルホイールタイプ パターン

ダブルホイールタイプ(KFタイプ)⇒菱形目(ダイヤモンドパターン)・四角目(クロスパターン)・平目(ストレートパターン)用KFタイプは、加工パターンのバリエーションに富んでいます。写真に見えるダイヤルの数値を材料径に合わせることにより、ホイールの接点を円弧に対して可変する事が出来る万能性を備えています。

C602

スイス型NC旋盤、自動盤、卓上旋盤用

2022年4月生産分から新仕様となり、旧仕様無くなり次第順次切り替えとなります。

C602 【旧型番LA/KF】

切削式ローレット C602※旧型

寸法図

ローレット寸法図 C602※旧型

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 C602※旧型

C602-N/NB

切削式ローレット C601-NB
製品特徴
  • スイスタイプの自動盤に最適
  • シャンク上端とホイール加工点を同一線上に配置
  • シャンク上端=芯高
  • 径調整が容易
  • 小径ワーク向けツール
    *C602よりヘッド部の突き出しを短くすることでよりスイスタイプ自動盤に最適化しました。
切削式ローレット C602-NB 寸法表

寸法図(※クリックで拡大)

切削式ローレット寸法図 C601-NB

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 C602
切削式ローレット寸法図 C602

C602-N

切削式ローレット C601-N
製品特徴
  • 最小限のサイズで最大限の剛性
  • 小径ワークも加工可能
  • 径調整が容易
    *C612の芯高調整機能を排除し剛性を向上させました。
切削式ローレット C602-N 寸法表

寸法図(※クリックで拡大)

切削式ローレット寸法図 C601-NB

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 C602

スペアパーツ C602-N

E-KIT C602

切削式ローレット寸法図 C602 スペアパーツ1

シャンク C602-N

切削式ローレット寸法図 C602 スペアパーツ2

交換用ヘッド C602-N

切削式ローレット寸法図 C602 スペアパーツ3

C612-□10.12.16(旧型式:A1/KF-HM)

NC旋盤、汎用小型旋盤、スイス型NC旋盤、複合NC旋盤用

ローレット C612-□10.12.16
ローレット オフセット使用例

オフセット使用例

加工能力 Ø3~50
使用ホイール径 14.5mm
ピッチの種類 0.4・0.5・0.6・0.8・1.0・1.2
シャンク
(幅)×(厚)×(長)
16×10/12/16×80mm
勝手は自在に変更可能
型番 10H×16W=A1/KF-HM10
12H×16W=A1/KF-HM12
 16□=A1/KF-HM16
重量 500g

※スイス型NC旋盤用には専用オフセットアダプタの取り付けが必要

寸法図

ローレット寸法図C612-□10.12.16

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 c612

C612-□20.25(旧型式:A2/KF-HM)

NC旋盤、汎用旋盤、複合NC旋盤、ターニングセンタ用

ローレット C612-□20.25
加工能力 Ø8~250
使用ホイール径 21.5mm
ピッチの種類 0.5・0.6・0.8・1.0・1.2・1.5・1.6・2.0
シャンク
(角)×(長)
20H×25W×110mm =A2/KF-HM20
25□×110mm=A2/KF-HM25
勝手は自在に変更できる
重量 1.1Kg

寸法図

ローレット寸法図 C612-□20.25

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 c612

C622_40R(旧型式:MI/KF-HM)

大型旋盤用 ※画像は「C622_57R」です

ローレット C622_40R
加工能力 Ø20~1000
使用ホイール径 32 x 8 x 14mm
ピッチの種類 1.5・2.0・2.5・3.0
シャンク
(幅)×(厚)×(長)
H40xW45x166.5mm
型番
重量 -

寸法図(※クリックで拡大)

ローレット寸法図 C622_40R

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 c622

C622_57R(旧型式:MII/KF-HM)

大型旋盤用

ローレット C622_57R
加工能力 Ø30~3000
使用ホイール径 42 x 12 x 18mm
ピッチの種類 1.5・2.0・2.5・3.0
シャンク
(幅)×(厚)×(長)
H40xW45x166.5mm
型番
重量 -

寸法図(※クリックで拡大)

ローレット寸法図 C622_57R

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 c622

スペアパーツ C621 / C622

E-KIT C621 / C622

超硬ブッシュ×1、ワッシャ×1、ボルト×1のセットです。

トリプルホイールタイプ

加工パターン

ダブルホイールタイプ パターン

トリプルホイールタイプ⇒菱形目(ダイヤモンドパターン)・四角目(クロスパターン)パターンの加工が可能ですが、写真の通り3つのホイールの中心に材料を導入して加工する仕組みになっています。 材料を逃がさずバランスよく削れるため、細長い材料でも均等に削る事が出来ます。シャンクの内径に納まる材料径であれば長さの制限はありません。また独立三爪方式になっているため、セッティングが簡単です。

C693(旧型式:STR)

寸法図(※クリックで拡大)

ローレットC693寸法図

部品図(※クリックでPDFが開きます)

切削式ローレット寸法図 c693
仕様

C693ホルダは自動盤、タレット旋盤六軸自動盤、NC旋盤等で使用できます。ダイヤモンドパターン、クロスパターンの加工ができます。独立三爪方式のため材料を逃がさず、バランスよく削ることができるので、薄肉パイプ状のワーク、外径の細い長物ワーク等に最適です。

仕様

C693はそれぞれ各旋盤のツールシャンクホール径にあったシャンクを用意しております。シャンクは、全て焼きいれ、研磨しております。

ホイールに関して

■C693用ホイール

外径:O14.5

ダイヤモンドパターン

ダイヤモンドパターン

ホイールキャリアNo.0 ホイール90

ホイールキャリアNo.0 ホイール90

ホイールキャリアNo.1 ホイール90

ピッチ:0.4・0.5・0.6・0.8・1.0・1.2

クロスパターン

クロスパターン

ホイールキャリアNo.0 ホイール15R

ホイールキャリアNo.0 ホイール15R

ホイールキャリアNo.1 ホイール15L

ピッチ:0.5・0.6・0.8・1.0・1.2

ホイール・部品

ホイールの選定

ホイールの寸法とピッチご注文の際は下表をご参照の上(注文例)のようにご注文ください。

ホルダ型式 外径 厚み 内径 ピッチ
LA/KF-HM、LA/FL-HM 8.9 2.5 4.0 0.4,0.5,0.6,0.8,1.0
A1/KF-HM、A1/FL-HM、STR/A 14.5 3.0 5.0 0.4,0.5,0.6,0.8,1.0,1.2
A2/KF-HM、A2/FL-HM、STR/B 21.5 5.0 8.0 0.5,0.6,0.8,1.0,1.2,1.5,1.6,2.0
MI/KF-HM 32.0 8.0 14.0 1.0,1.5,2.0
MⅡ/KF-HM、M/FL-HM 42.0 12.0 18.0 1.0,1.5,2.0

上記ホルダ型式は、汎用、NC用を兼ねます。ホルダの型式によりホイールの外径が判ります。

ホイールご注文方法

(外径)×(リード角)×(ピッチ)

注文例21.5×15゚R/L×1.5=3セット

※注意※
綾目・網目等の呼称は致しておりません。リード角または加工パターンにてご指示ください。

コーティングホイールシリーズ

コーティングホイール QUICK-DUR

コーティングホイール QUICK-DUR

QUICKローレットホイールは、通常品(ハイス)にコーティングを施したシリーズを製作しております。
主に熱磨耗が大きくなる難削材(ステンレスやチタン合金)などにご提案しています。

効果

  1. ホイールの寿命延長(※材料との相性による)
  2. 仕上げ面の品質向上

パーツ(消耗部品)

ホイール以外の消耗品として下図のブッシュ、ワッシャ、ボルトがあります。
ご注文の際はご使用のホルダ型式またはホイール外径をご指定ください。

切削式ローレット 消耗品パーツ

ローレット加工パターン

表のホイールとホルダの組み合わせで様々なローレットパターンをつくります。

加工パターン ホイールのリード角 ホイールの組み合わせ ホルダ
ダイヤモンドパターン
ダイヤモンドパターン
(菱形目)
ローレット加工 - 90° KF型 = 90゚を2個使用
STR型 = 90゚を3個使用
クロスパターン
クロスパターン
(四角目)
ローレット加工 - 15° KF型 = 15゚RとLを各1個使用
STR型 = 15゚Rを2個Lを1個使用
KF型

C693型

ストレートパターン
ストレートパターン
(平目)
ローレット加工 - 30° KF型 = 30゚RとLを各1個使用
STR型 = 30゚Rを1個30゚Lを2個使用
FL型 = ホルダの勝手に従い30゚RまたはLを1個使用
スパイラルパターン
スパイラルパターン
(斜目)
ローレット加工 - 15° 30゚スパイラル = 90゚を使用
⇒ホルダの勝手で捻れ方向が決まる
45゚スパイラル=15゚RまたはLのいずれか1個
FL型

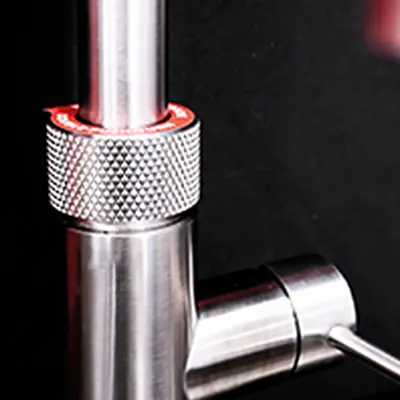

切削加工 ワークサンプル

※それぞれクリックで拡大画像を表示します。転造加工のワークサンプルはこちら

ローレット加工 切削 ダイヤモンド アルミ

切削 ダイヤモンド アルミ

ローレット加工 切削 平目 ステンレス

切削 平目 ステンレス

ローレット加工 切削 クロス 樹脂

切削 クロス 樹脂

部品図ダウンロード一覧

切削ローレット部品図sample

切削ローレットのご注文、お問合せの際にお使いください。
転造ローレットの部品図ダウンロードは別ページをご覧ください。)

  1. C601-10R、12R(旧タイプ)
  2. C601-20R、25R
  3. C601-N/NB:08R、10R、12R、16R
  4. C602-10R、12R(旧タイプ)
  5. C602-16R、20R、25R
  6. C602-N:10R、12R、16R
  7. C602-NB:10R、12R、16R
  8. C611-10M、12M、16M
  9. C611-20M、25M
  10. C612-10M、12M、16M
  11. C612-20M、25M
  12. C621-27R
  13. C622-40R
  14. C622-57R
  15. C693
