C693

QUICK 切削ローレット

3 駒式切削ローレット

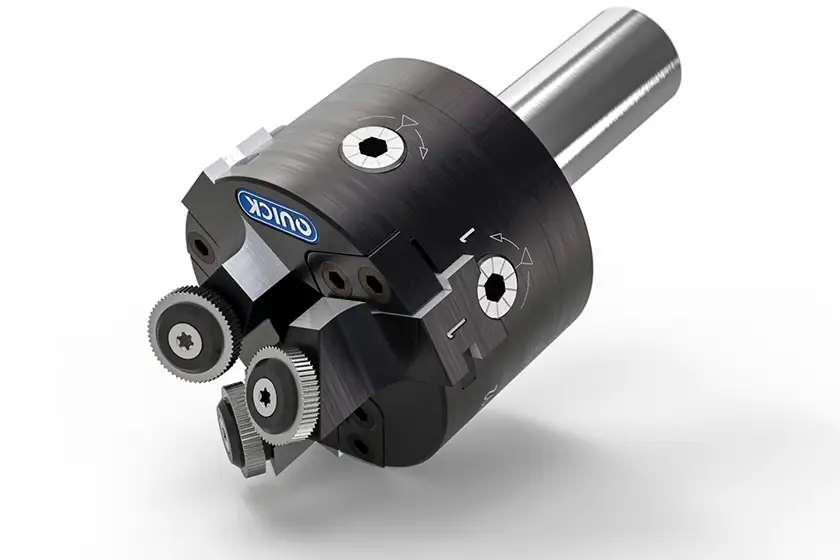

QUICK 切削ローレット C693
  • φ20以下のワークに平目とアヤ目の両方を加工することができます。

  • 3個のホイールでワーク正面から3点で保持しながら加工します。

  • 通常の切削ローレット加工と比べて、ワークがたわみにくいのが特徴です。

  • 32000029のみφ35まで加工可能ですが、転造ホルダへの換装はできません。

  • スイス型自動盤で小径・長物を加工をする場合におすすめです。 スイス型自動盤でもガイドブッシュに干渉しないデザインになっています。

  • ジョーとホイールを交換することで転造・転造肩際加工への変更ができます。

  • NC旋盤等で段差際加工をする場合におすすめです。

  • 段差際加工をしない場合には、より剛性の高いF711タイプを推奨します。

  • C693はヘッドとシャンクが別売りになっています。必要なサイズを選んでご購入ください。

加工できるローレットパターン

平目/ストレート(RAA)

アヤ目/ダイヤモンドパターン30°(RGE30°)

アヤ目/クロスパターン45°(RGE45°)

対応ピッチ 0.3~2.0mm

※使用するホイールとパターンによって対応ピッチが異なります。
詳しくは 「加工目的別 ホイール選定表」をご確認ください。

搭載できる主な設備

  • スイス型自動盤
  • 小型タレット旋盤
  • 卓上旋盤 など

ツール寸法と型番

「★」=国内在庫標準品(※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります)

オーダー型番
(右勝手)
名称 ホイール
(Ø x w x b)[mm]
対応加工径
Ø [mm]
寸法 [mm]
a b c d e f x
  32000030 C693 14.5 x 3 x 5 3.5 – 20 75 57 20 54 20 38 1.7
  32000029 C693 21.5 x 5 x 8 5.5 – 35 125 92 35 95 40 69 1.7

加工目的別 ホイール選定表

※WEB上は最新の在庫型番にて表記しているため、型番はカタログ表記と相違がある場合があります。
※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります。

平目/ストレート

※平目加工にはBR30°ホイールを1個、
BL30°ホイール2個を使用します。

「★」=国内在庫標準品

BL30°
ピッチ ホイール径 オーダー型番
0.4 φ14.5 271-604MH
0.5 φ14.5 271-605MH
0.6 φ14.5 42000541
0.8 φ14.5 42000542
1.0 φ14.5 42000207
1.2 φ14.5 42000208
BR30°
ピッチ ホイール径 オーダー型番
0.4 φ14.5 271-704MH
0.5 φ14.5 42000547
0.6 φ14.5 42000212
0.8 φ14.5 42000213
1.0 φ14.5 42000214
1.2 φ14.5 42000215
BL30°
ピッチ ホイール径 オーダー型番
0.5 φ21.5 42000244
0.6 φ21.5 272-606MH
0.8 φ21.5 42000246
1.0 φ21.5 42000556
1.2 φ21.5 42000557
1.5 φ21.5 42000249
1.6 φ21.5 42000250
2.0 φ21.5 42000560
BR30°
ピッチ ホイール径 オーダー型番
0.5 φ21.5 42000253
0.6 φ21.5 42000254
0.8 φ21.5 42000255
1.0 φ21.5 42000256
1.2 φ21.5 42000257
1.5 φ21.5 42000258
1.6 φ21.5 42000568
2.0 φ21.5 42000569

アヤ目/ダイヤモンドパターン30°(RGE30°)

※ダイヤモンドパターンの加工にはAAのホイールが3個必要となります。

AA
ピッチ ホイール径 オーダー型番
0.3 φ14.5 42000216
0.4 φ14.5 42000217
0.5 φ14.5 42000218
0.6 φ14.5 42000219
0.8 φ14.5 42000220
1.0 φ14.5 42000221
1.2 φ14.5 42000222
AA
ピッチ ホイール径 オーダー型番
0.5 φ21.5 42000262
0.6 φ21.5 42000263
0.8 φ21.5 42000264
1.0 φ21.5 42000265
1.2 φ21.5 42000266
1.5 φ21.5 42000267
1.6 φ21.5 42000268
2.0 φ21.5 42000269

アヤ目/クロスパターン45°(RGE45°)

※クロスパターンの加工にはBR15°ホイール2個、BL15°ホイールが1個必要となります。

BL15°
ピッチ ホイール径 オーダー型番
0.5 φ14.5 42000190
0.6 φ14.5 42000191
0.8 φ14.5 42000192
1.0 φ14.5 42000193
1.2 φ14.5 42000194
BR15°
ピッチ ホイール径 オーダー型番
0.5 φ14.5 42000197
0.6 φ14.5 42000198
0.8 φ14.5 42000199
1.0 φ14.5 42000200
1.2 φ14.5 42000201
BL15°
ピッチ ホイール径 オーダー型番
0.5 φ21.5 42000224
0.6 φ21.5 42000225
0.8 φ21.5 42000226
1.0 φ21.5 42000227
1.2 φ21.5 42000228
1.5 φ21.5 42000229
1.6 φ21.5 42000230
2.0 φ21.5 42000231
BR15°
ピッチ ホイール径 オーダー型番
0.5 φ21.5 42000234
0.6 φ21.5 42000235
0.8 φ21.5 42000236
1.0 φ21.5 42000237
1.2 φ21.5 42000238
1.5 φ21.5 42000239
1.6 φ21.5 42000240
2.0 φ21.5 42000241

スペアパーツ

C693:交換用ジョー

「★」=国内在庫標準品
※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります。

切削ローレットスペアパーツ C693 オーダー型番 ホイール
(Ø x w x b)[mm]
22BHR0536 14.5x3x5
22BHR0712 21.5x5x8
C693:シャンク(φ14.5x3x5用)
オーダー型番 シャンク
Ø[mm]
穴径[mm] 長さ[mm]
  22BHR0119 15 9 50
  22BHR0121 20 10 50
  22BHR0644 22 14 50
  22BHR0122 25 15 50
C693:シャンク(φ21.5x5x8用)
オーダー型番 シャンク
Ø[mm]
穴径[mm] 長さ[mm]
  22BHR0103 20 10 70
  22BHR0104 25 15 70
C693:E-KIT
オーダー型番 ホイール
(Ø x w x b)[mm]
22BHR0507 14.5 x 3 x 5
22BHR0508 21.5 x 5 x 8

マニュアル・部品図DL

マニュアル

※現在該当のマニュアルはありません。

部品図(0.4MB ※クリックでPDFが開きます)

切削式ローレット部品図 c693
