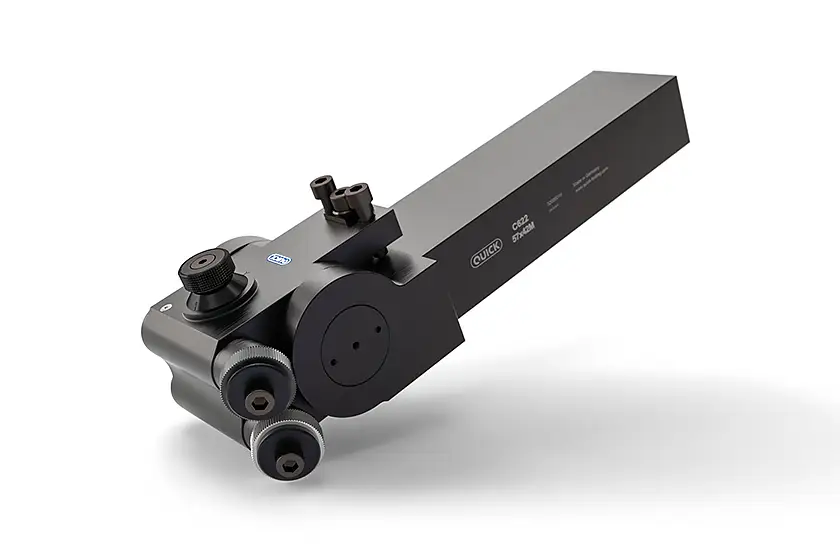

C622-40R, 57R
QUICK 切削ローレット大型ワーク用アヤ目ローレット
-
C622-40はφ1000以下、C622-57はφ3000以下のワークにアヤ目を加工することができます。
-
全てのホルダの中で最も大型なホルダのため、設備搭載可能か注意が必要です。
-
径調整ダイヤルを搭載し異なる材料径でも適切な加工ができます。
-
大型旋盤で、アヤ目加工をする場合におすすめです。
加工できるローレットパターン
アヤ目/ダイヤモンドパターン30°（RGE30°）
アヤ目/クロスパターン45°（RGE45°）
対応ピッチ 1.5～3.0mm
※使用するホイールとパターンによって対応ピッチが異なります。
詳しくは 「加工目的別 ホイール選定表」をご確認ください。
搭載できる主な設備
- 大型NC旋盤
- 長尺旋盤
- 立型ターニングセンター など
ツール寸法と型番
「★」＝国内在庫標準品（※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります）
| ★ | オーダー型番 (右勝手) |
名称 | ホイール (Ø x w x b)[mm] |
対応加工径 Ø [mm] |
寸法 [mm] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | |||||
| 32000015 | C622-40R | 32x8x14 | 20-1000 | 40 | 45 | 275.5 | 109 | 115.5 | 79 | |
| 32000016 | C622-57R | 42x12x18 | 30-3000 | 57 | 85 | 438.5 | 161.5 | 169.5 | 118 | |
加工目的別 ホイール選定表
※WEB上は最新の在庫型番にて表記しているため、型番はカタログ表記と相違がある場合があります。
※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります。
アヤ目/ダイヤモンドパターン30°（RGE30°）
※ダイヤモンドパターンの加工にはAAのホイールが2個必要となります。
「★」＝国内在庫標準品
C622-40R用 AA
| ピッチ | ★ | ホイール径 | オーダー型番 |
|---|---|---|---|
| 1.5 | φ32 | 42000282 | |
| 2.0 | φ32 | 42000283 | |
| 2.5 | φ32 | 42010562 | |
| 3.0 | φ32 | 42000285 |
C622-57R用 AA
| ピッチ | ★ | ホイール径 | オーダー型番 |
|---|---|---|---|
| 1.5 | ★ | φ42 | 42000314 |
| 2.0 | φ42 | 42000315 | |
| 2.5 | φ42 | 42000316 | |
| 3.0 | ★ | φ42 | 42000317 |
アヤ目/クロスパターン45°（RGE45°）
※クロスパターンの加工にはBL15°とBR15°のホイールが各1個必要となります。
C622-40R用：BL15°
| ピッチ | ★ | ホイール径 | オーダー型番 |
|---|---|---|---|
| 1.5 | φ32 | 42000272 | |
| 2.0 | φ32 | 42000273 | |
| 2.5 | φ32 | 42000274 | |
| 3.0 | φ32 | 42000275 |
C622-40R用：BR15°
| ピッチ | ★ | ホイール径 | オーダー型番 |
|---|---|---|---|
| 1.5 | φ32 | 42000277 | |
| 2.0 | φ32 | 42000278 | |
| 2.5 | φ32 | 42000279 | |
| 3.0 | φ32 | 42000280 |
C622-57R用：BL15°
| ピッチ | ★ | ホイール径 | オーダー型番 |
|---|---|---|---|
| 1.5 | φ42 | 42000293 | |
| 2.0 | φ42 | 42000294 | |
| 2.5 | φ42 | 42000295 | |
| 3.0 | φ42 | 42000296 |
C622-57R用：BR15°
| ピッチ | ★ | ホイール径 | オーダー型番 |
|---|---|---|---|
| 1.5 | φ42 | 42000299 | |
| 2.0 | φ42 | 42000300 | |
| 2.5 | φ42 | 42000301 | |
| 3.0 | φ42 | 42000302 |
スペアパーツ
E-KIT：C622
「★」＝国内在庫標準品
※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります。
 |
★ | オーダー型番 | ホイール (Ø x w x b)[mm] |
|---|---|---|---|
| ★ | 22BHR0509 | 32x8x14 | |
| 22BHR0511 | 42x12x18 |
マニュアル・部品図DL
マニュアル（1.5MB ※クリックでPDFが開きます）
部品図（0.2MB ※クリックでPDFが開きます）
