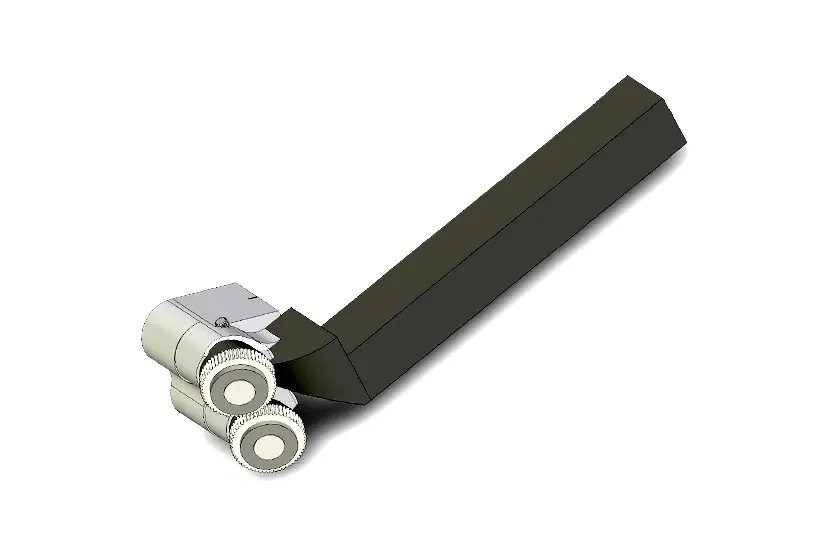

C602-10, 12, 16-NB

QUICK 切削ローレット

アヤ目用ローレット

加工できるローレットパターン

アヤ目/ダイヤモンドパターン30°（RGE30°）

アヤ目/クロスパターン45°（RGE45°）

※使用するホイールとパターンによって対応ピッチが異なります。
詳しくは「加工目的別ホイール選定表」をご確認ください。

「★」＝国内在庫標準品（※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります）

★	オーダー型番 (右勝手)	★	オーダー型番 (左勝手)	名称	ホイール (Ø x w x b)[mm]	対応加工径 Ø [mm]	寸法 [mm]
★	オーダー型番 (右勝手)	★	オーダー型番 (左勝手)	名称	ホイール (Ø x w x b)[mm]	対応加工径 Ø [mm]	a	b	c	d	e	f
	32000269		32000270	C602-10R(L)-NB	14.5x3x5	3–50	10	10	107	31.5	27	29.5
★	32000025		32000024	C602-12R(L)-NB	14.5x3x5	3–50	12	12	107	31.5	27	29.5
★	32000252		32000253	C602-16R(L)-NB	14.5x3x5	3–50	16	12	107	31.5	27	30.7

※WEB上は最新の在庫型番にて表記しているため、型番はカタログ表記と相違がある場合があります。
※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります。

※ダイヤモンドパターンの加工には
AAのホイールが2個必要となります。

「★」＝国内在庫標準品

ピッチ	★	ホイール径	オーダー型番
0.3	★	φ14.5	42000216
0.4	★	φ14.5	42000217
0.5	★	φ14.5	42000218
0.6	★	φ14.5	42000219

ピッチ	★	ホイール径	オーダー型番
0.8	★	φ14.5	42000220
1.0	★	φ14.5	42000221
1.2	★	φ14.5	42000222

※クロスパターンの加工にはBL15°とBR15°のホイールが各1個必要となります。

BL15°

右勝手:BL15°のホイールを1個使用します。

ピッチ	★	ホイール径	オーダー型番
0.5	★	φ14.5	42000190
0.6	★	φ14.5	42000191
0.8	★	φ14.5	42000192
1.0	★	φ14.5	42000193
1.2	★	φ14.5	42000194

BR15°

左勝手:BR15°のホイールを1個使用します。

ピッチ	★	ホイール径	オーダー型番
0.5	★	φ14.5	42000197
0.6	★	φ14.5	42000198
0.8	★	φ14.5	42000199
1.0	★	φ14.5	42000200
1.2	★	φ14.5	42000201

E-KIT：C602

「★」＝国内在庫標準品
※できる限り最新の状態を表示しておりますが、タイミングによっては実際の在庫状況と異なる場合があります。

	★	オーダー型番	ホイール (Ø x w x b)[mm]
	★	22BHR0507	φ14.5 x 3 x 5
