mpc グリペックスgrippex

設備改造・径調整不要なバープラー

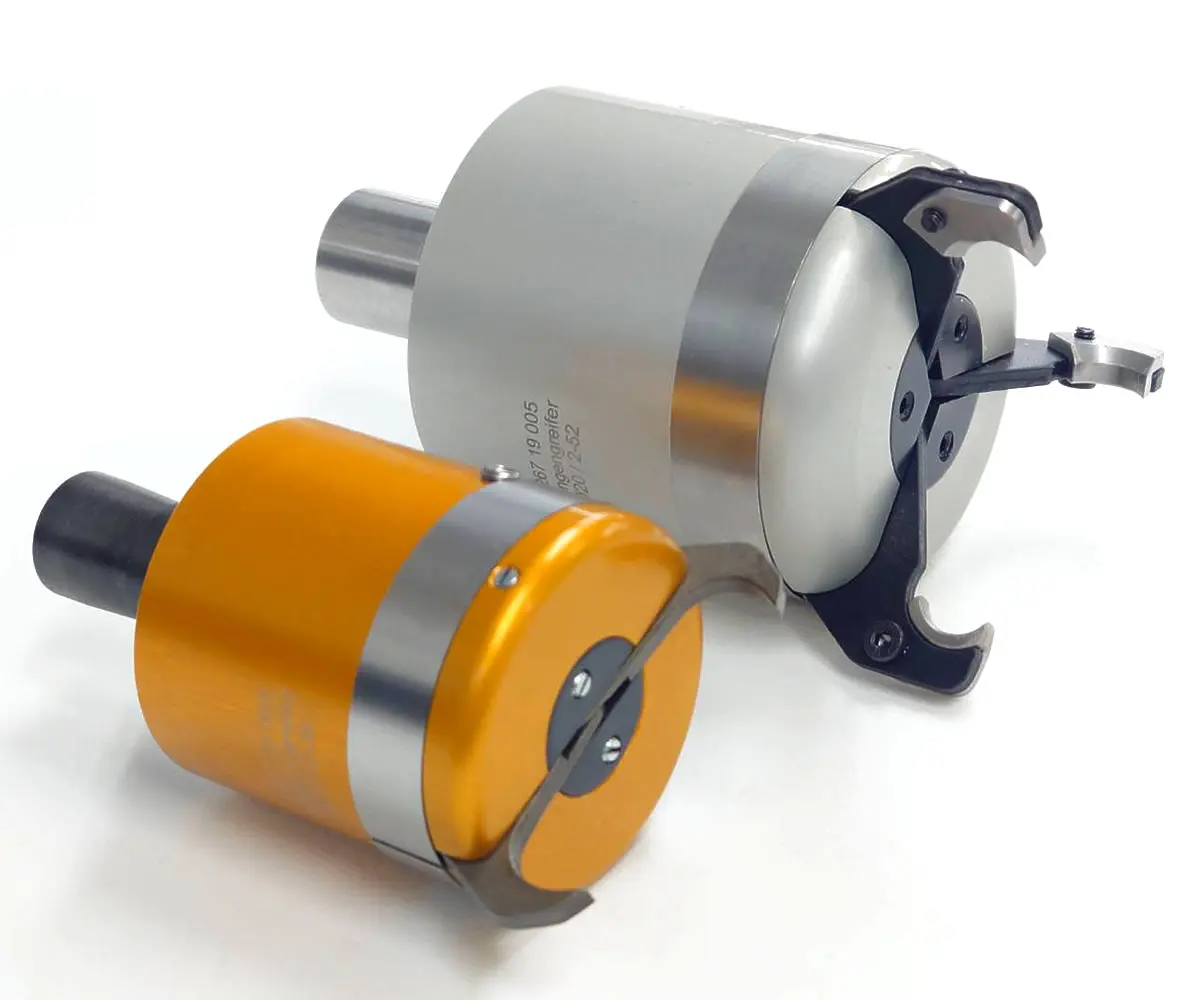

グリペックスとは

グリペックスはクーラントの圧力を使って材料をチャックから引出したり、加工が終わったワークを搬送したりする為に使用されます。特許取得済みの独自の機構により、低いクーラント圧で強力な把握力を持っているのが特徴です。

機能原理

  • 1

    グリペックスはCNC 旋盤のクーラントシステムで作動します。
    クーラントON でグリペックスの爪が閉じ、クーラントOFF で爪が開きます。
    許容される最大クーラント圧力
    グリペックスラージ:20 bar、 グリペックススモール:15 bar、 グリペックススミニ:7 bar

  • 2

    クーラントスルー対応のツールホルダーを介して、または直接VDI タレットからクーラントを供給します。

  • 3

    クーラントシステムに逆止弁が装備されている場合、グリペックスの圧力低下を遅延するバルブ(ハウジングに固定されているねじ)によってグリペックスの爪開放速度を調整して早くすることができます。

  • 4

    スピンドルのガイドパイプは、回転時の振動を避けるためだけでなく、材料の引き抜きを行う際に、グリペックスが傾かないように姿勢を維持するのに役立ちます。

プログラム例

  • 1

    グリペックスのタレットの位置を呼び出す。

  • 2

    グリペックスをバー材料のグリップ位置に移動する。

  • 3

    バー材料をクランプするため、クーラントをオンにする。

  • 4

    主軸チャック/ コレットを緩めてワークを解放する。

  • 5

    プログラムされた送り速度で特定のz 範囲にバー材を引き出す。

  • 6

    再び主軸チャック/ コレットを固定し、ワークをクランプする。

  • 7

    バー材料を解放するためにクーラントオフにする。

  • 8

    ツールを原点に戻し、次の加工を行う。

グリペックスの利点

  • 1

    簡単なセットアップ
    各種対応範囲内であれば、ワーク径にあわせてツールの把握径を調整する必要がありません。

  • 2

    コンパクトで軽量
    干渉し難い小型サイズのため、隣接するタレット工具への干渉が少ないです。

  • 3

    強固な設計
    20bar(2Mpa)* の圧力に耐えるパワフルな設計です。規定圧力内であれば減圧弁の設置は不要です。
    (* グリペックスラージの場合)

  • 4

    高い動作圧力が不要
    0.5bar(0.05Mpa)から動作します。 詳細は【パフォーマンスチャート】を参照ください。

  • 5

    チャック同様に短い突き出し量でワークのクランプが可能です。

  • 6

    スピンドルオリエンテーションを必要とせず六角材のクランプが可能です。

  • 7

    ロボットハンドの代用として使用可能です。

設計と取り扱い

ラージタイプとスモールタイプはインサート方式です。 インサートはグリペックス本体がタレットへ取り付けられた状態でも交換する事が可能です。 インサートの硬度はHRC57 程度である為に摩耗が軽減され高寿命に繋がります。 ワークをしっかりと把握する事が可能で、交換も容易な様に設計されたインサートデザインになります。

旋盤に逆止弁が装備されている場合のバルブ出口

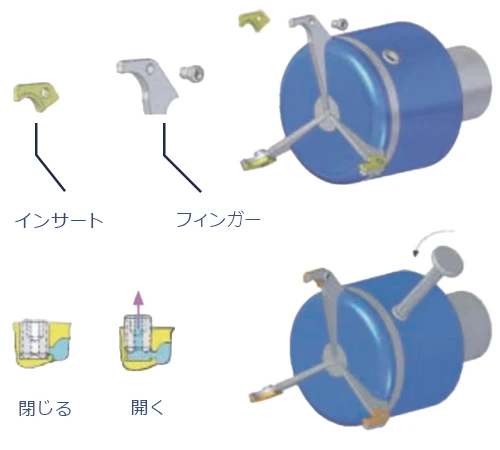

グリペックス本体には調整可能なバルブが装備されています。 逆止弁付き機械でも使えます。 爪が開く時間を短くしたい場合には、ねじを緩めてください。

グリペックス バルブ出口

仕様について

1.グリペックスラージ

仕様

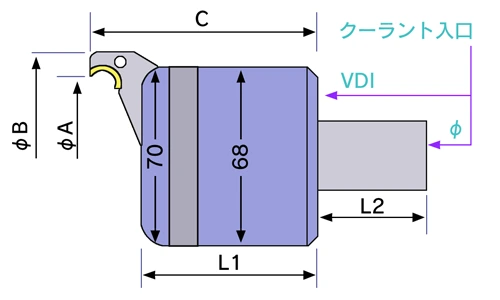

グリペックスラージ 寸法
グリペックスラージ 引力グラフ

グラフには最大値が表示されます。 摩擦係数< 0.2 で引っ張ることができる鋼棒の場合です。 グリペックスラージは 20bar まで耐えます。

シャンクサイズ L1(mm) L2(mm)
φ25・32・40 71 40
VDI30 82.8 55
VDI40 83.8 63
把握範囲 φA(mm) φB(mm) C(mm)
2-60 mm 64 83 89
3-80 mm 83 102 94
7-105 mm
(オプションフィンガー使用時)
110 129 108

ラインナップ

グリペックスラージ シャンクを選択する
シャンクサイズ 品番 把握範囲(mm)
φ25 GPX-L/D25/F60 2-60
GPX-L/D25/F80 3-80
φ32 GPX-L/D32/F60 2-60
GPX-L/D32/F80 3-80
φ40 GPX-L/D40/F60 2-60
GPX-L/D40/F80 3-80
VDI30 GPX-L/VDI30/F60 2-60
GPX-L/VDI30/F80 3-80
VDI40 GPX-L/VDI40/F60 2-60
GPX-L/VDI40/F80 3-80

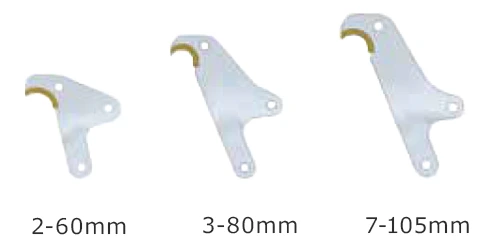

スペアパーツ グリッピングフィンガー

グリペックスラージ スペアパーツ グリッピングフィンガー
品番 把握範囲(mm)
GPX-L/F60 2-60
GPX-L/F80 3-80
GPX-L/F105 7-105

※ 1 セット3本入り
※ グリッピングインサートは付属しません

スペアパーツ インサート・ロボットジョウ

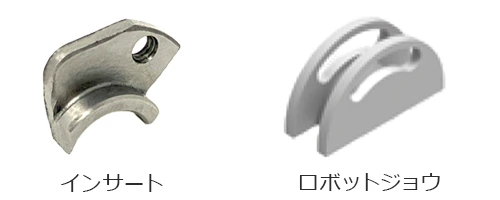

グリペックスラージ スペアパーツ インサート・ロボットジョウ
品番 品名
GPX/IF グリッピングインサート(ラージ/スモール兼用)
GPX/RJ ロボットジョウ(GPX-L/F80 専用)

※ 1 セット3個入り

2.グリペックススモール

仕様

グリペックススモール 寸法
グリペックスモール 引力グラフ

グラフには最大値が表示されます。 摩擦係数< 0.2 で引っ張ることができる鋼棒の場合です。 グリペックススモールは 15bar まで耐えます。

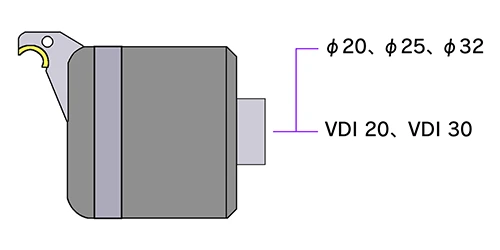

シャンクサイズ L1(mm) L2(mm)
φ20・25・32 64 36
VDI20 64 40
VDI30 75.8 55

ラインナップ

グリペックススモール シャンクを選択する
シャンクサイズ 品番 把握範囲(mm)
φ20 GPX-S/D20/F52 2-52
φ25 GPX-S/D25/F52 2-52
φ32 GPX-S/D32/F52 2-52
VDI20 GPX-S/VDI20/F52 2-52
VDI30 GPX-S/VDI30/F52 2-52

スペアパーツ グリッピングフィンガー

グリペックススモール スペアパーツ グリッピングフィンガー
品番 把握範囲(mm)
GPX-S/F52 2-52

※ 1 セット3本入り
※ グリッピングインサートは付属しません

スペアパーツ インサート

グリペックススモール スペアパーツ インサート・ロボットジョウ
品番 品名
GPX/IF グリッピングインサート(ラージ/ スモール兼用)

※ 1 セット3個入り

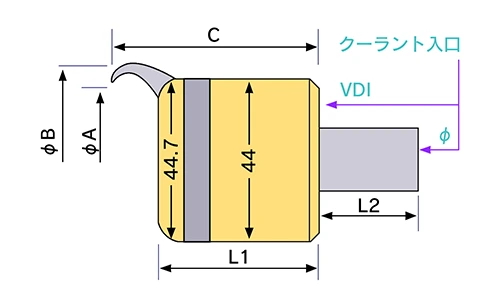

3.グリペックスミニ

仕様

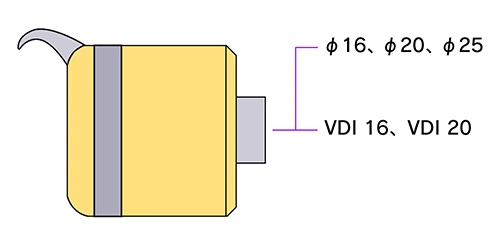

グリペックミニ 寸法
シャンクサイズ L1(mm) L2(mm)
φ16・20 49.5 30
φ 25 49.5 30
VDI16 49.5 32
VDI20 61.3 40

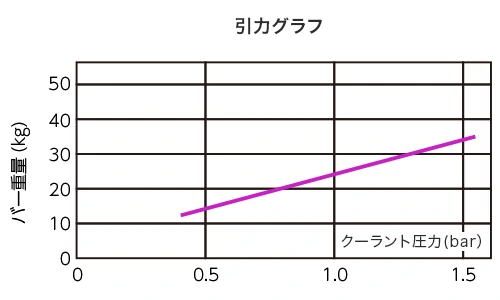

グリペックミニ 引力グラフ

グラフには最大値が表示されます。 摩擦係数< 0.2 で引っ張ることができる鋼棒の場合です。 グリペックスミニは 7bar まで耐えます。

把握範囲 φA(mm) φB(mm) C(mm)
グリッピングフィンガー使用時 38 52 61.5
ロボットフィンガー+RJ 使用時 38 60 70.5

ラインナップ

グリペックスミニ シャンクを選択する
シャンクサイズ 品番 把握範囲(mm)
φ25 GPX-L/D25/F60 2-60
GPX-L/D25/F80 3-80
φ32 GPX-L/D32/F60 2-60
GPX-L/D32/F80 3-80
φ40 GPX-L/D40/F60 2-60
GPX-L/D40/F80 3-80
VDI30 GPX-L/VDI30/F60 2-60
GPX-L/VDI30/F80 3-80
VDI40 GPX-L/VDI40/F60 2-60
GPX-L/VDI40/F80 3-80

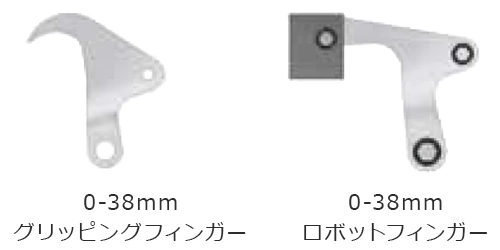

スペアパーツ グリッピングフィンガー

グリペックスミニ スペアパーツ 0-38mm グリッピングフィンガー 0-38mm ロボットフィンガー
品番 把握範囲(mm)
GPX-M/F38 0-38
GPX-M/R38 0-38

※ 1 セット2本入り

スペアパーツ ロボットジョウ

グリペックスミニ スペアパーツ インサート・ロボットジョウ
品番 品名
GPX-M/RJ ロボットジョウ(GPX-M/R38 専用)

※ 1 セット2個入り

パフォーマンスチャート

グラフには最大値が表示されます。
摩擦係数< 0.2 で引っ張ることができる鋼棒の場合です。

GrippexⓇ Large グリペックスラージ

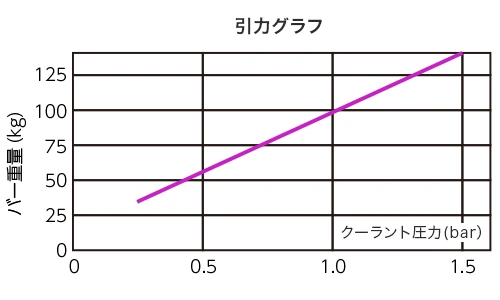

引力グラフ グリペックスラージ
バー直径(φ) バーの長さ(L) 重量(kg)
φ 60 mm 1000 mm 約 22 kg
φ 80 mm 1000 mm 約 40 kg

グリペックスラージは最大 20bar のクーラント圧力に耐えます。

GrippexⓇ Small グリペックススモール

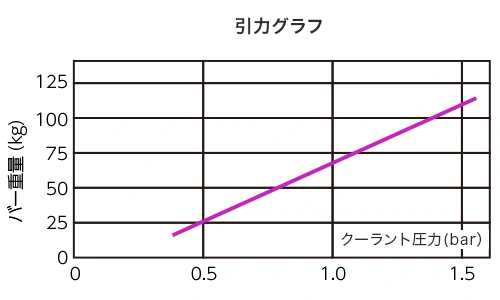

引力グラフ グリペックススモール
バー直径(φ) バーの長さ(L) 重量(kg)
φ 52 mm 1000 mm 約 16.5 kg

グリペックススモールは最大 15bar のクーラント圧力に耐えます。

GrippexⓇ Mini グリペックスミニ

引力グラフ グリペックスミニ
バー直径(φ) バーの長さ(L) 重量(kg)
φ 38 mm 1000 mm 約 8.6 kg
φ 40 mm 1000 mm 約 9.7 kg

グリペックスミニは最大 7bar のクーラント圧力に耐えます。

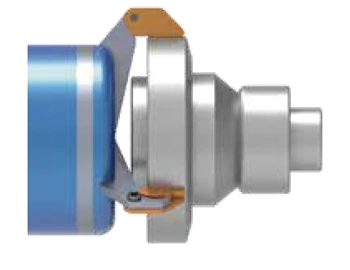

グリペックスラージ / スモール用ロボットインサート

グリペックス ロボットインサート

ロボットインサートは、グリペックスラージおよびグリペックススモールで使用されるすべてのフィンガーに対応しています。

大きな径を掴むことができる狭い範囲を掴むことができる飛び越して掴むことができるインサートは独自のノウハウにより非常に狭い範囲を掴んだり、 飛び越して奥側を掴んだりするための特別なデザインになっています。

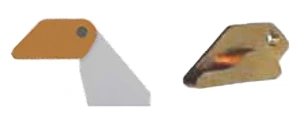

グリペックス ロボットインサート

大きな径を掴むことができる

グリペックス ロボットインサート

狭い範囲を掴むことができる

グリペックス ロボットインサート

飛び越して掴むことができる

スペアパーツ ロボットインサート

※ 1 セット3 個入り

品番 対応フィンガー 把握範囲(mm) グリップ深さ(L mm)
GPX/RI GPX-S/F52(スモール) 4 - 48 20
GPX-L/F60(ラージ) 4 - 55
GPX-L/F80(ラージ) 4 - 75 20(φ50 - φ75)*
25(φ30 - φ50)*
30(φ4 - φ30)*
GPX-L/F105(ラージ) 4 - 100 20(φ50 - φ100)*
25(φ25 - φ50)*
30(φ4 - φ25)*

* 適応把握範囲

注意事項

旋盤にチェックバルブが装備されている場合の排出弁について

グリペックスの本体内には調整バルブが設けられています。
機械にチェックバルブが付いており、電源を切ったときにクーラントが逆流してしまうことを防ぎます。

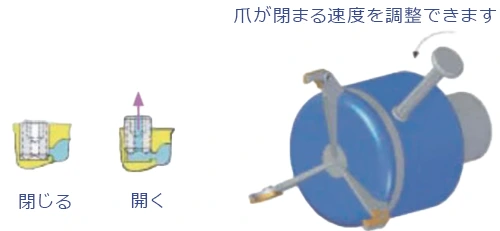

爪の開放速度をスピードアップしたい場合は、ねじを反時計回りに数回転緩めます。

爪が閉まる速度を調整できます
  • ワークが無い状態でクーラントをON にしないでください。爪同士がぶつかってインサートが破損します。
  • 爪が閉じる時に前に突き出すのでチャックとの干渉にご注意ください。
