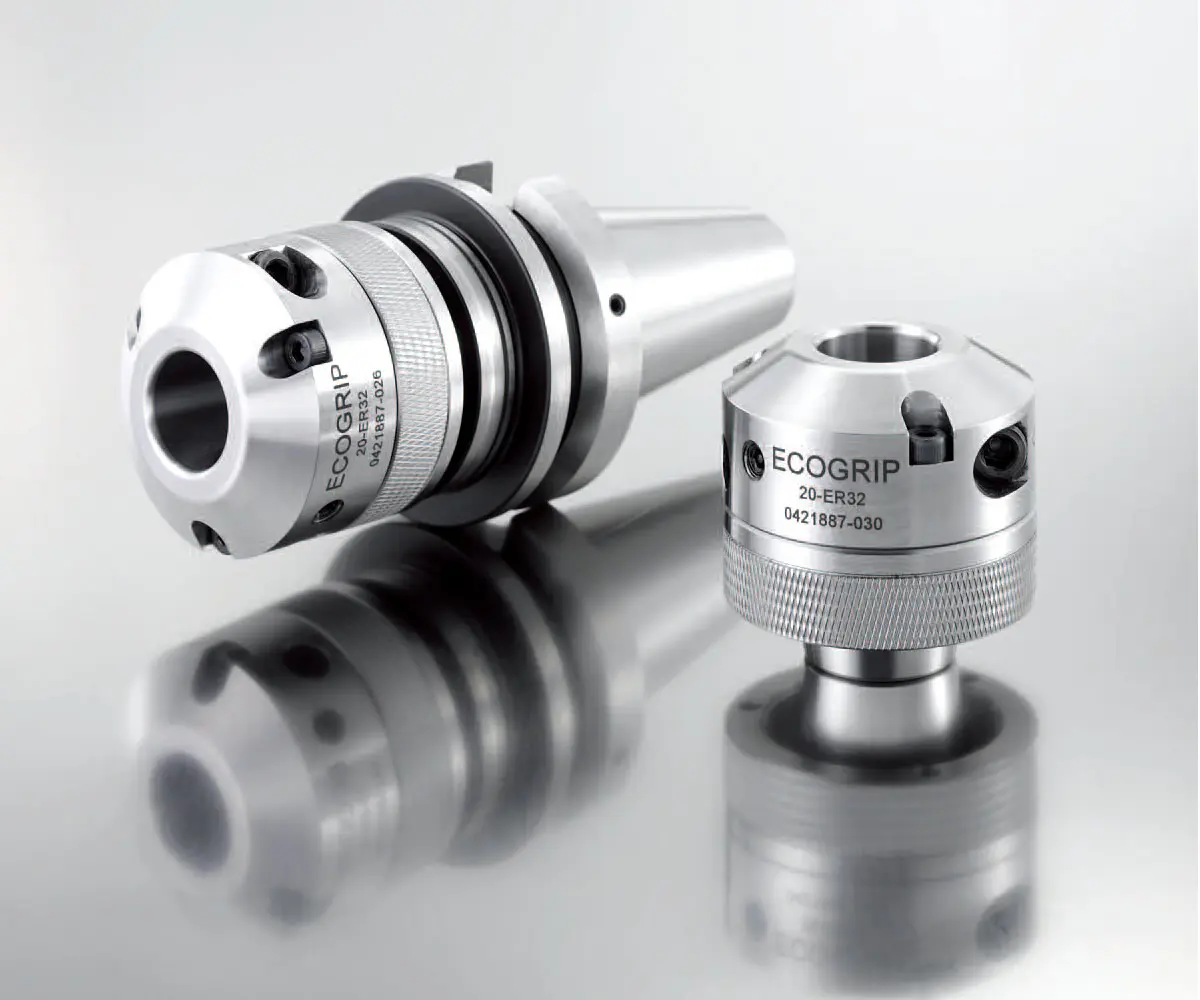

ETP エコグリップERecogriper
振れ調整機能付 ERコレット型ハイドロツール

ETP エコグリップERとは
ETPエコグリップはERコレット方式のホルダをハイドロクランプ方式に変換する為のユニットです。 既存のERナットとコレットを取り外して付け替えるだけで簡単に使えます。調整機構もあるので振れの調整も容易におこなえます。 ユニットの内径と工具のシャンク径が異なる場合にはリダクションスリーブ(別売)を使用することで対応できます。
使用方法
-
ERコレット方式のホルダを準備します。
-
ナットを外します。
-
コレットを抜き取ります。
-
エコグリップERを取り付けます。
-
プレッシャースクリューを締めて工具を把持します。締め付けトルクは6Nmです。
機構の説明
加圧前の状態

加圧後の状態

3つのねじを使って振れを調整することができます。

工具取り付け後の振れ調整が短時間で簡単に行えます。

工具脱着時の繰り返し精度も優れています。

製品ラインナップ
製品の内径と使用する工具のシャンク径が異なる場合には別途リダクションスリーブが必要になります。

お見積りご依頼時には表の Part No.を基にお問い合わせください。
注意事項
- ER16サイズの3種類については芯出し調整ねじが2本になります。
- ER20サイズ用のナットは厚みが20mmあります。
