ZEUS GW530/540は様々なRの金属ディスクでポイントバニシングを行う、コストパフォーマンスに優れたバニシングツールです。
ZEUS GW530/540は様々なRの金属ディスクでポイントバニシングを行う、コストパフォーマンスに優れたバニシングツールです。 バニシング加工によってRz2μm以下の面仕上げを達成します。

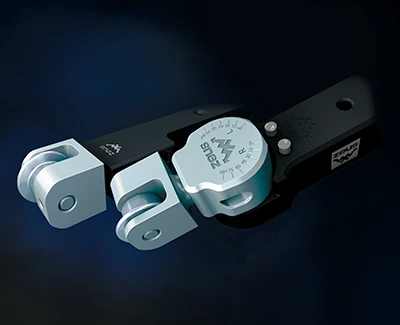

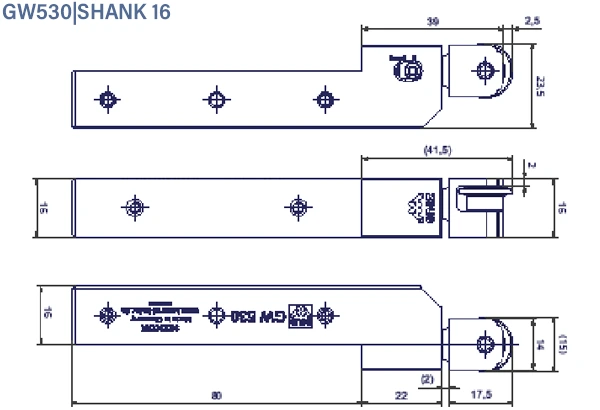

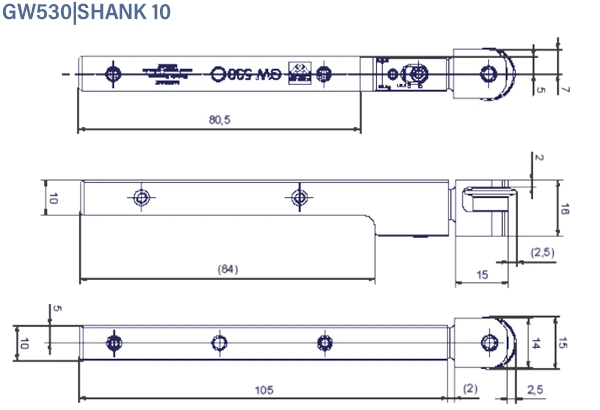

角度固定のコンパクトなツールです。シャンクサイズに応じて2タイプから選択可能です。
| オーダー型番 | 製品名称 | キット内容 |
|---|---|---|
| 31014055 | GW530-10U 角度固定 | 本体、□12,□16変換アダプタ（ロール別売） |
| 31014591 | GW530-16U 角度固定 | 本体、□20,□25変換アダプタ（ロール別売） |
| オーダー型番 | 製品名称 |
|---|---|
| 41047281 | GW530/540用バニシングロール 15×7×7 R0.4 |
| 41045089 | GW530/540用バニシングロール 15×7×7 R0.6 |
| 41047284 | GW530/540用バニシングロール 15×7×7 R1.0 |

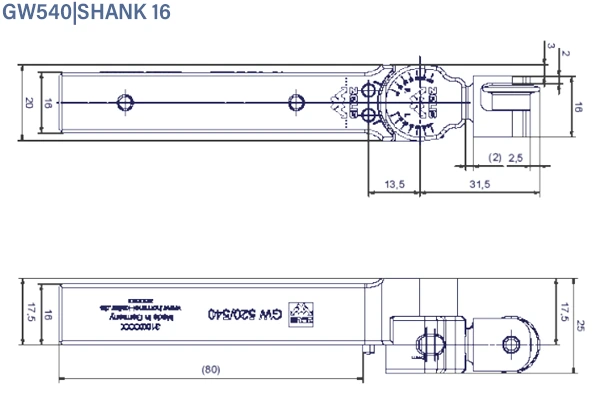

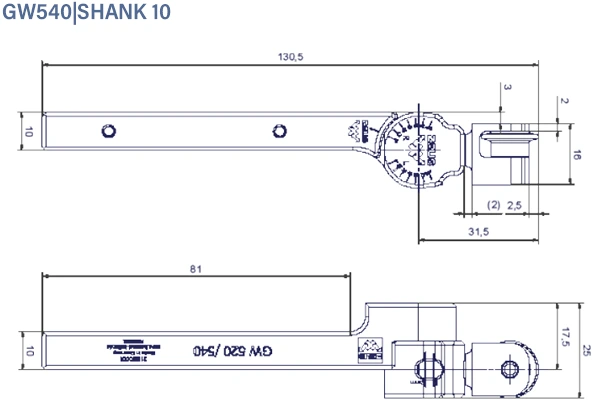

角度調整機能を備えた汎用性の高いツールです。左勝手・右勝手・大シャンクの3タイプから選択可能です。
| オーダー型番 | 製品名称 | キット内容 |
|---|---|---|
| 31014599 | GW540-10L 角度可変 | 本体（左勝手）、□12,□16変換アダプタ（ロール別売） |
| 31014597 | GW540-10U 角度可変 | 本体（右勝手）、□12,□16変換アダプタ（ロール別売） |
| 31014596 | GW540-16U 角度可変 | 本体、□20,□25変換アダプタ（ロール別売） |
| オーダー型番 | 製品名称 |
|---|---|
| 41047281 | GW530/540用バニシングロール 15×7×7 R0.4 |
| 41045089 | GW530/540用バニシングロール 15×7×7 R0.6 |
| 41047284 | GW530/540用バニシングロール 15×7×7 R1.0 |
ZEUS GW530/540 取扱説明書
準備中
製品ごとの技術情報／FAQをまとめています。ご使用前にご確認ください。
一般事項
バニシングはワーク表面の旋削面を圧縮し、平滑な面を得る工法です。研磨などと異なり、材料除去による寸法変更や形状修正はできません。
またツールとワークの保護のため、水溶性クーラントや切削油による潤滑を必要とします。
GW530/540 の加工能力
Rz10以下に仕上げた旋削面を、ワンパスでRz2以下に仕上げることができます。
スプリング能力
最大2mmのストローク量を持ち、最大450Nの加圧能力があります。
ロール仕様
高品質な粉末ハイスを研磨仕上げしており、ロール面粗度はRz1.6以下の仕上げです。
加工条件
※加工前の旋削面がRz5〜Rz10の場合の条件表です。
| 材質 | 加工速度 [m/min] | 送り率[mm/rev] | 押し付け量 ap [mm] |
|---|---|---|---|
| 調質鋼 | 100-130 | 0.02-0.1 | 0.01-0.08 |
| ステンレス鋼 | 100-130 | 0.02-0.06 | 0.01-0.1 |
| 鋳鉄 | 80-120 | 0.05-0.1 | 0.05-0.2 |
| 快削鋼 | 110-140 | 0.02-0.06 | 0.006-0.04 |
| 真鍮 | 100-130 | 0.02-0.06 | 0.005-0.02 |
| アルミニウム | 120-140 | 0.03-0.1 | 0.005-0.02 |
まずはお気軽にご相談ください
最適なダイヤモンドバニシングツールの選定から加工条件のご提案まで、
専任の技術スタッフがサポートいたします。
※日本語版カタログは準備中です
