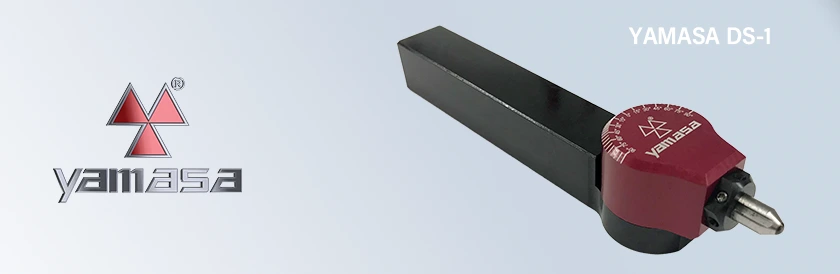

YAMASA DS-1 高耐久ダイヤモンドバニシングツール YAMASA DS-1 Diamond Burnishing Tool

DS-1はバニシング専業メーカのYAMASAがお届けする高性能なダイヤモンドバニシングツールです。大型ワークにも対応可能です。

製品概要

DS-1はバニシング専業メーカのYAMASAがお届けする高性能なダイヤモンドバニシングツールです。広いストロークを持つコイルスプリングによる加圧方式で、高能率加工ができるダイヤモンドバニシングツールの最上位機種となります。大型ワークにも対応可能です。

180°のヘッド角度調整機能とコイルスプリング加圧方式を備えた最上位機種です。シャンクサイズは20×20／25×25／32×32の3種をラインナップしており、幅広い旋盤・大型ワークの加工に対応します。標準ダイヤモンドインサートはR2.0／先端角度60°を装着しています。

型番リスト

※標準ダイヤモンドインサートはR2.0／60°です。上記以外の仕様は個別にご相談下さい。

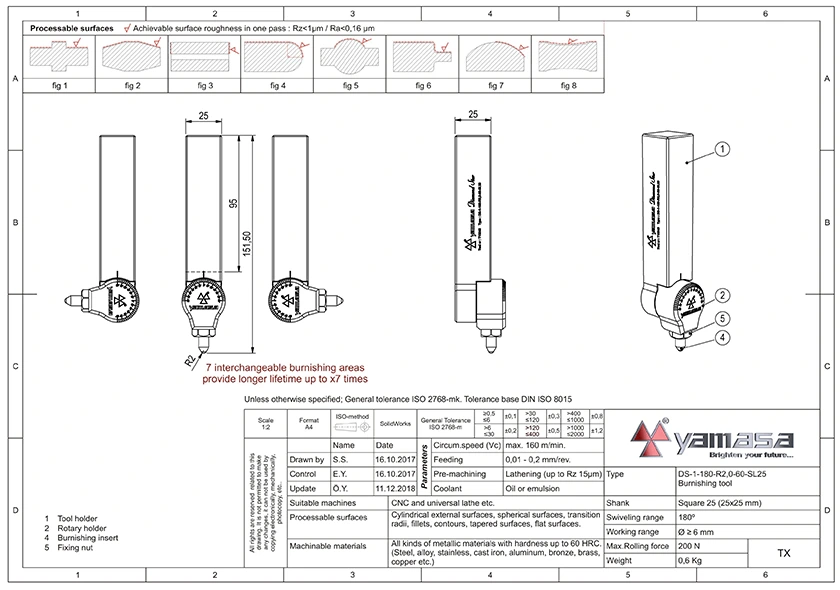

※参照図面は DS-1-180-R2.0-60-SL25 となります。

DS-1用の交換用標準ダイヤモンドインサートです。 6方向＋中心1ポジションの計7カ所を回転させて使用でき、ランニングコストを抑えながら長期間ご使用いただけます。

製品名称	仕様
DSバニシングインサート R2.0-60	R2.0 先端角度60°

DS-1の加工能力・インサート仕様・加工条件をまとめています。ご使用前にご確認ください。

一般事項

バニシングはワーク表面の旋削面を圧縮し、平滑な面を得る工法です。研磨などと異なり、材料除去による寸法変更や形状修正はできません。

またツールとワークの保護のため、水溶性クーラントや切削油による潤滑を必要とします。
DS-1の加工能力
- 対象材料硬度～HRC60
- 対象部位外径円筒面／外径テーパ面／外径曲面／円筒ワーク端面（中心軸除く）
- 加工前面粗度 Rz50μm以下
- 到達面粗度限界 Rz1μm以下／Ra0.16μm以下
ダイヤモンドインサートの仕様

ダイヤモンドインサートは6方向に回転させてポジションを固定できます。6ポジション＋中心1ポジションの計7カ所を使用できるので、一つのインサートを長期間にわたり使用でき、ランニングコストを抑えることができます。

加工条件

加工速度 [m/min]	送り率 [mm/rev]	押し付け量 ap [mm]
50-160	0.01-0.2	0.1-2.0

※詳細な設定方法については取説で解説しています。手順に従って調整してください。
