ブリゲッティ　ロータリーブローチツールを使用した加工事例

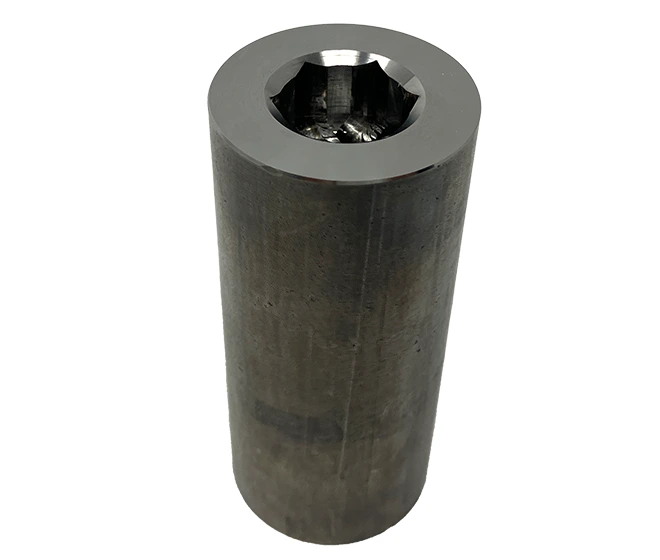

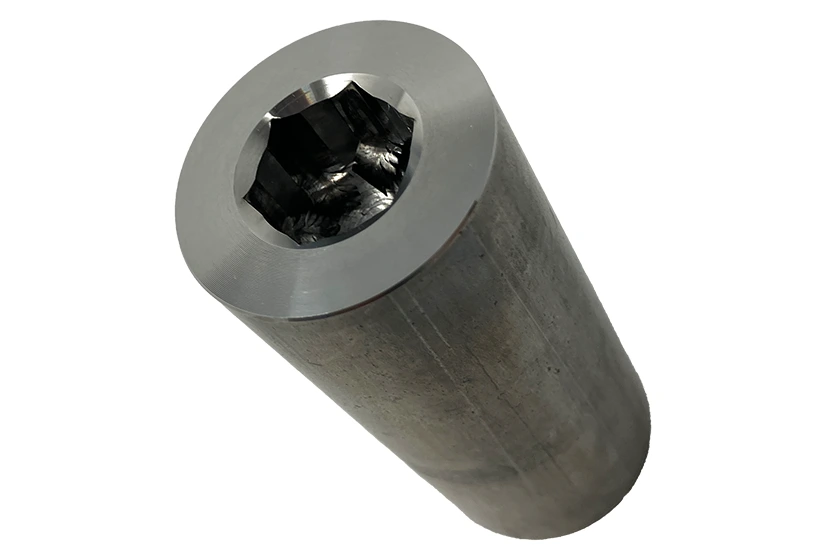

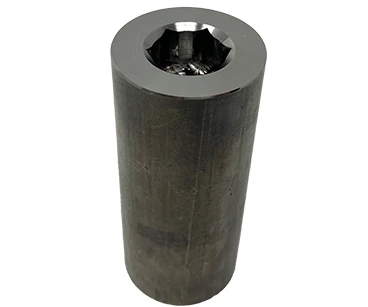

止まり六角穴加工

名称: 止まり六角穴加工
材質: SNB16（硬度HRC30前後）
加工形状: 対辺17mm六角穴 × 深さ10mm

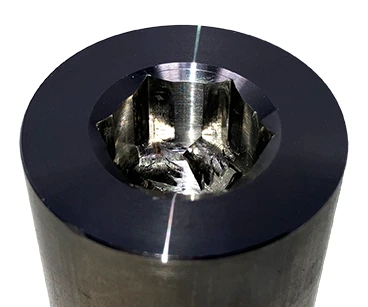

穴形状: 止まり穴φ17.6

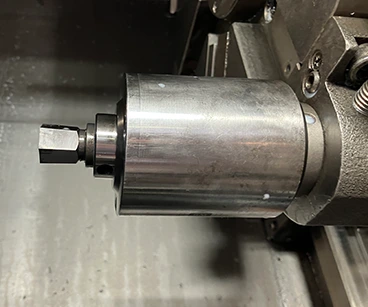

使用ツール: BR-G16-C-25、G16-E-17

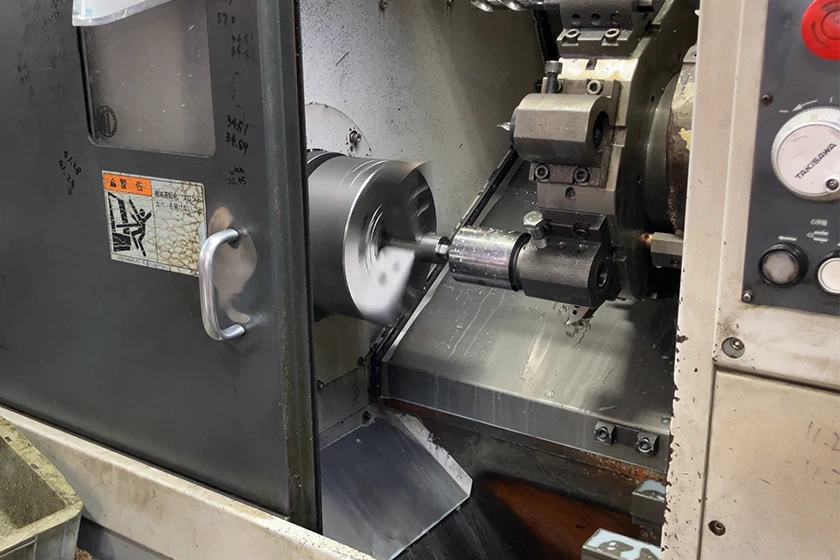

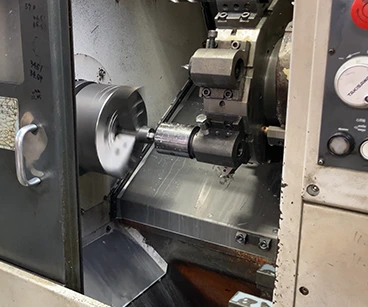

加工設備: タレット型NC旋盤TAKISAWA TCN-2100 L3
加工条件: S=400min-1、F=0.015mm/rev
メモ: ストロングスチール株式会社（東京都江戸川区）様
よりご提供のワークサンプル
工夫したポイント
→入口のスリップ痕をなくすため、低速回転(30min-1)×高送り(0.2mm/rev)で喰いつかせてから通常の加工条件を設定。

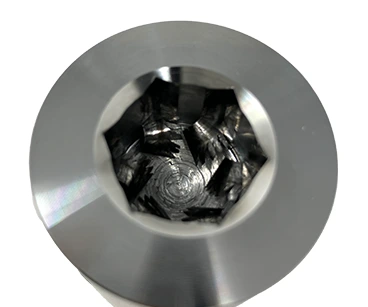

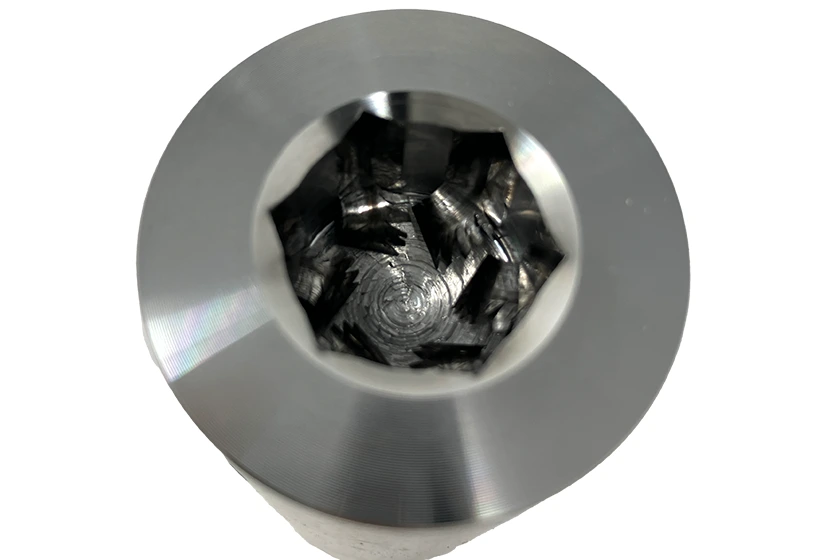

加工後はワーク回転停止でツール退避。
