G8シリーズ

BRIGHETTI broachtool

スイス型自動盤や小型設備向けの低干渉・小型ブローチヘッドです。

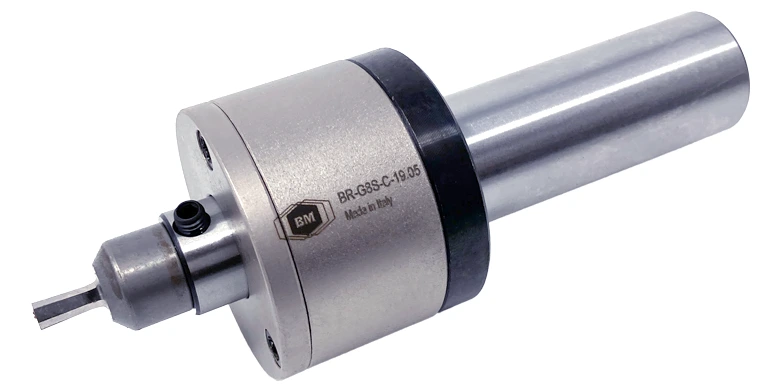

G8シリーズ BRIGHETTI ブローチツール

ブローチヘッド

BR-G8シリーズのブローチヘッドです。 BR-G8S-C-19.05、BR-G8S-C-20、BR-G8S-C-22、BR-G8S-C-25、BR-G8S-C-25.4が国内在庫の第一推奨ヘッドとなります。

BR-G8シリーズのブローチヘッド

ブローチヘッドBR-G8SBR-G8シリーズのおすすめブローチヘッド
ブローチ軸径(d) [mm] φ8
対応ブローチ G8、GP8、GT8
内部給油 ×
六角穴加工 対応サイズ 1-8mm
四角穴加工 対応サイズ 1-6mm
TORXⓇ加工 対応サイズ T3-T40
TORXⓇPLUS 対応サイズ IP6-IP40
最大有効長 [mm] 13
ブローチ長(L) [mm] 18
ボディ長(H) [mm] 36
ボディ径(K) [mm] 37
突き出量
(ブローチ長＋ボディ長) [mm]		 55
本体重量 [g] 410
詳細型番 国内在庫 シャンクサイズ
BR-G8S-C-10 　 φ10
BR-G8S-C-12 　 φ12
BR-G8S-C-16 　 φ16
BR-G8S-C-19.05 ★ φ19.05
BR-G8S-C-20 ★ φ20
BR-G8S-C-22 ★ φ22
BR-G8S-C-25 ★ φ25
BR-G8S-C-25.4 ★ φ25.4

ブローチヘッドBR-G8
ブローチ軸径(d) [mm] φ8
対応ブローチ G8、GP8、GT8
内部給油 ×
六角穴加工 対応サイズ 1-10m
四角穴加工 対応サイズ 1-8mm
TORXⓇ加工 対応サイズ T3-T40
TORXⓇPLUS 対応サイズ IP6-IP40
最大有効長 [mm] 13
ブローチ長(L) [mm] 18
ボディ長(H) [mm] 48
ボディ径(K) [mm] 37
突き出量
(ブローチ長＋ボディ長) [mm]		 66
本体重量 [g] 500
詳細型番 国内在庫 シャンクサイズ
BR-G8-C-10 　 φ10
BR-G8-C-12 　 φ12
BR-G8-C-16 ★ φ16
BR-G8-C-19.05 ★ φ19.05
BR-G8-C-20 φ20
BR-G8-C-22 　 φ22
BR-G8-C-25 ★ φ25
BR-G8-C-25.4 　 φ25.4

ブローチヘッドBR-G8M
ブローチ軸径(d) [mm] φ8
対応ブローチ G8、GP8、GT8
内部給油 ×
六角穴加工 対応サイズ 1-8m
四角穴加工 対応サイズ 1-6mm
TORXⓇ加工 対応サイズ T3-T40
TORXⓇPLUS 対応サイズ IP6-IP40
最大有効長 [mm] 13
ブローチ長(L) [mm] 18
ボディ長(H) [mm] 47
ボディ径(K) [mm] 28
突き出量
(ブローチ長＋ボディ長) [mm]		 65
本体重量 [g] 225
詳細型番 国内在庫 シャンクサイズ
BR-G8M-C-10 　 φ10
BR-G8M-C-12 　 φ12
BR-G8M-C-16 　 φ16
BR-G8M-C-19.05 　 φ19.05
BR-G8M-C-20 　 φ20
BR-G8M-C-22 　 φ22
BR-G8M-C-25 　 φ25
BR-G8M-C-25.4 　 φ25.4

ブローチヘッドBRC-G8（内部給油）
ブローチ軸径(d) [mm] φ8
対応ブローチ G8、GP8、GT8
G8C、GP8C、GT8C
内部給油 〇
六角穴加工 対応サイズ 2-10m
四角穴加工 対応サイズ 2-8mm
TORXⓇ加工 対応サイズ T8-T40
TORXⓇPLUS 対応サイズ IP8-IP40
最大有効長 [mm] 13
ブローチ長(L) [mm] 18
ボディ長(H) [mm] 46
ボディ径(K) [mm] 35
突き出量
(ブローチ長＋ボディ長) [mm]		 64
本体重量 [g] 470
詳細型番 国内在庫 シャンクサイズ
BRC-G8-C-10 　 φ10
BRC-G8-C-12 　 φ12
BRC-G8-C-16 　 φ16
BRC-G8-C-19.05 　 φ19.05
BRC-G8-C-20 　 φ20
BRC-G8-C-22 　 φ22
BRC-G8-C-25 　 φ25
BRC-G8-C-25.4 　 φ25.4

ブローチ

ブローチ

ブローチG8 / G8C 六角ブローチ

G8,G8Cブローチ　軸径φ8

六角ブローチ(E)

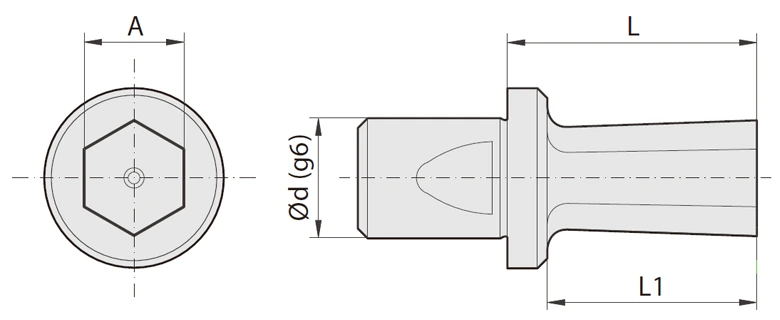

G8- G8K標準ブローチ

"G8" - "G8K" 標準ブローチ

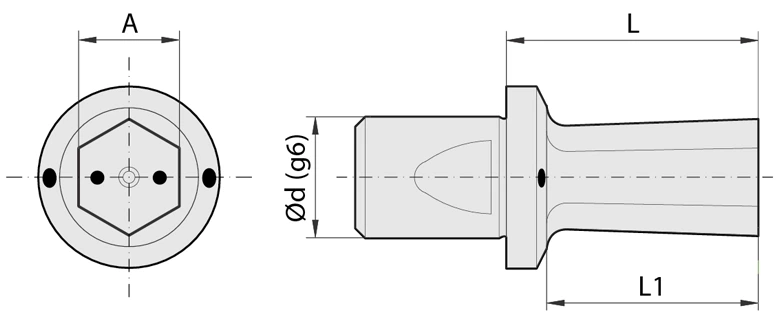

"G8C" - "G8KC" クーラントスルーブローチ

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L
G8-E-1 ★ /   G8K-E-1   /   8 1 +0.04 +0.06 2 18 標準
BR-G8S
BR-G8M
BR-G8
シリーズ

クーラント
スルー
BRC-G8
シリーズ
G8-E-1.5 ★ G8K-E-1.5   8 1.5 +0.05 +0.07 3 18
G8-E-2 ★ G8C-E-2   G8K-E-2   G8KC-E-2   8 2 +0.05 +0.07 5 18
G8-E-2.5 ★ G8C-E-2.5   G8K-E-2.5   G8KC-E-2.5   8 2.5 +0.05 +0.07 6 18
G8-E-3 ★ G8C-E-3   G8K-E-3   G8KC-E-3   8 3 +0.06 +0.08 7 18
G8-E-3.5 ★ G8C-E-3.5   G8K-E-3.5   G8KC-E-3.5   8 3.5 +0.06 +0.08 8 18
G8-E-4 ★ G8C-E-4   G8K-E-4   G8KC-E-4   8 4 +0.07 +0.09 9 18
G8-E-4.5 ★ G8C-E-4.5   G8K-E-4.5   G8KC-E-4.5   8 4.5 +0.07 +0.09 9 18
G8-E-5 ★ G8C-E-5   G8K-E-5   G8KC-E-5   8 5 +0.08 +0.10 11 18
G8-E-5.5 ★ G8C-E-5.5   G8K-E-5.5   G8KC-E-5.5   8 5.5 +0.08 +0.10 11 18
G8-E-6 ★ G8C-E-6   G8K-E-6   G8KC-E-6   8 6 +0.08 +0.10 13 18
G8-E-7 ★ G8C-E-7   G8K-E-7   G8KC-E-7   8 7 +0.08 +0.10 13 18
G8-E-8 ★ G8C-E-8   G8K-E-8   G8KC-E-8   8 8 +0.08 +0.10 13 18
G8-E-9 ★ G8C-E-9   G8K-E-9   G8KC-E-9   8 9 +0.09 +0.11 13 18
G8-E-10 ★ G8C-E-10   G8K-E-10   G8KC-E-10   8 10 +0.10 +0.12 13 18

ブローチG8 / G8C 四角ブローチ

G8,G8Cブローチ　軸径φ8

四角ブローチ(Q)

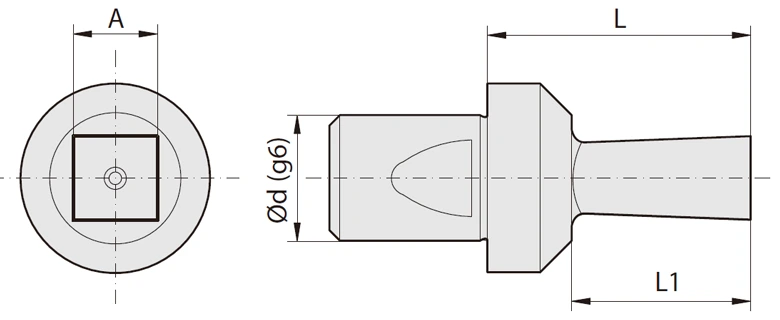

四角ブローチ

"GP8" - "GP8K" 標準ブローチ

四角ブローチ

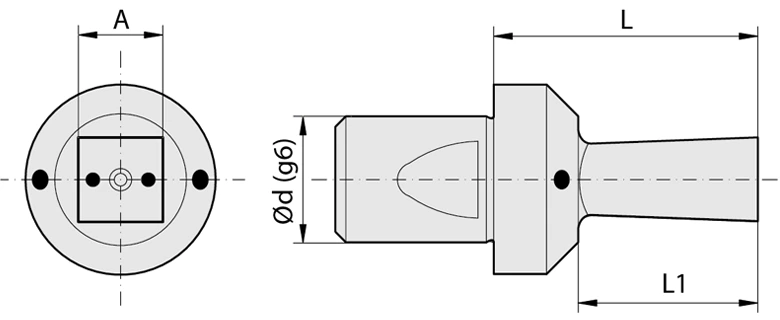

"G8C" - "G8KC" クーラントスルーブローチ

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L
G8-Q-1   /   G8K-Q-1   /   8 1 +0.04 +0.06 2 18 標準
BR-G8S
BR-G8M
BR-G8
シリーズ

クーラント
スルー
BRC-G8
シリーズ
G8-Q-1.5   G8K-Q-1.5   8 1.5 +0.05 +0.07 3 18
G8-Q-2   G8C-Q-2   G8K-Q-2   G8KC-Q-2   8 2 +0.05 +0.07 5 18
G8-Q-2.5   G8C-Q-2.5   G8K-Q-2.5   G8KC-Q-2.5   8 2.5 +0.06 +0.08 6 18
G8-Q-3   G8C-Q-3   G8K-Q-3   G8KC-Q-3   8 3 +0.06 +0.08 7 18
G8-Q-3.5   G8C-Q-3.5   G8K-Q-3.5   G8KC-Q-3.5   8 3.5 +0.07 +0.09 8 18
G8-Q-4   G8C-Q-4   G8K-Q-4   G8KC-Q-4   8 4 +0.07 +0.09  9 18
G8-Q-4.5   G8C-Q-4.5   G8K-Q-4.5   G8KC-Q-4.5   8 4.5 +0.07 +0.09 9 18
G8-Q-5   G8C-Q-5   G8K-Q-5   G8KC-Q-5   8 5 +0.08 +0.10 11 18
G8-Q-5.5   G8C-Q-5.5   G8K-Q-5.5   G8KC-Q-5.5   8 5.5 +0.08 +0.10 11 18
G8-Q-6   G8C-Q-6   G8K-Q-6   G8KC-Q-6   8 6 +0.08 +0.10 13 18
G8-Q-7   G8C-Q-7   G8K-Q-7   G8KC-Q-7   8 7 +0.08 +0.10 13 18
G8-Q-8   G8C-Q-8   G8K-Q-8   G8KC-Q-8   8 8 +0.08 +0.10 13 18

ブローチGP8 / GP8C 六角ブローチ（インチサイズ）

GP8、GP8Cブローチ 軸径φ8インチサイズ

六角ブローチ(E)

六角ブローチ

"GP8" - "GP8K" 標準ブローチ

六角ブローチ

"G8C" - "G8KC" クーラントスルーブローチ

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L
GP8-E-3/32"   GP8C-E-3/32"   GP8K-E-3/32"   GP8KC-E-3/32"   8 2.38 +0.06 +0.08 5 18 標準
BR-G8S
BR-G8M
BR-G8
シリーズ

クーラント
スルー
BRC-G8
シリーズ
GP8-E-1/8"   GP8C-E-1/8"   GP8K-E-1/8"   GP8KC-E-1/8"   8 3.17 +0.07 +0.09 6 18
GP8-E-5/32"   GP8C-E-5/32"   GP8K-E-5/32"   GP8KC-E-5/32"   8 3.97 +0.08 +0.10 8 18
GP8-E-3/16"   GP8C-E-3/16"   GP8K-E-3/16"   GP8KC-E-3/16"   8 4.76 +0.08 +0.10 9 18
GP8-E-7/32"   GP8C-E-7/32"   GP8K-E-7/32"   GP8KC-E-7/32"   8 5.55 +0.08 +0.10 11 18
GP8-E-1/4"   GP8C-E-1/4"   GP8K-E-1/4"   GP8KC-E-1/4"   8 6.35 +0.08 +0.10 13 18

ブローチGP8 / GP8C 四角ブローチ（インチサイズ）

四角ブローチ(Q)

四角ブローチ

"GP8" - "GP8K" 標準ブローチ

四角ブローチ

"G8C" - "G8KC" クーラントスルーブローチ

★＝国内在庫

製品コード（材質） 詳細 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★ d A L1 L
GP8-Q-3/32"   GP8C-Q-3/32"   GP8K-Q-3/32"   GP8KC-Q-3/32"   8 2.38 +0.06 +0.08 5 18 標準
BR-G8S
BR-G8M
BR-G8
シリーズ

クーラント
スルー
BRC-G8
シリーズ
GP8-Q-1/8"   GP8C-Q-1/8"   GP8K-Q-1/8"   GP8KC-Q-1/8"   8 3.17 +0.07 +0.09 6 18
GP8-Q-5/32"   GP8C-Q-5/32"   GP8K-Q-5/32"   GP8KC-Q-5/32"   8 3.97 +0.08 +0.10 8 18
GP8-Q-3/16"   GP8C-Q-3/16"   GP8K-Q-3/16"   GP8KC-Q-3/16"   8 4.76 +0.08 +0.10 9 18
GP8-Q-7/32"   GP8C-Q-7/32"   GP8K-Q-7/32"   GP8KC-Q-7/32"   8 5.55 +0.08 +0.10 11 18
GP8-Q-1/4"   GP8C-Q-1/4"   GP8K-Q-1/4"   GP8KC-Q-1/4"   8 6.35 +0.08 +0.10 13 18

ブローチGT8/GT8C TORXⓇブローチ

TORXⓇブローチ

TORXⓇブローチ

"GT8" - "GT8C" 標準ブローチ

TORXⓇブローチ寸法図スタンダード

標準ブローチ

TORXⓇブローチ寸法図クーラント

クーラントスルーブローチ

(*) = 市販ねじMAX規格の穴深さ目安

★＝国内在庫

A B C H max(*) TORX® 製品コード（材質） 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★
1.214 0.884 1.2 0.40 3 GT8-T3   /   GT8K-T3   /   BR-G8S
BR-G8M
BR-G8
1.374 0.996 1.2 0.50 4 GT8-T4   GT8K-T4
1.499 1.097 1.5 1.00 5 GT8-T5   GT8K-T5
1.778 1.293 1.7 1.20 6 GT8-T6   GT8K-T6
2.095 1.521 1.7 1.50 7 GT8-T7   GT8K-T7
2.418 1.756 2.0 1.70 8 GT8-T8   GT8C-T8   GT8K-T8   GT8KC-T8
2.603 1.889 2.0 1.70 9 GT8-T9   GT8C-T9   GT8K-T9   GT8KC-T9
2.844 2.057 2.0 2.00 10 GT8-T10   GT8C-T10   GT8K-T10   GT8KC-T10
3.378 2.438 3.0 3.00 15 GT8-T15   GT8C-T15   GT8K-T15   GT8KC-T15
3.962 2.857 3.5 3.00 20 GT8-T20   GT8C-T20   GT8K-T20   GT8KC-T20
4.559 3.276 4.0 3.50 25 GT8-T25   GT8C-T25   GT8K-T25   GT8KC-T25
5.118 3.672 4.0 3.50 27 GT8-T27   GT8C-T27   GT8K-T27   GT8KC-T27
5.651 4.064 4.5 3.50 30 GT8-T30   GT8C-T30   GT8K-T30   GT8KC-T30
6.807 4.889 5.0 4.00 40 GT8-T40   GT8C-T40   GT8K-T40   GT8KC-T40

ブローチGT8/GT8C TORXⓇPLUSブローチ

TORXⓇPLUSブローチ

TORXⓇブローチ

"GT8" - "GT8C" 標準ブローチ

TORXⓇPLUSブローチ寸法図スタンダード

標準ブローチ

TORXⓇPLUSブローチ寸法図クーラント

クーラントスルーブローチ

(*) = 市販ねじMAX規格の穴深さ目安

★＝国内在庫

A B C H max(*) TORX® 製品コード（材質） 対応
ブローチヘッド
HSS 焼結金属
標準 ★ 内部給油 ★ 標準 ★ 内部給油 ★
1.778 1.381 1.7 1.20 6 GT8-IP6   /   GT8K-IP6   /   BR-G8S
BR-G8M
BR-G8
2.095 1.606 1.7 1.50 7 GT8-IP7   GT8K-IP7
2.418 1.860 2.0 1.70 8 GT8-IP8   GT8C-IP8   GT8K-IP8   GT8KC-IP8
2.603 2.014 2.0 1.70 9 GT8-IP9   GT8C-IP9   GT8K-IP9   GT8KC-IP9
2.844 2.174 2.0 2.00 10 GT8-IP10   GT8C-IP10   GT8K-IP10   GT8KC-IP10
3.378 2.606 3.0 3.00 15 GT8-IP15   GT8C-IP15   GT8K-IP15   GT8KC-IP15
3.962 3.088 3.5 3.00 20 GT8-IP20   GT8C-IP20   GT8K-IP20   GT8KC-IP20
4.559 3.492 4.0 3.50 25 GT8-IP25   GT8C-IP25   GT8K-IP25   GT8KC-IP25
5.118 3.990 4.0 3.50 27 GT8-IP27   GT8C-IP27   GT8K-IP27   GT8KC-IP27
5.651 4.391 4.5 3.50 30 GT8-IP30   GT8C-IP30   GT8K-IP30   GT8KC-IP30
6.807 5.283 5.0 4.00 40 GT8-TIP40   GT8C-IP40   GT8K-IP40   GT8KC-IP40
