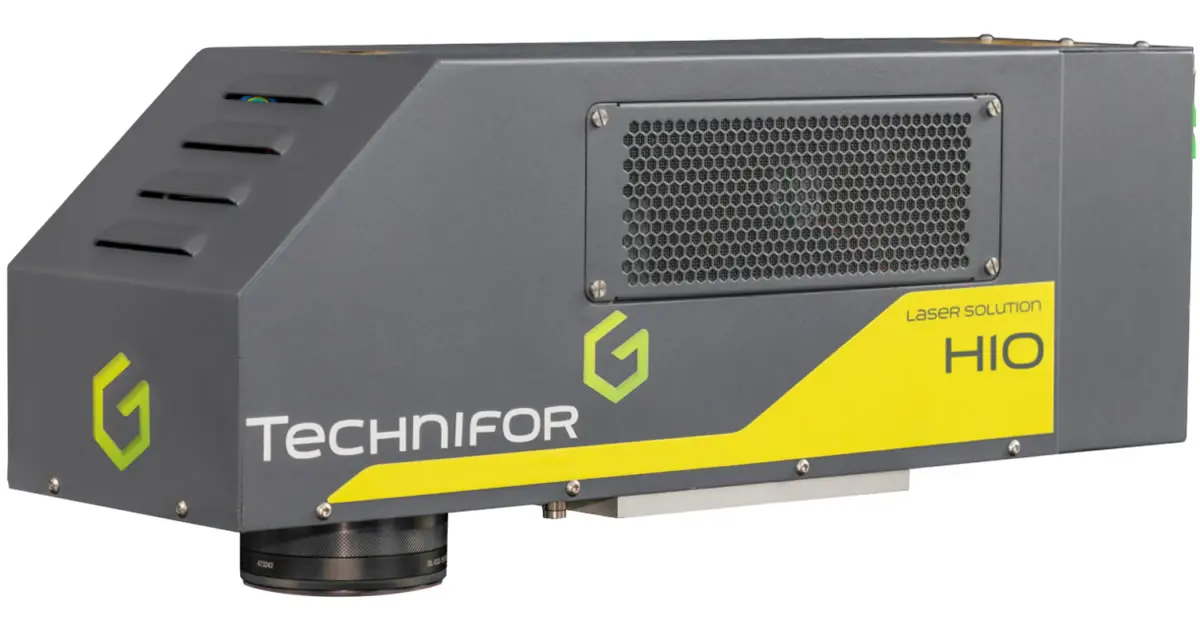

ハイブリッドレーザーマーカー Hシリーズhybrid
本体とコントローラが一体となっているモデルです。金属全般と一部の樹脂に印字可能。ファイバーよりも熱影響が少ないです。
ハイブリッドレーザーマーカーとは
オールインワンコンセプト（発信機一体型）
航空部品のアニーリング
繰り返し不要のハイコントラストマーキング
-
発信機が一体型となったハイブリッドモデル。
-
組込みコストが最小限に抑えられます。
-
PLCやPCと連動し、インライン設備化。
-
2Dコード、円弧マーキングも標準仕様。
-
あらゆる表面仕様に高速で綺麗なマーキングが可能です。
-
最小ビーム径が25μmで小さい文字も綺麗に印字出来ます。
-
樹脂への印字がファイバーよりも優れてます。
レーザー動画
工場での使用イメージ
仕様
| H10エナジー | H20エナジー | |
|---|---|---|
| 出力 | 10W | 20W |
共通項目
| 重量 | 15㎏ |
|---|---|
| 最高速度 | 10000 ㎜/s |
| 最小ビーム径 | 25 μm～ |
| 周波数 | 10 – 100 kHz |
| マーキングモード | 固定マーキングモード |
| インターフェース | Ethernet、Profinet、8I/8O 専用I/O (D-sub 37ピン、RS232C、USB（3口） |
| ケーブル長 | オールインワンシステムの為、接続ケーブルは無し |
| マーキングエリア （レンズ種） |
□65㎜ / □110㎜（□90㎜）/ □175㎜（□140㎜）/ □205㎜ ※( )は３D機能使用時 |
| 電力 | 500 W / 100 – 240 V |
| 外形寸法 | L 556 ㎜ × W 181 ㎜ × H 200 ㎜ |
| 周囲温度（稼働率50％時) | 0 – 40 ℃ |
H10エナジー/H20エナジー
治具や搬送も含めた設備化も弊社一任で対応可能です。
設備化をご希望の際には、お問い合わせ頂ければと思います。
