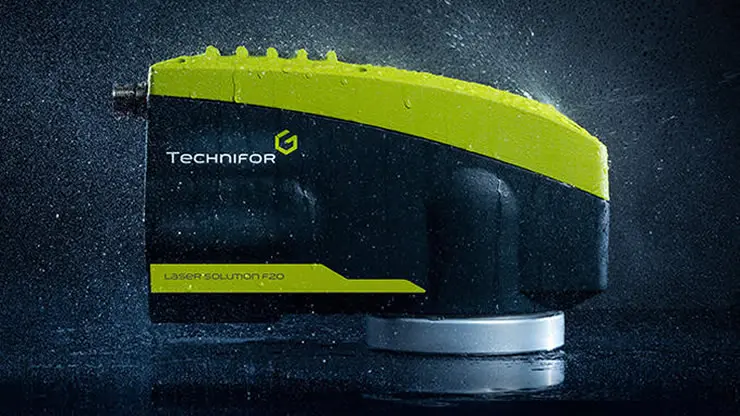

ファイバーレーザーマーカー　Fシリーズfiber

金属全般に印字可能でインラインタイプに最適です。粗い面、平滑な面、塗装面などにあらゆる表面仕様に対して使用可能です。

ファイバーレーザーマーカーとは

どんな状況下にも対応可能なレーザーマーカー

発信機（コントローラ）

  • 過酷な仕様環境でも有効なヘッド。

  • あらゆる表面仕様に高速で綺麗なマーキングが可能です。

  • 横向きに取り付けてもOK。

  • PCで簡単に使用出来るソフト。

  • PLCやPCと連動し、インライン設備化。

  • 最高の安全基準　―　Class1

  • 2Dコード、円弧マーキングも標準仕様。

  • IP54ヘッド　―　防塵防水仕様

レーザーマーカーカスタマイズ事例

仕様

波長 F20 Premium
20 Standard		 F30 Premium
F30 Standard		 F50 Premium
出力 20W 30W 50W
重量 マーキングヘッド 6.8㎏
コントローラボックス 16㎏		 マーキングヘッド 6.8㎏
コントローラボックス 16㎏		 マーキングヘッド 6.8㎏
コントローラボックス 20㎏
周波数 Premium 2 – 200 kHz
Standard 30 – 60 kHz		 Premium 2 – 200 kHz
Standard 30 – 60 kHz		 2 – 200 kHz
周囲温度
（稼働率50％時）		 0 – 40℃ 0 – 40℃ 0 – 35℃

共通項目

最高速度 10000 ㎜/s
最小ビーム径 40 μm～
マーキングモード 固定マーキングモード
IPレベル IP54ヘッド　-　防塵防水仕様
インターフェース Ethernet、Profinet、8I/8O
専用I/O （D-sub 37ピン、RS232C、USB（3口））
ケーブル長 3 m　※Premiumはオプションにて5m対応可
マーキングエリア　（レンズ種） □ 65 ㎜ / □ 110 ㎜（□ 90 ㎜）/ □ 175 ㎜（□ 140 ㎜）/ □ 205 ㎜
※（ ）は３D機能使用時
電力 700 W
外形寸法 マーキングヘッド　L 307 ㎜ × W 138 ㎜ × H 203 ㎜
コントロールユニット　L 462 ㎜ × W 420 ㎜ × H 184 ㎜

F20 -F30 Premium/Standard

寸法図

F50 Premium

寸法図

コントロールユニット

寸法図

治具や搬送も含めた設備化も弊社一任で対応可能です。
設備化をご希望の際には、お問い合わせ頂ければと思います。

レーザーマーカーカスタマイズ事例

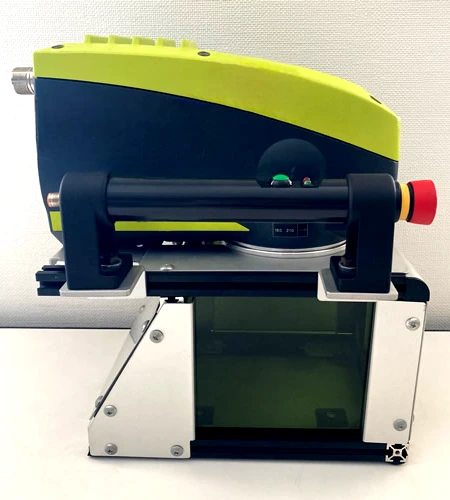

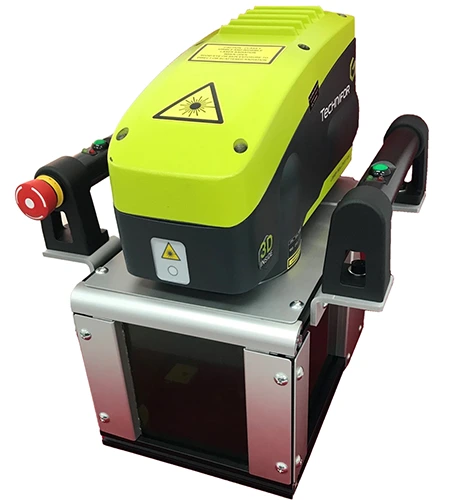

ケーブルの長さの範囲で持ち運び可能

レーザーマーカーカスタマイズ事例
レーザーマーカーカスタマイズ事例

  • 動かせない大型ワークや設備に載らないワークにも対応可能
    ※コントロールボックスとケーブルの長さ範囲内でマーキング可能

  • レーザーマーカーを持ち運べるタイプで実現
    ※両手持ちハンドルで誰でも簡単に操作可能

  • 安全機能を搭載
    ※ワークから離れると自動でマーキングが停止

  • 固定式ではないため、屋内・屋外の両方で使用可能
    ※電源があればどこでも対応可能

  • 印字できないを解決する、新たな対応力

レーザーヘッドは様々なメーカーへ対応可能となっておりますのでご相談ください。

仕様

重量 マーキングヘッド 6.8㎏
コントローラボックス 約16㎏
出力 20W
周波数 20－100kHZ / 30-60kHZ
周囲温度 0 – 40℃
マーキングエリア □ 65㎜ / □110㎜（□ 90㎜）/ □175㎜（□140㎜）/ □205㎜
※（ ）は3D機能使用時
