1リング式刻印機one_ring

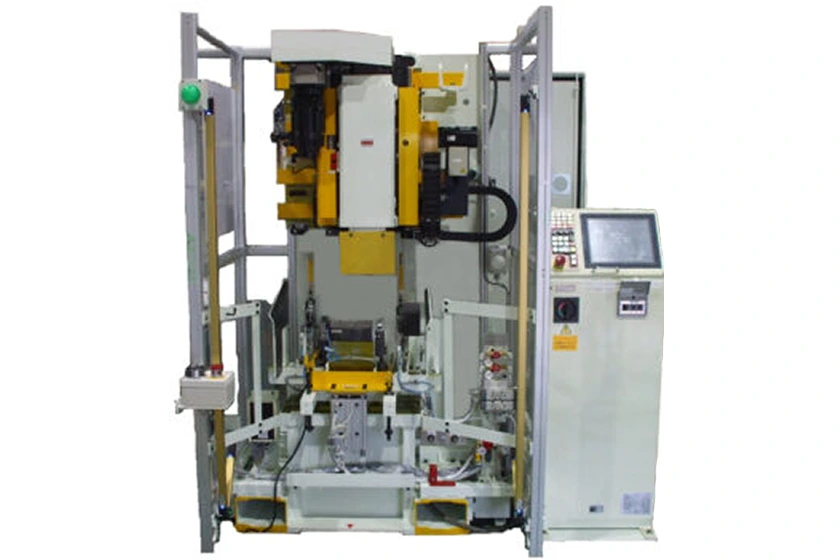

乗用車のフレームやトラックのシャーシに車台番号・VIN番号を打刻する刻印機です。1枚の刻印リングで自動選字を行ない、1文字ずつ桁送りしながら刻印します。

1リング式刻印機

1リング式刻印機とは

ハイテン材にも刻印ができる刻印装置、様々なワークに対応することが可能です。

製品仕様

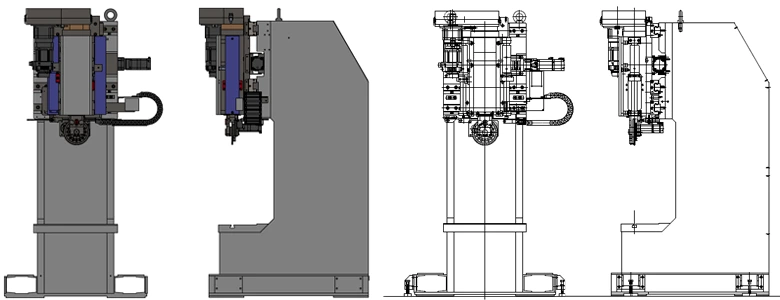

打刻機は3つの動作機構(打刻、桁送り、選字)で構成され、それぞれがACサーボモータを利用した制御様式になっています。打刻する文字ごとに打刻荷重を制御し、打刻深さの均一化を実現しています。 3つの動作タイミングを的確にコントロールすることで、正確で迅速な打刻動作と、安全な作業環境を確保しています。

※Z軸の打刻動作はサーボモータを使用しない油圧機構なども対応可能です。

動作の説明

  • 1

    起動信号により、打刻軸はアプローチ位置まで位置決め制御で下降移動して位置決めされます。

  • 2

    アプローチ位置からは速度制御と電流制限(トルク制限)で動作して打刻をします。

  • 3

    電流制限の値で発生したトルクで生じる刻印リングの刻印の文字を押し込む力と、刻印の文字がワークから受ける反力がつりあって打刻軸の前進が止まり、速度がゼロになったことをサーボモータのロータリエンコーダからの信号で検知して、品質を満足する打刻深さの打刻が行われたことを確認します。

  • 4

    確認後、打刻軸をアプローチ位置まで位置決め制御で上昇させます。

刻印リング

  • 専用の刻印リングを製作をし、取付はリングこと交換することが出来ます。

  • 差換え式ホルダーを使用した差込刻印タイプの製作可能です。

  • 刻印は社内製ですので、書体や文字山高さなどご希望に合わせた刻印を制作します。

老舗刻印メーカーの高品質な彫刻技術の刻印をご提供します。

世界でもトップクラスの彫刻技術で最高品質の刻印を製作しています。
現在使用している刻印の供給にご不安を感じている際には是非ともご相談ください。
