CH-230
ハンディインパクト式エアー刻印機
Impact type air stamping machine
複数桁まとめて打刻
ハンディインパクト式エアー刻印機 CH-230とは
エアーを接続するだけで簡単に仕様できるハンディタイプのインパクト式刻印機です。
差込ホルダ式で複数桁の刻印を1発で刻印できます。
ロットナンバーや型式の刻印に最適です。
従来のテーキン（打刻刻印）をハンマーで打刻する作業と比較して、安全に作業できるだけでなく、作業者の技量による刻印品質のムラを抑制し、作業時間も大きく短縮することができます。
使用動画
使用イメージ

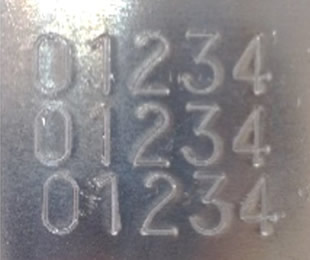

CHシリーズ刻印サンプル(数字)
従来の手打ち刻印との比較
手打ち刻印のワーク
熟練作業者でも文字内容や場所によって刻印のムラが大きい
CH-230のワーク
作業者の熟練度に大きく左右されず、均一な刻印が可能
CH-230 の９つの特長
-
複数桁の文字を1発で刻印できる（最大8桁）
-
必要なのは0.5～0.6Mpaのエアーのみ
-
英字 A ～ Z、数字 0 ～ 9、記号 [ - ] [ / ] [ . ] [ ～ ]、その他特殊文字可能
-
弊社標準書体以外にも指定書体の刻印も製作可能（ロゴマークなどもOKです）
-
ハンドル付きで持ちやすい
-
ホルダ後方部にゴムを使用することにより置いたときに壊れにくい設計
-
刻印の交換が簡単
-
手打ち刻印に比べ品質が安定。エアー圧により深さ調整可能
-

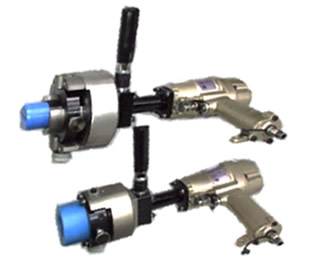

細いワークや円筒外周部に刻印する際に打ちやすくするオプションを用意
製品仕様
| 用途 | 型番、ロットナンバー |
|---|---|
| 文字種類 | 英字【A～Z】、数字【0～9】、記号【－】【／】【．】【～】、その他特殊文字も可能 |
| 文字寸法 | 4～6mm (最大8桁) 7～10mm(最大5桁) |
| 文字書体 | 弊社標準書体 文字比率 H:W=2:1 その他指定楷書体も可能 |
| 刻印ホルダ | 1列差込み型 |
| 駆動源 | 圧縮空気(推奨供給圧力0.5～0.6Mpa) |
| 重量 | 6kg (刻印を除く) |
| 寸法 | (H)413 × (W)222 × (L)393 |
試打のご依頼・デモ機お貸出し
CH-230をお試しいただけるデモ機をご用意しています。
デモ機を使ったトライアルは下記の3パターンをご提案させていただいております。
ワーク試打
ワークサンプルを山田マシンツールまでお送りください。
お預かりして１週間程度で刻印を行ったサンプルを返送いたします。デモ機お貸出し
デモ機を発送し、お客様の現場でお試しいただけます。 お貸出し期間は１週間となります。
営業デモンストレーション
弊社営業がお客様を訪問してのデモンストレーションを承っております。
遠方については内容によって対応の可否が異なりますので別途ご相談ください。
